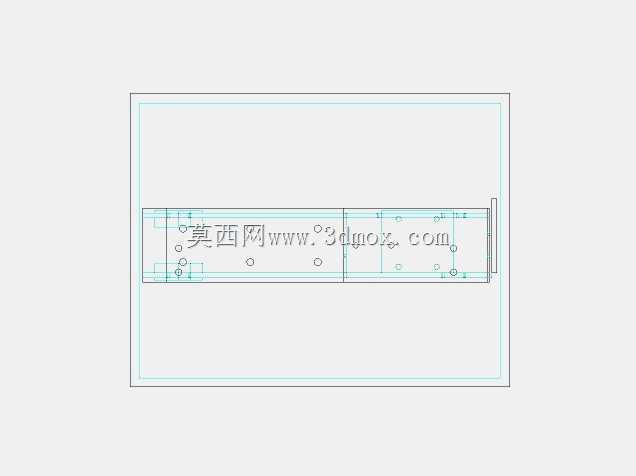

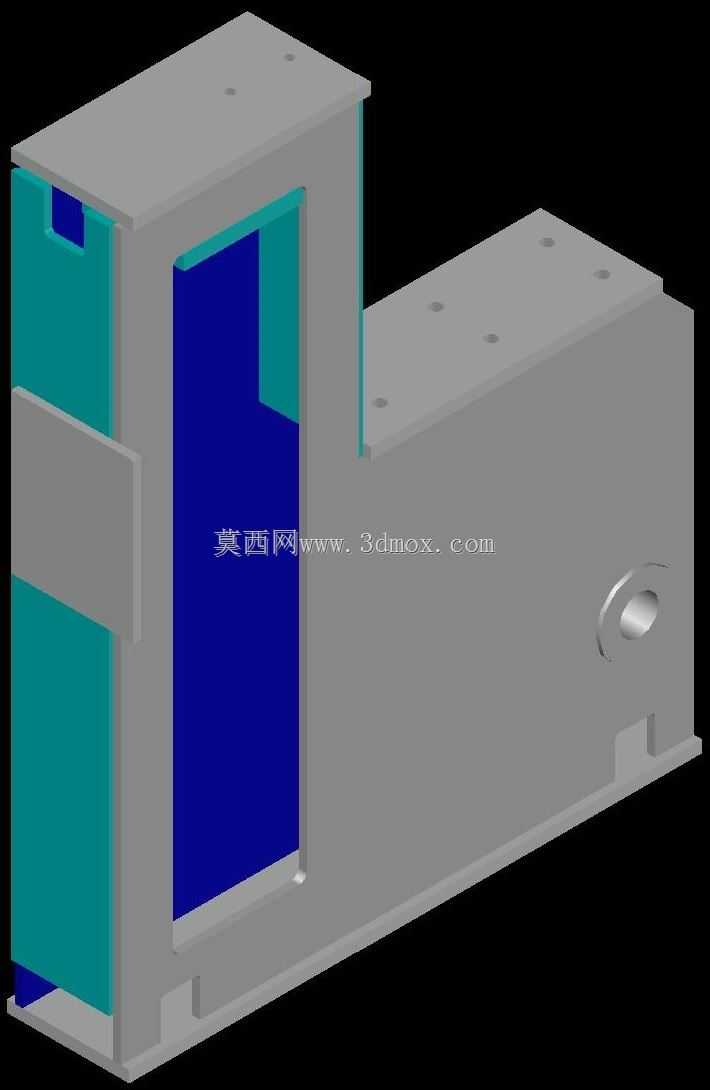

湿式压延机底座结构设计方案

　　在压延生产车间的设备布局中，湿式压延机底座承担着整机动载荷与静载荷的传递任务，其结构刚性直接决定辊系运行的平稳性与压延制品的厚度精度。该底座采用整体式箱型焊接结构，主体由厚钢板拼焊而成，内部设置多道纵横交错的加强筋板，能够有效抑制压延作业中产生的弯曲变形与扭转变形，避免因底座刚性不足导致的辊缝偏移问题。底座左侧为高立壁结构，对应压延辊组的安装区域，立壁上预留的安装面经过精加工处理，可直接装配辊系轴承座与调节机构，保证辊轴的平行度公差控制在设计允许范围内。立壁内侧的空腔用于容纳传动连接件与润滑管路，外侧的凸起结构则作为侧压机构的安装基准，各加工面的位置度经过严格校核，确保装配后各运动部件的同轴度符合要求。

　　底座右侧为水平延伸的低平台结构，主要用于安装驱动电机、减速装置与传动齿轮箱，平台表面均匀分布的螺纹孔与定位销孔可实现动力部件的精准定位，减少传动过程中的振动传递。底座底部设置有可调式地脚支撑，安装时可通过调节地脚螺栓校正整机水平度，抵消地面平整度误差对设备运行的影响。从设计思路来看，该底座采用高低错落的非对称布局，既匹配压延机辊系高位布置、动力单元低位布置的空间需求，又通过合理分配构件重量优化了整体重心位置，降低设备运行时的振动幅值。在安装边界方面，底座的整体长宽尺寸需与车间设备基础的预留坑位相匹配，底部的地脚孔位置与基础预埋螺栓一一对应，侧面预留的检修空间可满足日常维护时对内部管路、紧固件的操作需求。湿式压延工况下，

　　设备长期接触冷却润滑介质，底座的焊接接缝均做了密封处理，外露加工面预留有防腐涂层余量，可减少介质侵蚀对结构精度的影响。底座侧面开设的吊装孔与焊接吊耳符合重型构件吊装规范，能够在设备转运与现场安装过程中提供可靠的受力点，避免吊装过程中出现结构变形。对于结构设计人员而言，该底座的建模过程完整呈现了重型设备基座从载荷校核、筋板布局到加工基准预留的设计逻辑，各特征的尺寸关联与装配约束均按照实际工艺要求设定，可直接用于后续的工程图导出与工艺编制，也可为同类压延设备的基座设计提供结构参考。
