带法兰连接端弯型管路短接构件

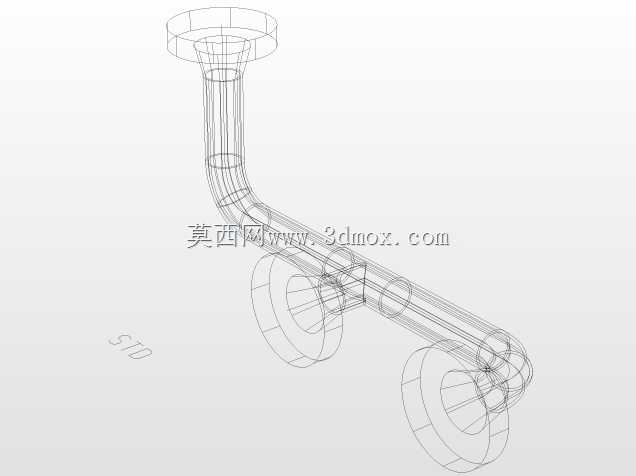

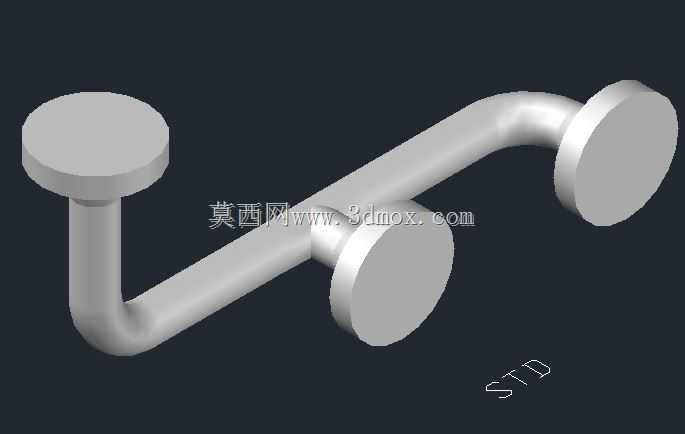

　　这类弯型带法兰的管路短接构件，在工业流体输送、工艺管线排布、小型设备气液回路搭建场景中应用十分广泛，很多时候现场管线遇到空间受限、需要转向同时预留多接口的工况，常规标准弯头加直管的组合要么占用空间过大，要么接口位置无法匹配现场安装位，这类一体化成型的短接构件就能很好解决这类排布难题。从结构设计来看，构件主体采用等径弯管结构，弯折处做了平滑圆弧过渡，没有直角突变的流道结构，能最大程度降低流体在转向过程中的阻力损失，减少介质在弯折位置的涡流扰动，不管是输送清水、低压气体还是轻度腐蚀性的工艺介质，都能保证流道顺畅，避免长期运行过程中杂质在弯折位置沉积堵塞。三个端部的法兰盘采用统一厚度的圆盘结构，法兰端面平整，

　　安装时可以配合密封垫片实现端面静密封，法兰盘的直径与管身外径保持合理的比例差，既预留了螺栓穿装的压紧空间，又不会因为法兰尺寸过大额外占用安装空间，三个接口的朝向经过精准的角度设计，能够同时对接三个不同方向的管线，省去了多组弯头、三通拼接的装配工序，也减少了管线接口的泄漏点数量。在实际安装边界上，这类短接构件的整体外轮廓尺寸适配小通径管线的安装空间，弯管段的曲率半径经过合理核算，既保证了流道的顺滑性，又控制了整体的横向、纵向伸出长度，在紧凑的设备内部管线排布、机柜内部气路搭建、小型实验装置管路连接场景中，不需要额外切割调整管线长度，直接通过法兰螺栓紧固就能完成装配，安装容错率更高。设计过程中需要重点关注弯管段的壁厚均匀性，

　　弯折成型过程中要避免外侧管壁拉薄、内侧管壁堆料增厚的问题，保证整个构件的承压能力一致，法兰盘与管身的连接位置做了过渡圆角处理，减少应力集中，避免管线运行过程中受振动、压力波动影响出现连接位置开裂的问题。这类构件在日常运维中也十分便捷，法兰连接的形式不需要焊接作业，在禁火的作业场景中也能完成拆装更换，三个接口的位置精度在建模阶段就经过严格的空间坐标校核，能保证现场安装时与对接管线的法兰孔位完全对齐，不会出现孔位错位需要强行掰正管线装配的情况，有效降低管线装配的内应力，延长整个管路系统的使用寿命。
