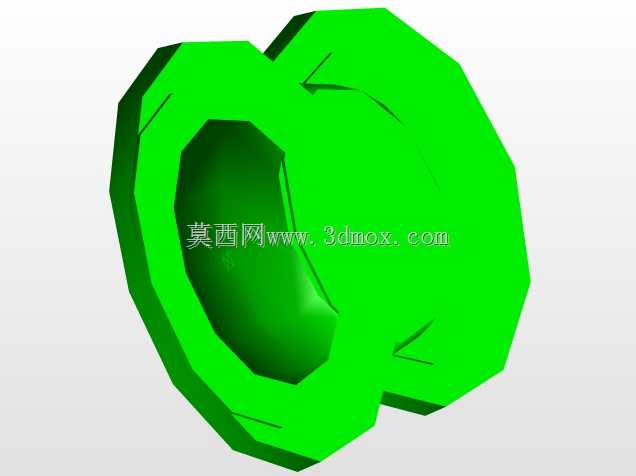

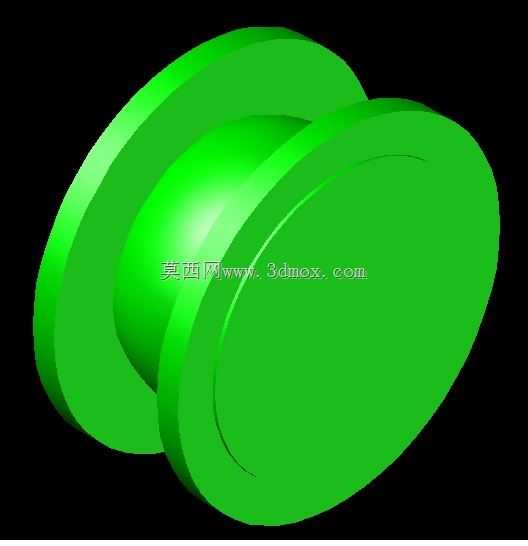

FLEXDN200法兰式柔性接头三维结构

　　该零件为管道系统中常用的法兰式柔性补偿连接件，整体呈对称回转体结构，两端为带安装孔的圆形法兰盘，中间为鼓形或锥形弹性过渡段，用于在管路中吸收位移、补偿偏差并降低振动传递。

　　从实际工程应用看，这类构件常见于给排水、暖通空调、消防、水处理及工业流体输送管线。泵组、阀门或设备进出口位置往往存在安装对中误差，运行时也会因压力波动、热胀冷缩或基础沉降产生轴向、横向与角向位移。柔性接头通过中间弹性体的变形释放这些应力，避免刚性连接将载荷直接传递给设备壳体和管道焊缝，同时对水流脉动和机械振动具有一定的隔振作用。

　　结构设计上，两端法兰承担与管道或设备的机械连接，法兰面需保证平面度和螺栓孔位置度，以确保密封压力均匀分布。中间过渡段采用外凸弧形轮廓，这种形状并非单纯为了外观，而是为了在有限长度内获得更大的位移补偿能力。弧面壁厚、圆角过渡和端部与法兰的衔接区域是建模重点：过薄会削弱耐压能力，过厚则降低柔韧性；圆角不足容易在反复变形时产生应力集中。三维建模时应优先使用旋转特征生成主体，再对法兰螺栓孔进行圆周阵列，保证孔位与公称通径、压力等级对应的标准尺寸相匹配。

　　安装边界方面，选型需关注公称通径、法兰外径、螺栓孔数量与分布圆直径、整体长度以及允许的轴向压缩、拉伸和横向偏移量。该类接头不能作为管道承重件使用，两侧管线应设置独立支吊架；安装时也要控制初始压缩量，避免过度拉伸或偏心装配。若用于水泵进出口，还应结合流向、检修空间和螺栓操作空间确定布置方向，确保后期能够顺利拆装。

　　对于结构设计和设备选型人员而言，该模型的价值在于直观呈现法兰连接面、柔性段轮廓和装配占用空间，可用于管线干涉检查、支吊架位置协调以及设备接口校核。建模过程中保留对称回转特征和标准阵列关系，也便于后续按不同通径、压力等级或密封形式进行参数化调整。
