卧式承压储罐集成管路撬装结构设计

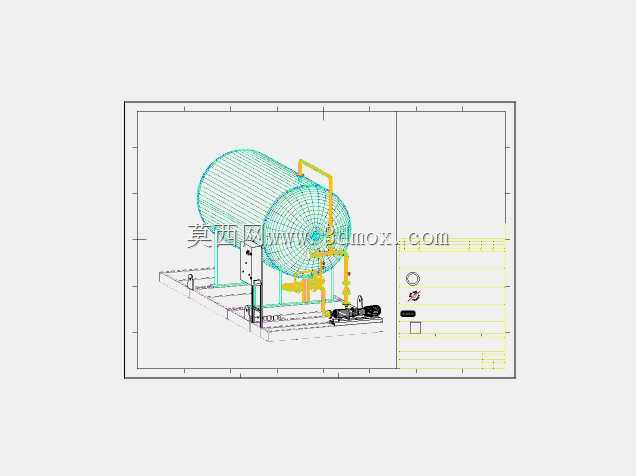

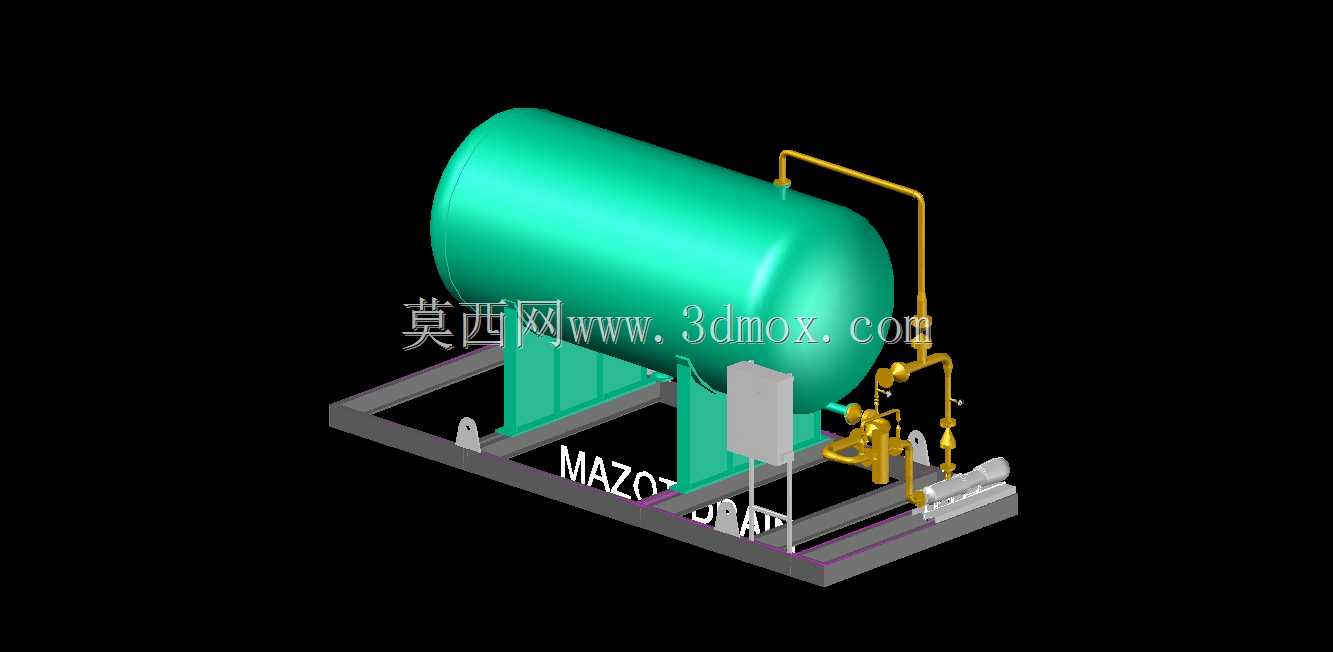

　　这套三维结构围绕卧式承压储罐展开，罐体采用长圆筒加两端椭圆封头的经典构型，适合在厂区有限空间内完成介质暂存、缓冲或工艺分配。模型把罐体、鞍座、进出口管线、阀组、仪表接口和动力辅机统一布置在同一底架上，形成可整体移位的撬装单元，减少现场逐段配管和反复找正的工作量。底架由型钢焊接而成，边缘预留吊装与地脚连接位置，运输时可作为承重框架，安装后又能约束各部件相对位置。罐体下方设置两组鞍式支座，其中一侧考虑热胀冷缩带来的轴向位移，另一侧承担主要定位；支座与罐体接触区域做了贴合补强，避免局部应力集中。管路从罐体上部和端部分别引出，黄色管线清晰区分工艺介质走向，弯头、三通、法兰和阀门的位置保留了检修空间。阀组集中在罐体侧下方，操作面朝向开阔侧，

　　手柄高度和手轮间距符合日常开关、取样和隔离需求。端部还配置了小型机泵及连接管线，使储罐不再是孤立容器，而是具备输送、循环或回流能力的工艺模块。建模时将罐体壁厚、封头曲率、接管方位和法兰标准统一考虑，便于后续生成工程图、核对焊接收缩和装配干涉。底座上的MAZAK字样仅作为标识区域处理，不影响主体结构判断。从安装边界看，卧式布置降低了设备重心，检修平台不必围绕高位筒体搭建；侧面管线外伸尺寸需要在厂房布置时预留通道，泵组端则应留出联轴器维护和电机散热空间。对于结构设计人员，该模型可用于校核鞍座间距、管口载荷和撬架挠度；对于设备选型人员，可直观看出阀门层级、仪表配置和泵罐连接关系；对于三维建模从业者，可参考其分层建模方式，把容器、管道、支架、紧固件和附属设备分别组织，既保证装配关系明确，也方便后期替换标准件。整体设计强调工厂预制、整体运输和快速就位，适合化工辅助单元、油气分配站点、公用工程缓冲站以及需要紧凑布置的生产现场。
