卧式承压储液罐带护栏撬装结构

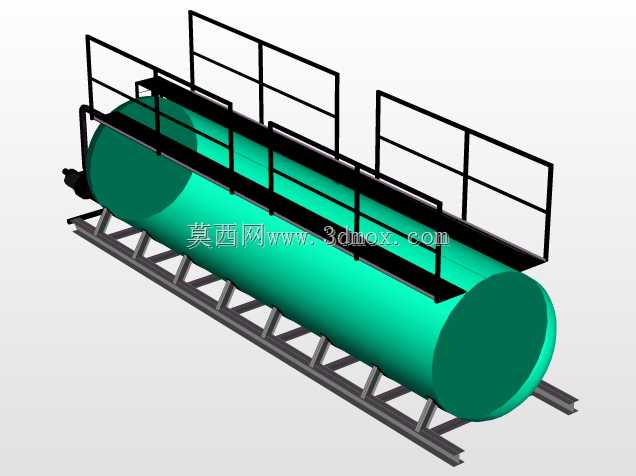

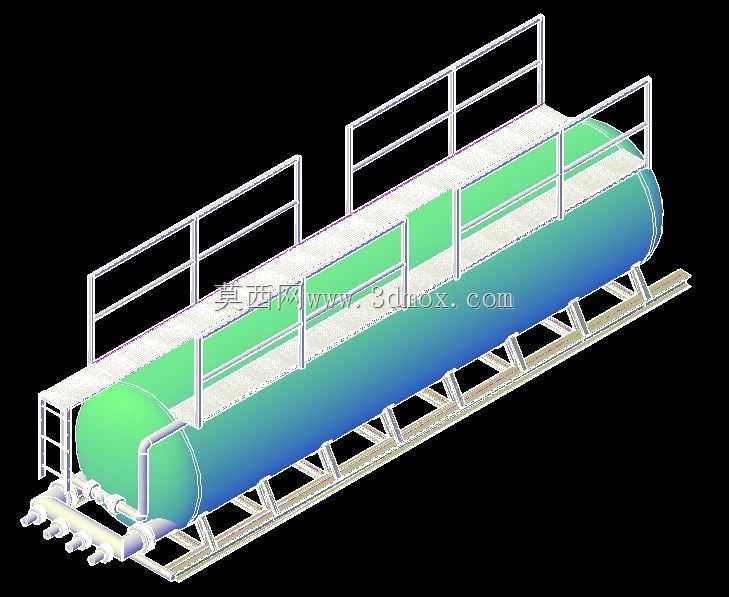

　　该模型呈现的是一台卧式布置的承压储液罐体，整体采用撬装底架集成方式，适合在化工、水处理、食品饮料、燃油中转及小型公用工程站房中作为中间储槽、缓冲罐或暂存设备使用。设备核心为长圆筒形罐体，两端采用椭圆形封头封闭，这种结构在相同容积下能够较好地分散内压应力，相比方形箱体更适合带压工况，也便于内部清洗与介质稳定储存。筒体端部预留接管接口，可用于进出料、排气、排液或仪表安装，接口位置集中在封头侧，现场配管时能够减少管线绕行。罐体下方设置连续式型钢支撑框架，支撑沿筒体轴向分布，并通过鞍座式接触区域承托罐身，避免局部应力集中。底架采用纵梁与斜撑组合形式，既承担罐体满载时的垂向载荷，也在转运、吊装和就位过程中提供整体刚性。

　　撬架底部形成平直安装边界，可直接放置于设备基础或钢平台上，并通过地脚螺栓固定；在空间校核时，需要重点确认罐体长度方向的检修距离、封头端接管与阀门操作空间，以及上方护栏对吊装净空的影响。罐体顶部沿轴向布置检修走道和双侧护栏，走道贴近筒体上方，便于人员巡检阀门、仪表和顶部附件；护栏由立柱、横杆和纵向连接杆组成，形成连续防护边界，适合平台边缘或需要人工操作的部位。设计时需要将走道载荷与罐顶局部补强结合考虑，避免人员通行区域直接作用于薄壁筒体。从建模角度看，圆筒与封头的相切关系、护栏框架的分段布置、支撑梁与罐体的贴合面，都是控制外观和装配准确性的关键。外形上，设备呈长条形低重心布局，宽度主要由底架和走道外伸尺寸决定，高度集中在罐体直径、

　　护栏高度及底架厚度范围内。选型时可根据介质特性调整壁厚、内件和接管方位；若用于腐蚀性介质，可在筒体内外增加衬层或防腐处理；若用于真空或较高压力工况，则需重新校核封头、壁厚和开孔补强。该结构把储存容器、操作平台和安装底架整合为一体，减少现场拼装工作量，也便于整体运输与快速就位。
