老式卡车齿轮箱结构设计图纸

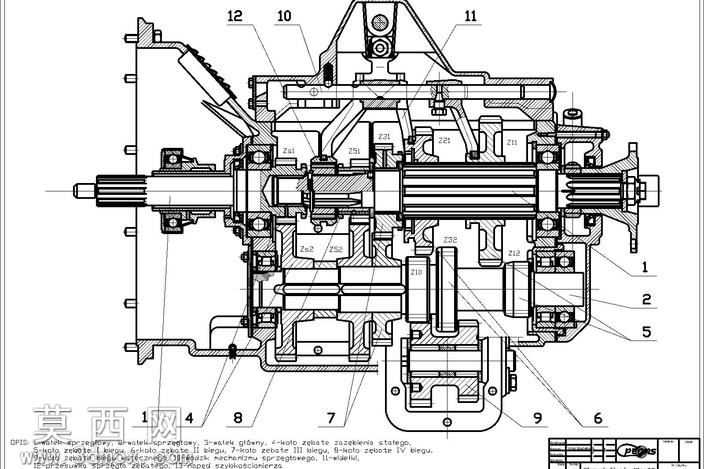

本作品为老式卡车配套的齿轮箱结构设计图纸，完整还原了经典载重卡车手动变速器的内部构造与装配逻辑，可作为商用车传动系统学习、逆向建模参考的优质素材。图纸采用二维工程图形式呈现，清晰标注了齿轮箱内部各核心部件的装配位置与配合关系，覆盖输入轴总成、中间轴总成、输出轴总成、换挡机构、同步器组件、支撑轴承、箱体壳体等全部核心结构，各传动齿轮的啮合关系、换挡拨叉的运动路径、轴承的定位方式都通过剖面视图完整展现，能够直观呈现多挡位手动变速器的动力传递路线与挡位切换原理。从设计逻辑来看，该齿轮箱针对老式卡车的重载使用场景做了适配，采用多组常啮合斜齿轮搭配滑动齿套的换挡结构，低速挡设置了更大的传动比以满足车辆满载起步、爬坡的大扭矩输出需求，高速挡则优化了传动效率以适配车辆长途巡航的使用需求，箱体采用分体式壳体设计，既保证了壳体的结构强度，也为内部部件的装配、后期维护检修提供了便利。图纸中对各轴系的支撑定位做了清晰呈现，输入轴与输出轴保持同轴布置，中间轴平行布置于箱体侧方，各轴两端通过圆锥滚子轴承支撑在箱体轴承座上，能够承受齿轮传动过程中产生的径向力与轴向力，适配卡车重载工况下的复杂受力环境。换挡机构采用拨叉轴配合自锁、互锁装置的经典结构，能够有效防止行驶过程中出现跳挡、乱挡问题，保证挡位切换的可靠性与安全性。该图纸可作为三维建模的基础参考，建模时可先根据视图比例提取各部件的轮廓尺寸，依次完成各传动齿轮、轴类零件、拨叉组件、箱体壳体的三维建模，再按照装配关系完成整机装配，建模过程中可重点关注齿轮参数的匹配、轴系的同轴度约束、运动部件的间隙预留，还原齿轮箱真实的运动特性。材质配置方面，齿轮、轴类零件可选用合金结构钢材质，模拟零件表面调质、齿面淬火的热处理工艺质感，箱体可选用灰铸铁材质还原铸造壳体的粗糙表面质感，轴承、密封件等标准件可按照对应标准件材质配置，最终完成的三维模型可用于传动原理演示、结构受力分析、维修教学演示等多个场景。
