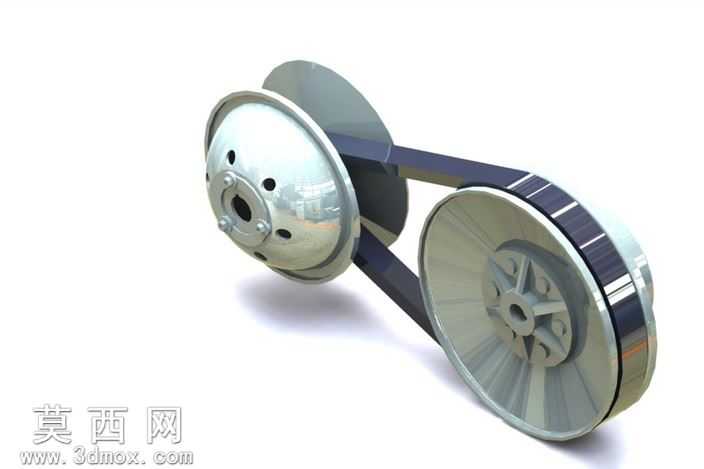

minibaja汽车无级变速传动系统模型

本模型为minibaja小型越野汽车配套的Comet780型无级变速传动系统，采用三维建模软件完成全参数化结构设计，完整还原了该类CVT变速机构的真实装配关系与运行逻辑。建模过程中严格遵循实物测绘尺寸，对主动轮组、从动轮组、传动V带三大核心部件进行了精细化特征构建：主动轮侧的离心飞块结构、动盘轴向滑移导轨、回位弹簧安装位均做了1:1比例还原，从动轮侧的扭矩凸轮机构、弹簧预紧调节结构也完整保留了真实机械结构的细节特征。模型渲染阶段采用金属材质模拟带轮的铝合金加工质感，对带轮表面的散热孔、安装定位孔、中心轴花键结构做了倒角与圆角处理，还原真实机加工零件的表面细节；传动带采用橡胶复合材质渲染，表面的防滑齿纹、带体分层结构均做了纹理映射，呈现出橡胶传动件的真实质感。结构设计上完整呈现了无级变速器的变速逻辑：主动轮随发动机转速升高时，离心飞块在离心力作用下推动动盘轴向移动，改变主动轮的有效工作直径，同时通过传动带带动从动轮动盘反向滑移，改变从动轮有效工作直径，从而实现传动比的连续无级变化，无需手动换挡即可适配车辆不同行驶工况下的动力输出需求。建模过程中对所有配合面做了干涉检查，确保主动轮动盘、从动轮动盘的轴向滑移行程符合真实机构的运动范围，传动带与带轮槽的配合间隙符合实际装配要求，各连接螺栓、定位销等标准件均按对应规格调用标准件库模型完成装配，整体模型可直接用于运动仿真分析、结构受力校核，也可作为小型越野汽车传动系统设计的参考方案，帮助设计人员理解CVT无级变速机构的工作原理与结构组成，为同类变速机构的轻量化设计、性能优化提供直观的三维参考依据。
