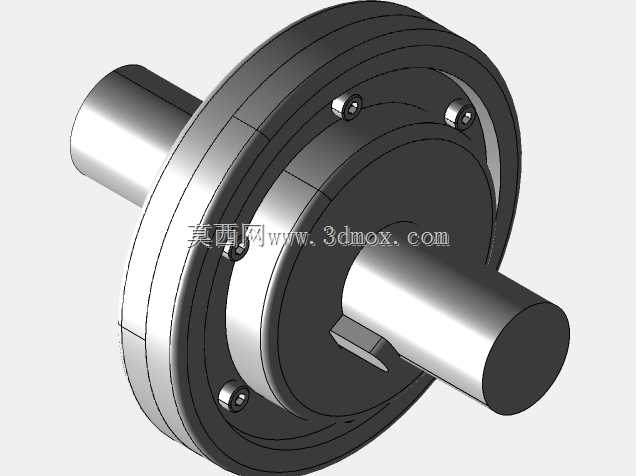

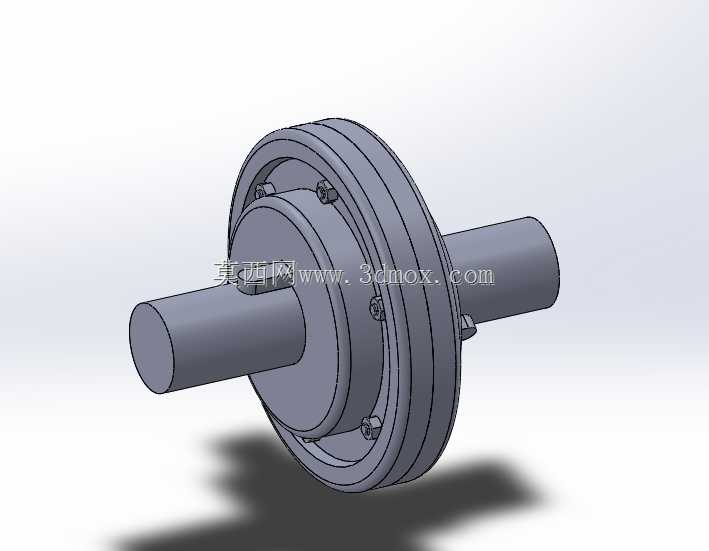

凸缘式刚性轴连接传动构件结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580738
  • 凸缘式刚性轴连接传动构件结构设计
  • 凸缘式刚性轴连接传动构件结构设计

  这类刚性轴连接构件主要应用在对中精度要求高、工作载荷平稳的传动场景中,常见于工业输送线驱动端、中小型风机传动组、常规泵组动力衔接、精密机床进给轴动力传递等工况,这类场景下两连接轴的安装同轴度能得到较好保证,传动过程中不存在较大的径向、角向偏移量,不需要通过弹性元件补偿安装误差,依靠构件本身的刚性配合就能完成稳定的扭矩传递。从实际使用功能来看,该构件的核心作用是将两根轴沿轴向刚性锁紧为一体,在额定转速范围内完整传递电机输出的扭矩,过程中不会产生传动间隙,也不会因为弹性元件的蠕变出现传动滞后,能保证动力传输的同步性,适合对传动相位精度有一定要求的刚性传动链路。从结构设计逻辑来看,该构件采用分体式凸缘对接结构,

  两个带毂的盘体分别通过键连接与两侧轴端固定,盘体对接面加工有定位止口,安装时止口的圆柱面配合能自动保证两轴的同轴度,避免安装错位带来的附加径向载荷;盘体沿圆周均匀布置锁紧螺栓,螺栓预紧后产生的正压力能让两个对接盘的端面紧密贴合,依靠端面摩擦力与螺栓的抗剪能力共同承担传动扭矩,螺栓的布置数量与直径根据额定传递扭矩匹配,保证在峰值载荷下不会出现剪切失效。设计过程中需要重点控制几个安装边界尺寸:首先是轴孔的直径公差,要与适配轴径形成过渡配合,保证键连接的配合精度,避免轴孔间隙过大带来的传动冲击;其次是凸缘盘的外径尺寸,要匹配安装空间的径向边界,避免转动过程中与周边护罩、机架结构产生运动干涉;再者是两盘体对接后的总轴向长度,

  要适配两轴端的预留安装间距,保证轴端伸入毂体的长度足够,不会出现轴端锁紧不到位的窜动问题;最后是螺栓孔的分布圆直径,要保证螺栓安装时的操作空间,方便现场装配时的扳手作业。这类刚性连接结构相比弹性联轴器,结构更简单,传动效率更高,日常维护量极小,只要安装时保证两轴的对中精度,在额定工况下的使用寿命远高于带弹性元件的传动构件,但在选型时需要注意,这类构件不能应用在存在冲击载荷、两轴安装对中误差较大的场景,否则会在轴端产生较大的附加弯矩,加速轴承、轴封等配套零件的磨损,严重时甚至会引发轴系的疲劳断裂。建模过程中需要重点还原止口配合的公差带、键槽的位置精度、螺栓孔的均布角度这些细节,保证模型能直接用于装配干涉校验、工程图导出以及后续的有限元强度校核。
