正向挤压杆件加工模具组结构设计

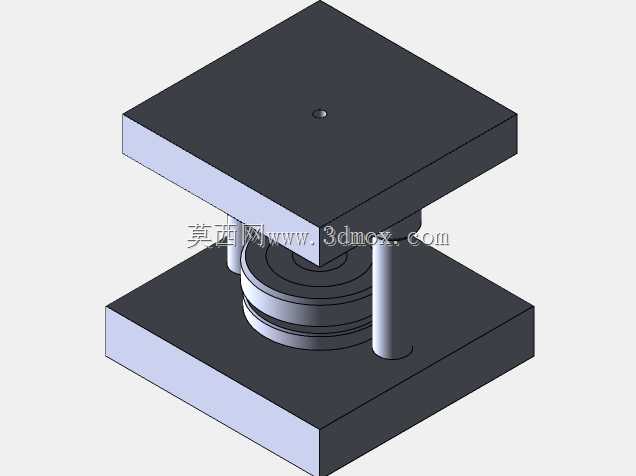

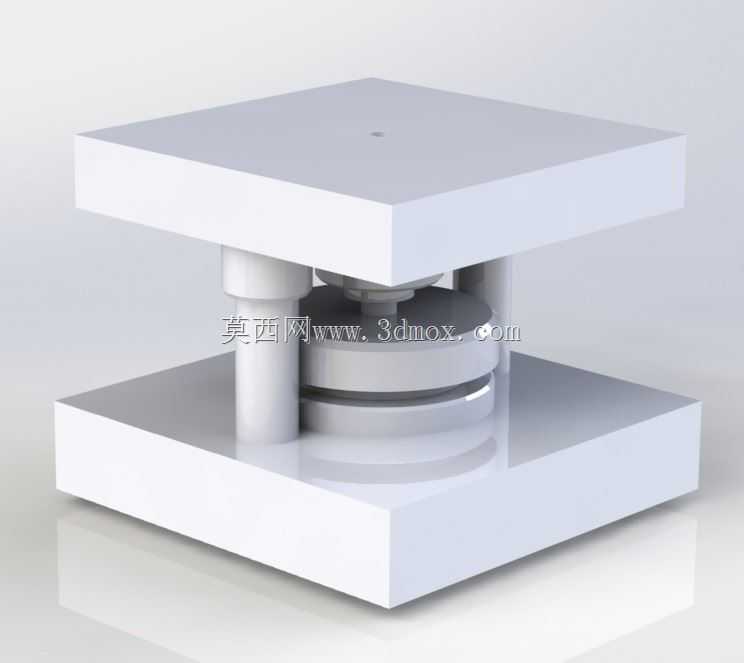

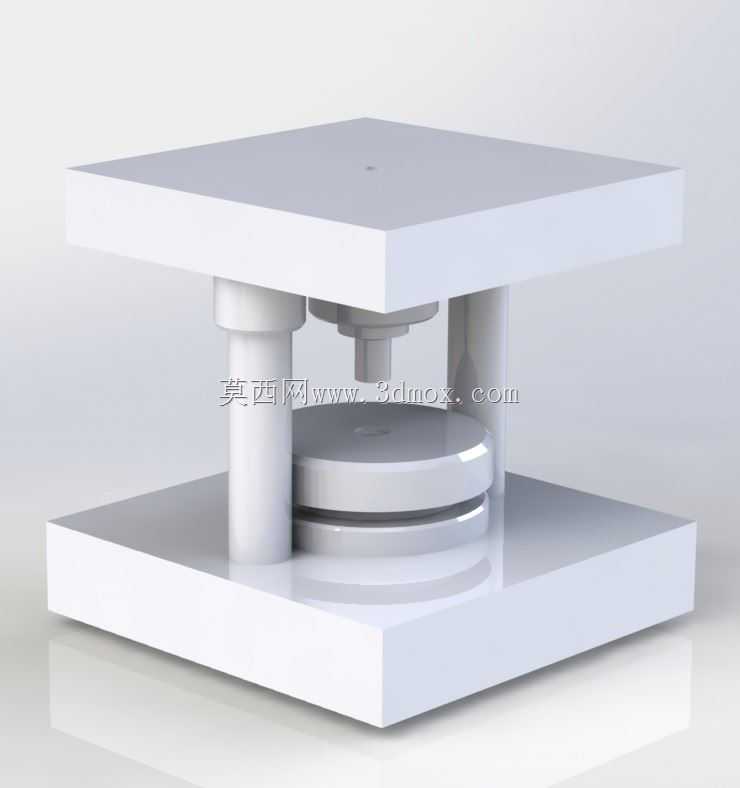

　　这套挤压模具组主要面向金属杆件的正挤压成型工序，在五金加工、标准件生产、小型金属型材预制的车间场景中应用广泛，适配常规机械式压力机的安装接口，可直接装夹在设备工作台面完成批量杆件的挤压加工作业。整套模具采用上下模座对合的经典四柱导向结构，上下模座均采用平整矩形钢板作为承载基体，四根导向柱分布在模座四角位置，合模过程中导柱与导套的配合间隙控制在微米级，可有效抵消挤压过程中产生的侧向偏载，避免凸凹模出现错位啃模的问题，大幅提升模具的连续冲压使用寿命。模具核心成型区域设置在模座中心位置，凸模与上模座采用快换式连接结构，可根据待加工杆件的截面尺寸、挤压成型需求更换对应规格的凸模镶件，下模型腔对应设置成型让位槽与出料通道，

　　挤压完成后成型杆件可顺着下模预留的出料空间顺利脱出，无需额外增设顶出机构即可完成基础脱模动作，简化了模具的整体结构，降低了日常维护的拆装难度。从安装边界来看，上下模座的外形尺寸适配多数中小型开式压力机的工作台装夹范围，模座厚度经过强度校核，可承受正挤压过程中数十吨的轴向成型压力，不会出现模座变形、导向精度失效的问题。设计过程中针对挤压前后的两种工位配置做了差异化结构调整，空载合模状态下凸模与下模型腔保留足够的安全间隙，方便操作人员放置待挤压坯料，挤压行程到位时凸模伸入型腔的深度刚好满足杆件的挤压变形量要求，不会出现过压撞模的问题。整套模具附带的零件与装配二维工作图，完整标注了各零部件的配合公差、形位公差、表面粗糙度要求，

　　加工时可直接参照图纸完成各零件的机加工工序，装配时按照装配图的配合关系依次完成导柱导套、凸凹模、紧固件的组装，经空载试模、带料试冲调整间隙后即可投入正式生产。在实际生产应用中，这套模具可完成圆杆、方杆等简单截面杆件的正挤压成型，加工出的杆件尺寸一致性好，表面光洁度高，可直接用于后续的机加工工序或是作为成品零件直接使用，相比切削加工的杆件生产方式，材料利用率更高，生产效率也有明显提升，适合小批量到中批量的杆件生产场景使用。
