轻量化恒定速度轴耦合重里关节结构

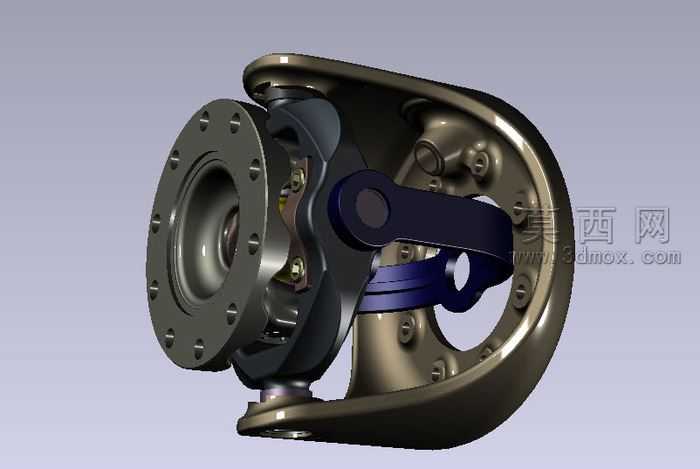

该作品为轻量化恒定速度轴耦合关节结构的三维建模成果，建模阶段基于机械传动原理完成整体结构的参数化搭建，首先对法兰连接端进行参数化建模，按照标准法兰的螺栓孔分布规律完成孔位阵列，保证连接端的安装适配性，同时对法兰盘的壁厚做轻量化优化，在满足结构强度的前提下削减非受力区域的材料厚度。关节内部的传动构件采用实体建模方式，精准还原各传动部件的配合关系，包括铰接销轴的配合公差、传动摆臂的运动行程限位结构，确保模型可直观呈现15度联合角工况下的传动状态。渲染阶段针对不同构件匹配差异化材质，外部壳体采用哑光金属材质，调整金属粗糙度参数模拟铸造成型的金属质感，内部传动销轴、摆臂等运动部件采用高反光金属材质，通过材质差异清晰区分固定构件与运动构件，同时添加半透明蓝色材质标识关键传动连杆，突出核心传动结构的位置与形态。结构设计上围绕1520Nm额定扭矩的承载需求，对壳体的加强筋布局做优化，在关节外侧壳体设置弧形加强结构，既提升整体抗扭刚度，又控制整体重量实现轻量化目标，各铰接位置的轴承安装位也做了精准建模，还原轴承与安装孔的配合关系，完整呈现关节的装配逻辑。建模过程中对所有构件的倒角、圆角细节做精细化处理，避免尖锐棱角的建模误差，渲染时采用柔和的侧方打光方案，通过光影变化凸显构件的曲面形态与装配层次，让整体结构的空间关系一目了然，既可以作为传动结构的教学演示模型，也可为同类型轻量化关节的设计提供参考。
