工业壁挂式金属板电气防护箱体结构

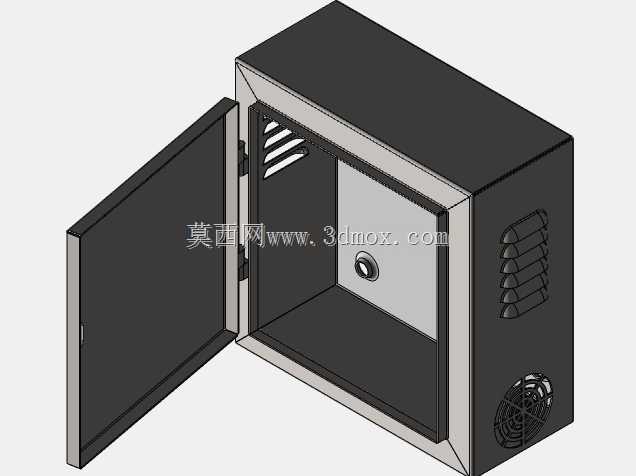

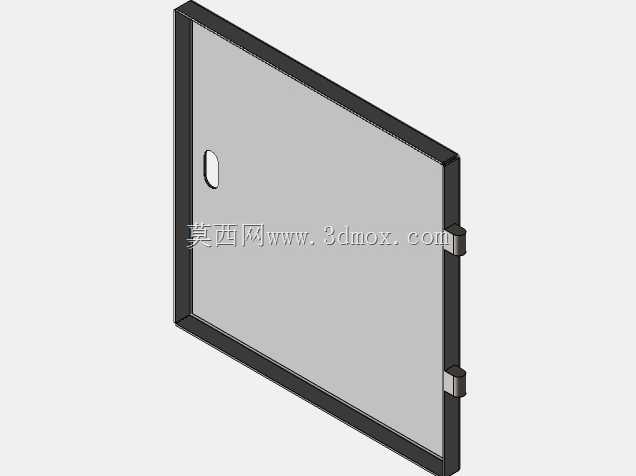

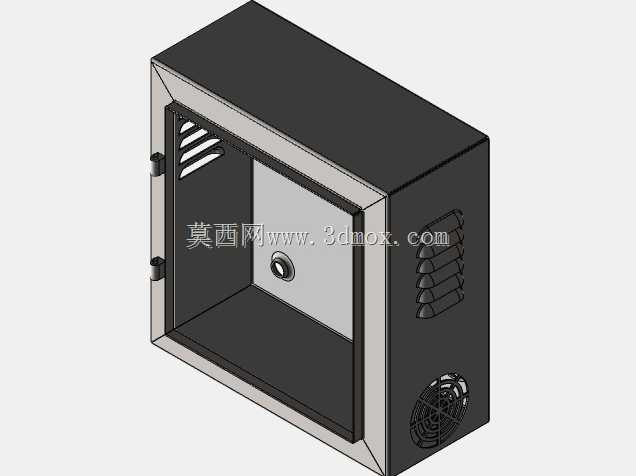

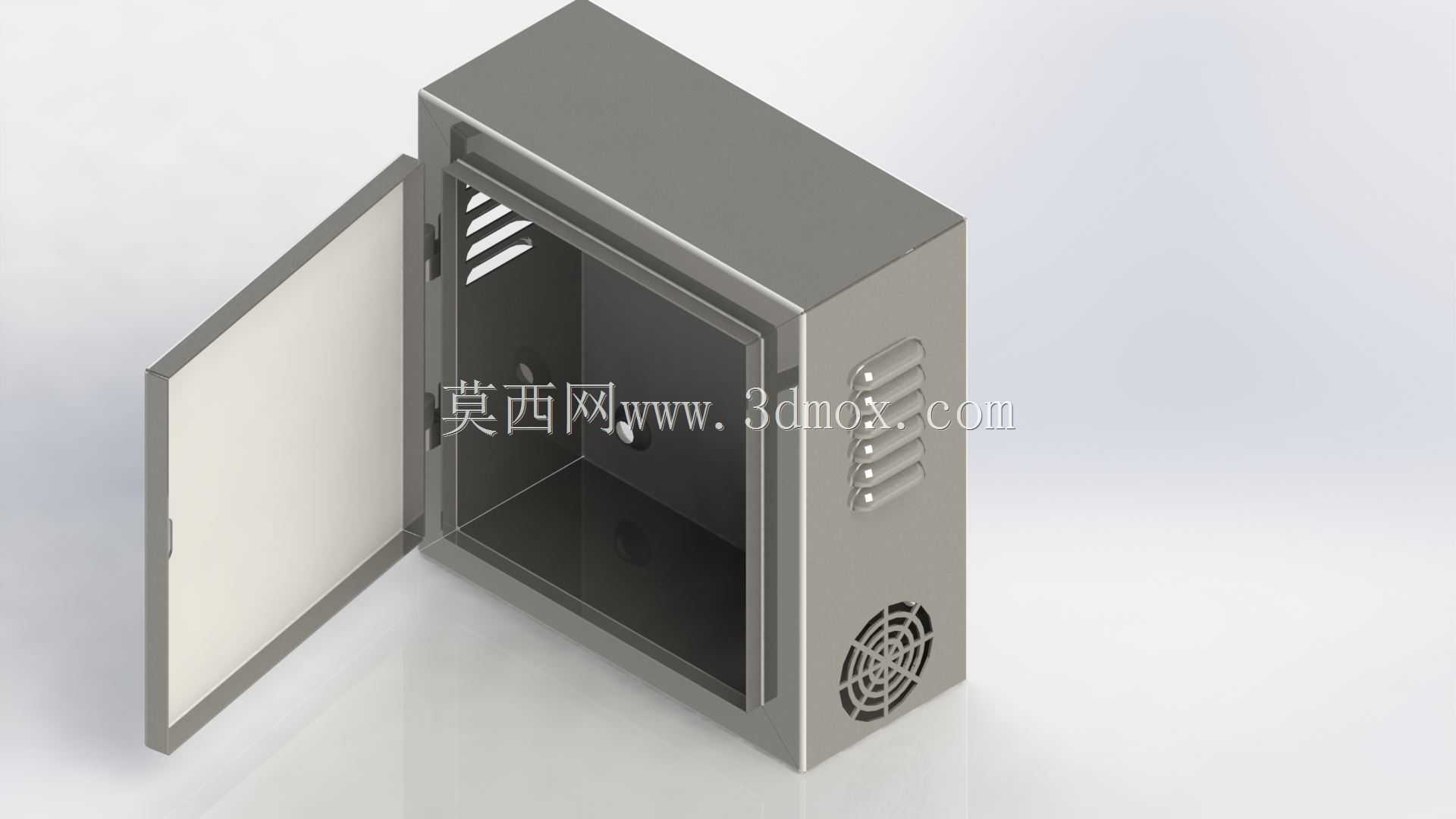

　　这款钣金材质的电气防护箱体，主要面向工业现场低压配电、传感信号中转、小型控制单元集成类场景使用，常见于生产线旁侧壁挂安装、设备机架侧挂部署、厂区管廊节点的电气元件容纳场景，能够为内部安装的接线端子、小型继电器、信号转换模块、传感采集终端提供可靠的物理防护，隔绝生产现场的粉尘飞溅、少量液体泼溅与外力磕碰损伤。从结构设计逻辑来看，箱体采用单开门侧开结构，门体与主箱体通过侧边暗藏式铰链连接，开合角度可满足常规接线运维的操作需求，门体内侧预留了密封胶条的安装槽位，装配后可实现箱体结合面的缝隙密封，提升整体防护等级。箱体侧壁做了多组冲压成型的散热通风格栅，下部预留了轴流风机的安装位，可根据内部元件的发热功率选配散热风扇，

　　形成下进上出的自然或强制风冷通道，避免内部元件因积热出现工作稳定性下降的问题。箱体背部设计有一体化的壁挂安装挂耳，无需额外焊接装配配件，安装时可直接通过膨胀螺栓或自攻螺丝固定在墙面、机架立面，安装孔位的间距预留了足够的操作空间，单人即可完成现场挂装作业。主箱体的内部侧壁预留了通用的安装导轨固定孔位，可兼容标准宽度的电气安装导轨，也可根据需求加装层板固定非导轨式安装的电气元件，内部走线空间经过排布优化，强弱电走线可通过侧边预留的走线槽位实现分离，减少信号干扰问题。箱体门板与主箱体的结合处做了折弯翻边处理，既提升了箱体整体的结构刚性，避免薄钣金加工带来的箱体变形问题，也能在门体闭合时形成挡水结构，防止上方滴落的液体顺着缝隙渗入箱体内部。

　　从安装边界来看，箱体的深度尺寸控制在常规壁挂安装的允许范围内，不会因突出墙面过多影响现场通道通行，侧边的格栅位置避开了安装贴合面，挂装后不会遮挡通风通道，下部的风机安装位距离安装面预留了足够的进风空间，无需额外加装垫高配件即可满足散热进风需求。在实际选型使用中，这类箱体可根据现场的防护需求调整板材厚度，常规场景下采用冷轧钢板折弯焊接成型后做表面喷塑处理，即可满足多数工业现场的使用要求，若应用在腐蚀环境场景，也可更换为不锈钢板材加工，整体结构的通用化程度较高，可适配多数低压电气、传感采集单元的安装容纳需求。
