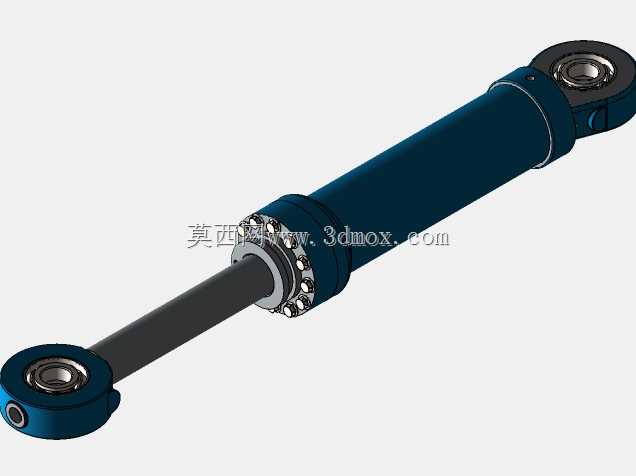

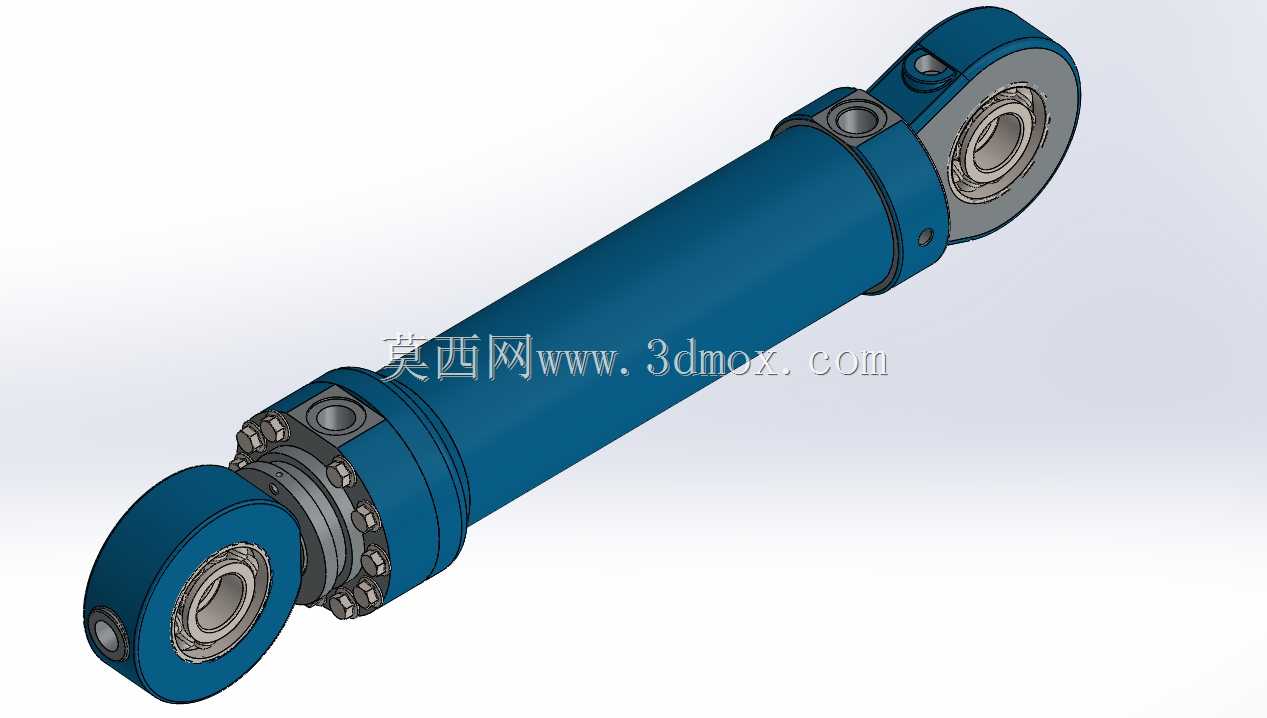

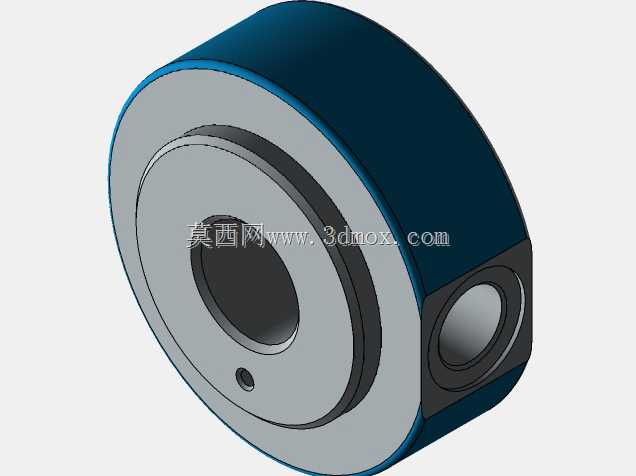

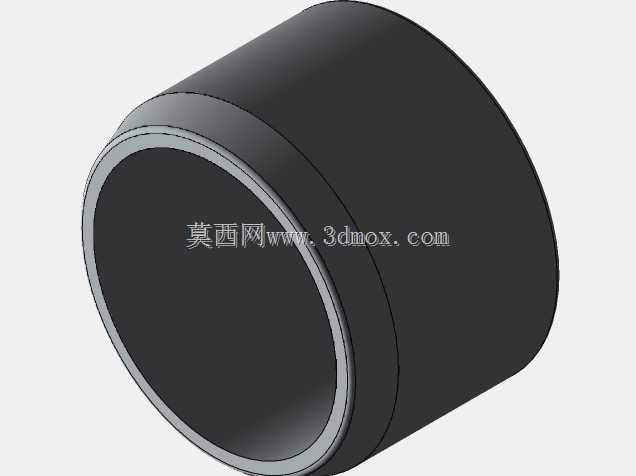

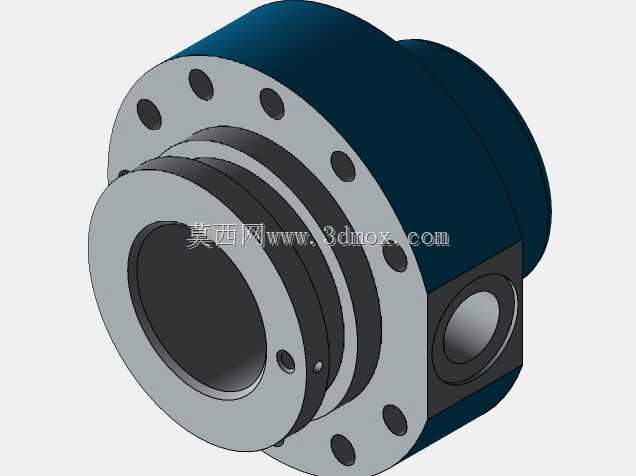

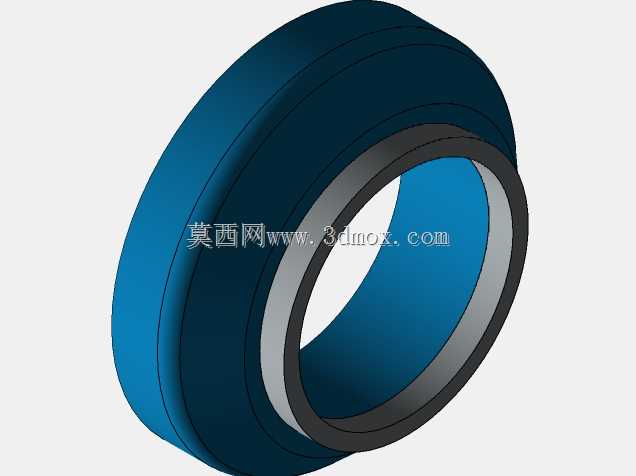

铰接式双耳环液压执行油缸三维结构

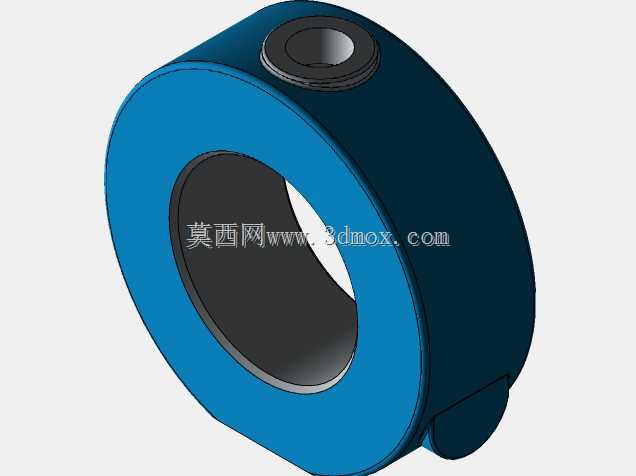

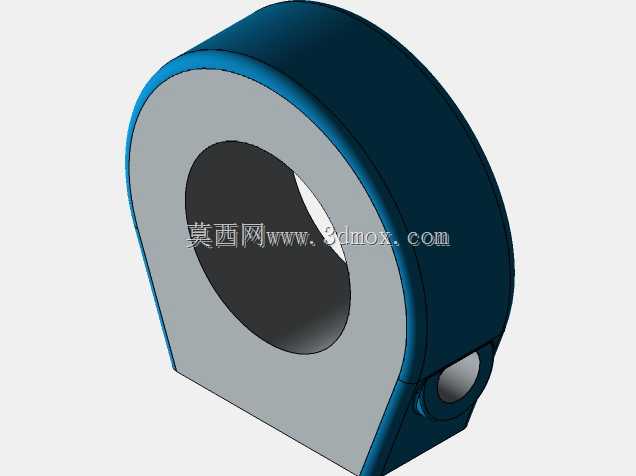

　　这款铰接式双耳环结构的液压执行元件，在工程机械、重型装备、工业自动化生产线的液压驱动回路中应用十分广泛，从挖掘机的工作臂姿态调整、自卸车的货厢举升，到冶金设备的工件压紧、注塑机的锁模动作，都能见到同结构油缸的应用身影。它的核心作用是将液压系统输送的压力能，通过活塞组件的往复运动转换为直线方向的机械驱动力，相比电推杆、气缸类直线驱动部件，它能在同等安装空间下输出更大的推拉力，且可通过液压阀组灵活调节运行速度与输出力大小，适配重载、高频动作的工况需求。从结构设计来看，两端采用带关节轴承的铰接耳环结构，能抵消安装过程中存在的少量同轴度误差，也可适配驱动部件在动作过程中产生的小角度摆动，避免活塞杆承受径向偏载导致密封件过早磨损、

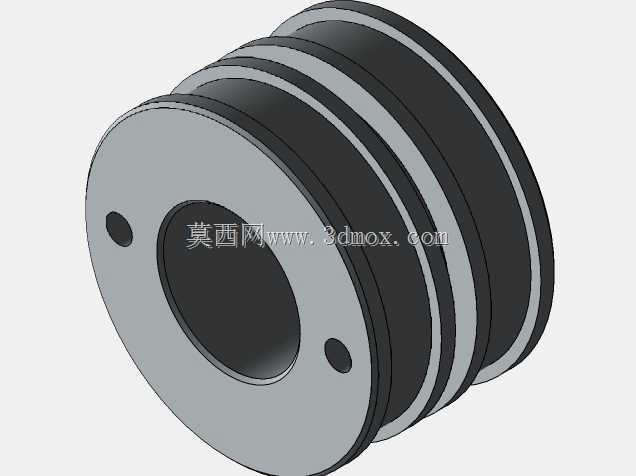

　　杆体拉伤的问题。缸筒采用无缝钢管精加工而成，内壁做珩磨处理保证表面粗糙度与圆度精度，配合活塞上的格莱圈、斯特封组合密封结构，可在额定工作压力下长期保持容腔密封性能，减少内泄带来的动力损失。活塞杆表面做镀硬铬处理，硬度与耐磨性能满足长期往复摩擦的使用要求，端盖处的防尘圈可阻挡外界粉尘、碎屑进入缸筒内部，保护密封件与缸筒内壁不受损伤。在安装边界设计上，两端耳环的销轴孔中心距为核心安装尺寸，选型时需匹配设备安装位的铰点间距，缸体外径尺寸需预留足够的周边间隙，避免动作过程中与周边结构件发生干涉，缸筒上预留的油口位置需兼顾管路连接的操作空间，避免管路弯折角度过大影响通油效率。建模过程中对密封槽、卡簧槽、油道孔等细节结构都做了还原，可直接用于液压系统的装配干涉检查、运动仿真验证，也能作为同类型油缸选型设计时的结构参考，帮助设计人员快速校核铰点受力、安装空间匹配度，缩短设备开发阶段的结构验证周期。
