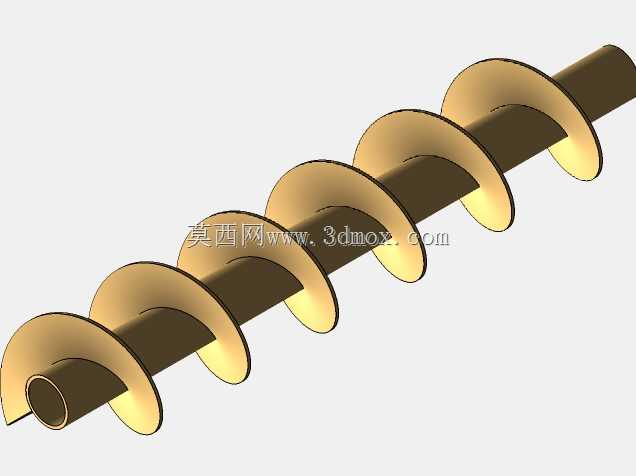

这套螺旋输送构件的核心作用,是在封闭或开放槽体内通过回转螺旋的轴向推力,将散粒、粉状乃至小块状物料从一处连续移送至另一处,常见于粮食仓储、建材配料、化工粉体投料、污水处理污泥输送以及冶金给料工序。现场布置时,它既可以水平安装在料仓出口下方做定量给料,也能以小倾角布置完成短距离提升,相比带式输送更适合易扬尘、有一定密封性要求的工况,占用通廊宽度小,中间多点进出料的改造也十分方便。从结构上看,模型呈现的是带中心管轴的连续螺旋叶片形式:中心圆管承担扭矩并为叶片提供支撑基准,外侧螺旋面按固定导程盘绕,形成连续推进的螺旋槽。物料进入槽体后,受重力和槽壁摩擦力约束无法随叶片一同回转,便沿轴向被叶片面推移,运动状态近似螺杆推动螺母。设计时导程、
叶片直径与转速需要匹配物料的摩擦角与堆积密度:导程过大容易造成物料回流和充填不均,导程过小则输送能力下降、叶片与物料摩擦磨损加剧;对于黏性较强、易结块的物料,通常会适当加大导程并采用带式叶片或镶装耐磨衬边,以降低黏附卡料概率。中心管直径并非随意选取,它关系到螺旋轴的扭转刚度与临界转速。管轴过细会在长距离输送时产生较大挠度,使叶片外圆与槽体底部间隙不均,既加剧磨损又可能刮碰壳体;管轴过粗则会挤占有效输送断面,降低充填系数。实际工程中常按输送长度、驱动功率和物料磨琢性综合校核轴的弯扭组合变形,并在长螺旋中部设置悬挂吊轴承,不过吊轴承会占据一定过料空间,对纤维状、大块物料容易形成缠绕和卡阻,因此短距离输送优先采用两端支承的悬臂或简支结构。
叶片与壳体之间的径向间隙是控制回料、保证输送效率的关键边界。间隙过小,制造安装误差和运行磨损后容易擦壳;间隙过大,物料在叶片外缘与壳体间形成环形滞流层,实际输送量明显下降。对于粉料一般取较小间隙,对颗粒较大、磨琢性强的物料则适当放大,并在叶片外缘堆焊耐磨层或加装可更换耐磨片。安装边界方面,进料口宜布置在靠近尾端轴承的位置,使物料进入后立即进入稳定推进段,避免在端盖处堆积;出料口尺寸需保证物料顺畅卸出,尤其在倾斜输送时,要防止物料在出料口下方被反向带回。驱动端通常配置减速电机与止推结构,以承受输送过程中产生的轴向反力;对于需要在线调节给料量的场合,可通过变频调速改变螺旋转速,使输送量在较宽范围内线性变化。建模过程中,
螺旋叶片的成型是重点。等螺距连续螺旋面可通过螺旋线扫描叶片截面获得,叶片厚度按直径和磨损裕度选取,内外缘分别与中心管外圆和理论外圆对齐。完成叶片后再装配中心管、端轴颈、联轴器及吊挂结构,整体检查叶片外圆的同轴度和各导程的累积误差。这样得到的三维模型既可直接用于工程图出图、钣金展开下料,也可导入离散元软件分析不同转速、充填率下的物料流动与磨损情况,为壳体间隙、进料导流板和驱动功率的确定提供依据。
