立式螺旋输送给料设备结构设计

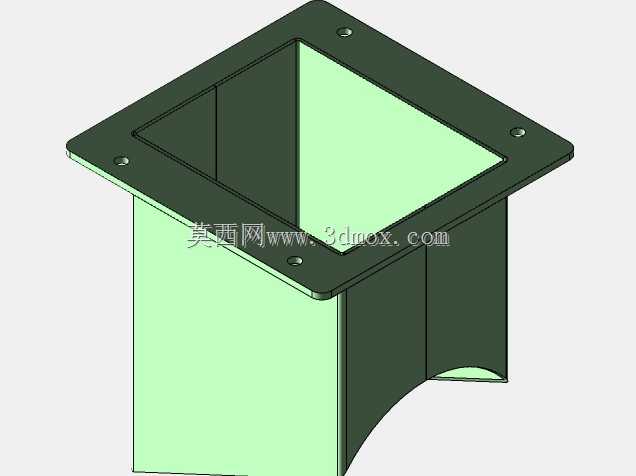

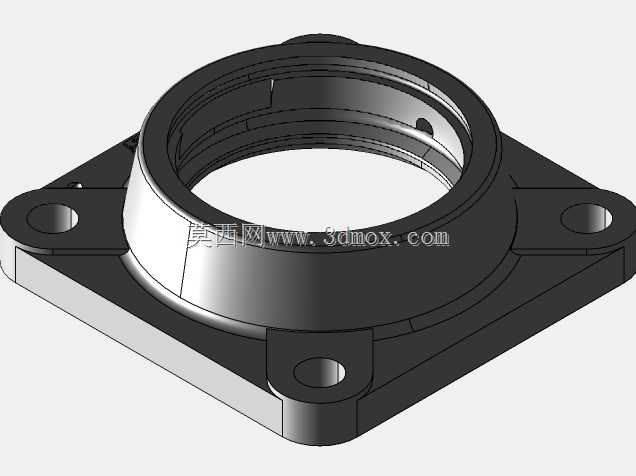

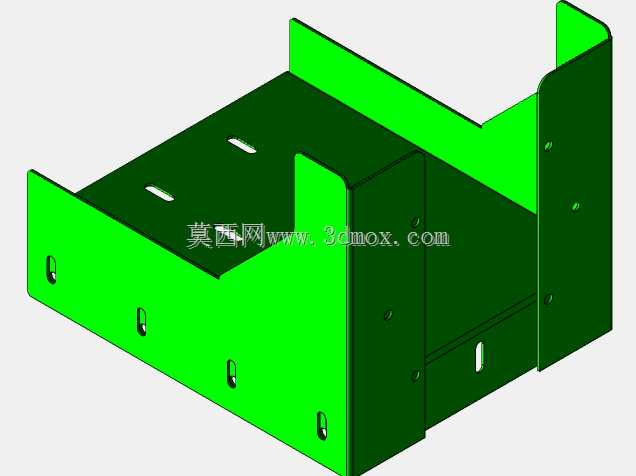

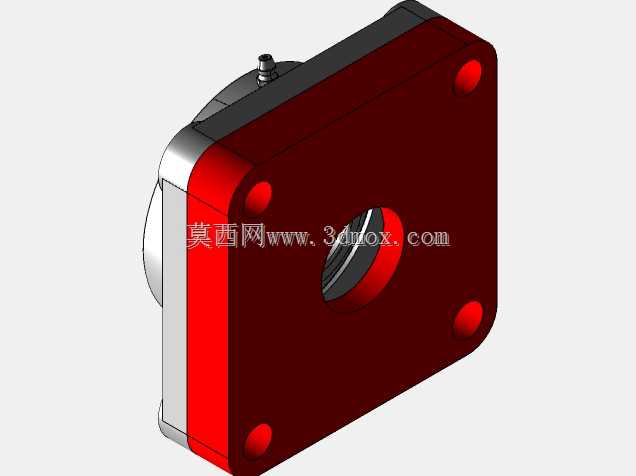

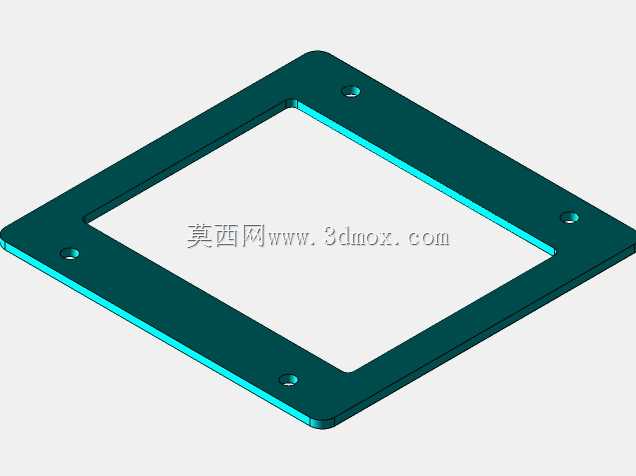

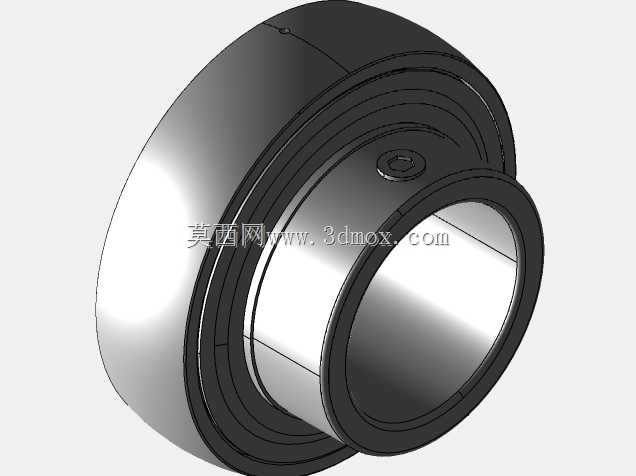

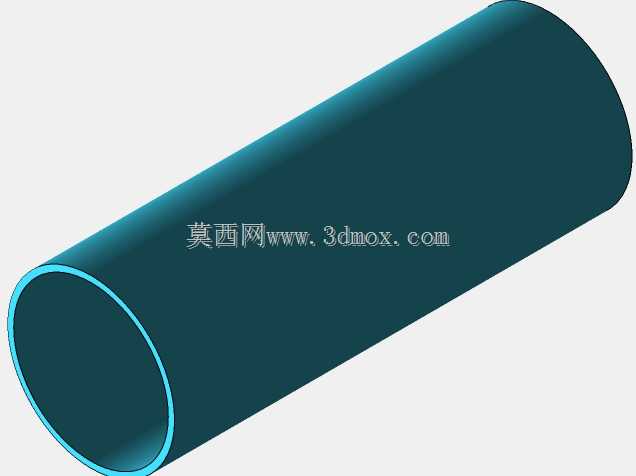

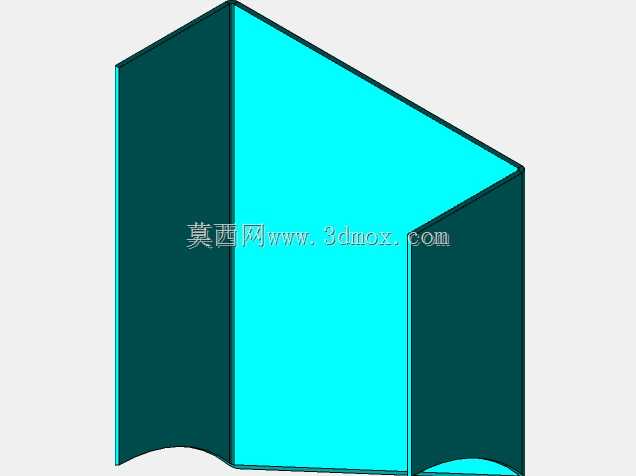

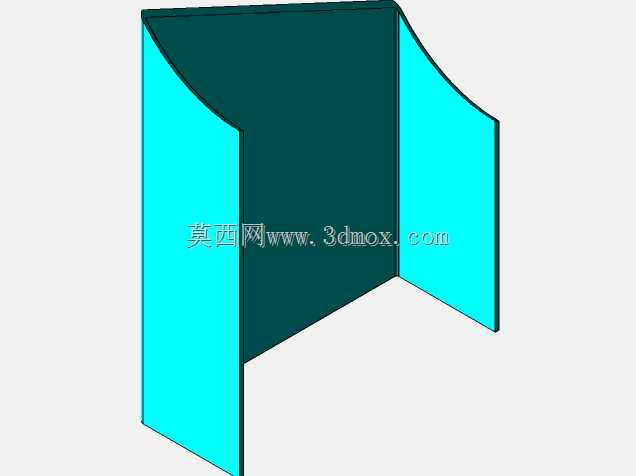

　　在散状物料处理的生产场景里，这类立式螺旋输送设备常被布置在料仓出料端与下游加工设备的衔接位置，用来完成粉状、小颗粒状物料的垂直提升输送，相比倾斜布置的输送结构，立式结构能大幅压缩设备占用的平面空间，适合厂房层高充足但平面布局紧凑的生产线使用。从结构组成来看，设备下部设置了带方形接料口的进料段，接料口做了扩口导向设计，能顺畅承接上游料仓或给料设备落下的物料，避免物料在进料位置出现卡滞、堆积的问题；进料段下方的驱动安装位预留了足够的安装边界，可适配不同功率的减速驱动单元，驱动输出端与螺旋轴的连接位置做了密封防护结构，防止细粉状物料渗入轴承位造成磨损。中部的输送筒体采用圆柱形立式结构，内部的螺旋叶片按照等螺距设计，

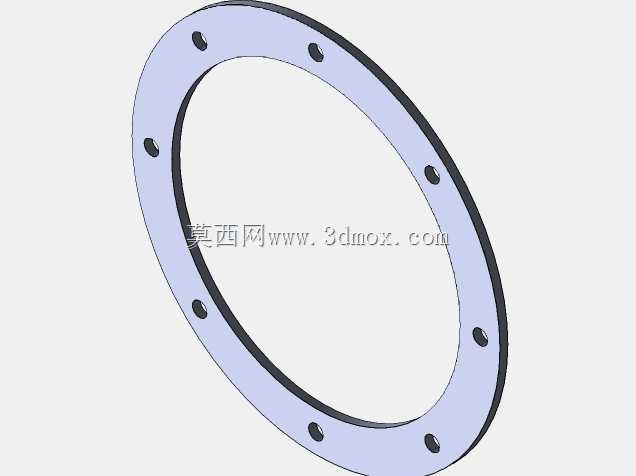

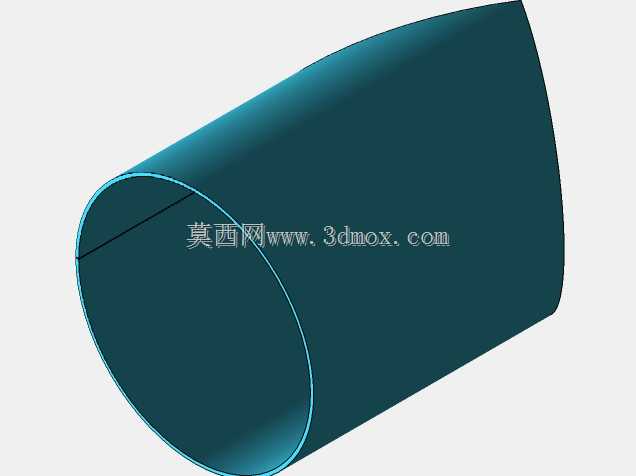

　　能在螺旋轴转动时持续将下部进料的物料向上推送，筒体的壁厚选型充分考虑了物料摩擦带来的损耗，针对磨琢性较强的物料可更换耐磨衬板结构，延长筒体使用寿命。上部的出料段采用斜向出料口设计，出料方向可根据下游设备的接料位置调整安装角度，出料口端部设置了法兰连接边，可直接对接下游设备的进料管道，避免物料输送过程中出现扬尘、撒漏的问题。设计过程中，螺旋叶片与筒体内壁的间隙控制在合理范围，既避免叶片转动时与筒壁发生刮擦，又能减少间隙残留的物料，降低不同批次物料输送时的交叉污染风险；设备的整体安装底座预留了地脚螺栓固定孔位，可直接固定在混凝土基础或者钢结构平台上，安装时需保证筒体的垂直度偏差在允许范围内，避免螺旋轴转动时出现偏摆，

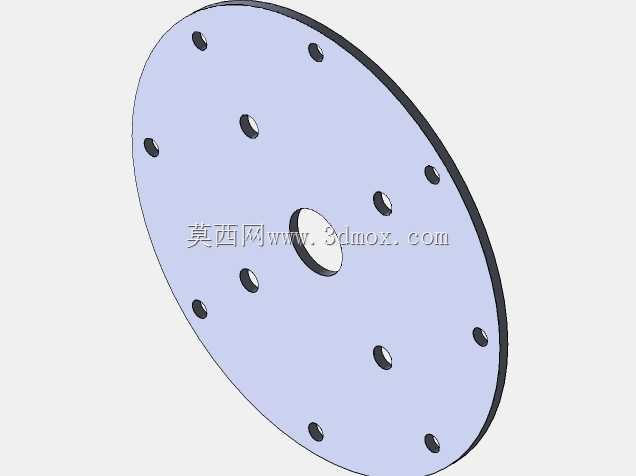

　　加剧轴承和叶片的磨损。这类设备可应用在粮食加工、建材粉料输送、化工原料投料等多个场景，针对不同流动性的物料，可调整螺旋叶片的螺距、转速参数，流动性较差的物料可适当减小螺距、降低转速，避免物料在筒体内出现架桥堵塞的问题；设备顶部的端盖设置了检修口，日常维护时可打开检修口观察内部叶片的磨损情况，无需整体拆解筒体就能完成叶片检查、紧固件紧固等维护操作，大幅降低后期运维的工作量。
