辊筒式直线输送机架结构设计

　　这套辊筒式直线输送装置主要面向车间内部短距离物料转运、装配工位衔接以及包装线前后段对接场景。在实际产线布局中，它常被布置在加工设备出料端、检验台旁或仓储分拣区域，用于承载箱装件、托盘件或具有平整底面的半成品，依靠辊筒转动降低工件推移阻力，使操作人员能够以较小推力完成工件移位。

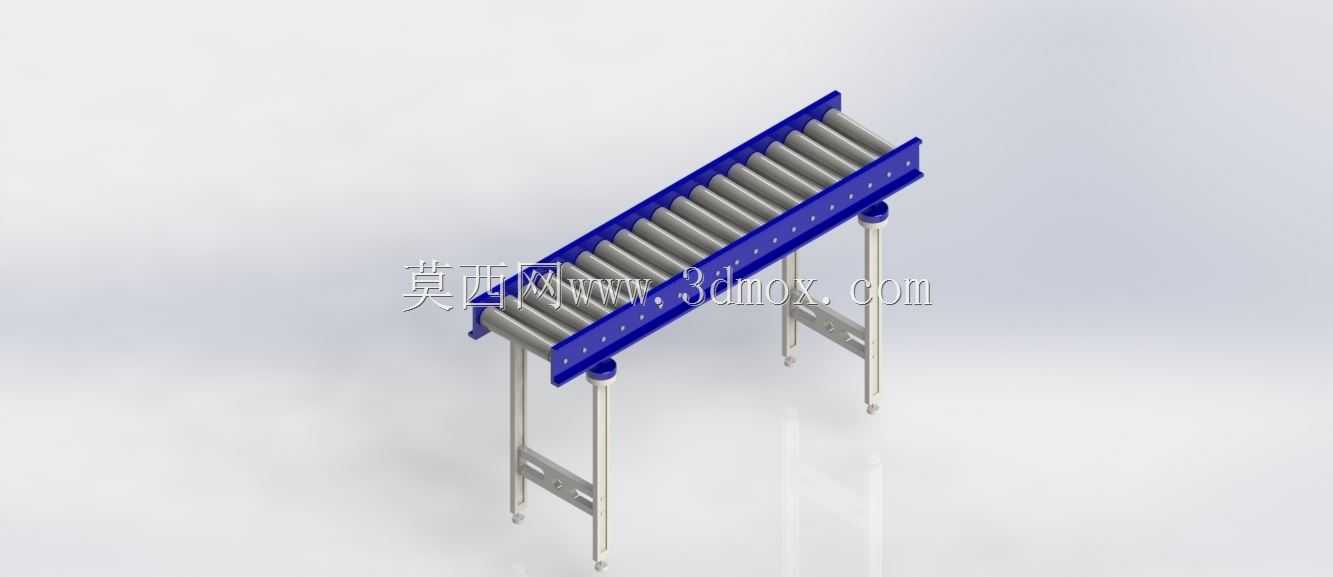

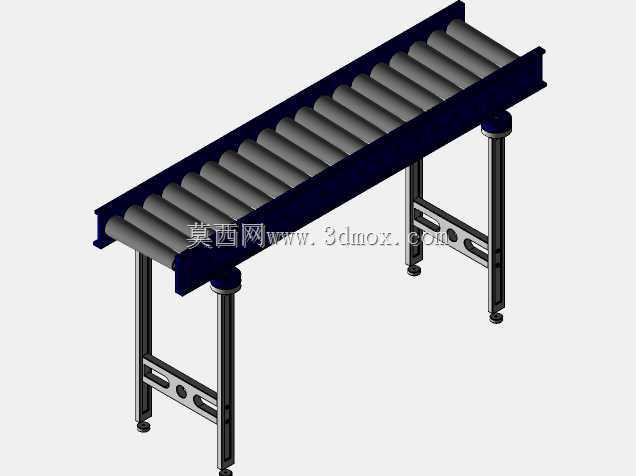

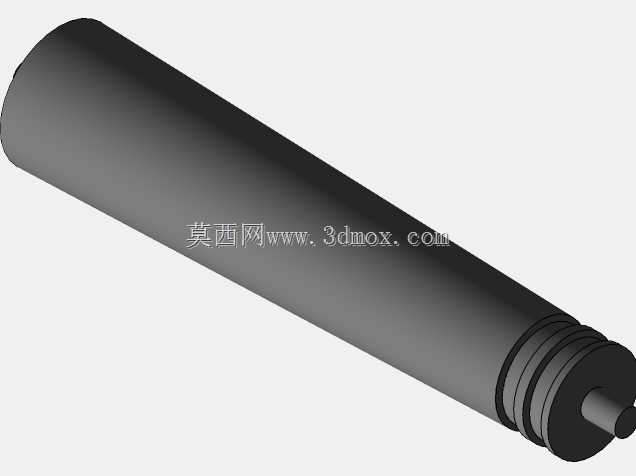

　　模型主体由两侧平行梁、多根平行辊筒、可调支腿及横向连接杆组成。两侧梁承担辊筒支撑与载荷传递作用，辊筒按固定间距排列，形成连续承载面；支腿采用立式圆管结构，并通过底部可调座实现高度微调，便于在地面存在轻微不平时保持输送面水平。横向连接杆用于增强支腿整体稳定性，减少机架在受偏载或推移工件时产生的晃动。

　　从结构设计角度看，辊筒间距需要与被输送工件的最小底面尺寸相匹配，避免小件在相邻辊筒间下陷；机架宽度则决定可通过工件的最大边界，支腿高度影响操作舒适性及与上下游设备的高度衔接。模型中两侧梁与支腿连接位置保留了明确的装配关系，适合用于检查干涉、确认维护空间以及评估与周边护栏、传感器、挡停机构的集成可能性。

　　在选型和布置时，需要重点关注安装边界。设备长度方向决定直线输送覆盖范围，宽度方向应在工件最大尺寸外侧预留操作与导向余量，高度方向则需结合地面调节量、支腿行程以及上下游设备接口统一确定。若用于自动化产线，还可在该基础上增加驱动辊筒、端部链轮、侧导板或阻挡机构，使其由无动力输送扩展为动力输送。

　　该三维结构完整呈现了辊筒排布、梁体支撑、支腿连接和横撑加强方式，能够帮助设计者直观判断承载路径、装配顺序和现场占位，也可作为类似直线输送线方案设计时的基础参考。
