五辐镂空轻量化汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车行驶的核心需求展开，轮辋部分采用标准深槽轮辋结构，适配常规子午线真空轮胎，轮缘处预留了标准的轮胎安装止口与胎圈座过渡圆角，可保证轮胎充气后与轮辋的贴合密封性，避免高速行驶下的轮胎脱圈风险。安装面的中心定位孔与螺栓孔分布圆严格遵循主流家用乘用车的安装规范，中心孔承担轮毂与车轴轴头的径向定位作用，均布的螺栓孔可匹配对应规格的轮毂螺栓，将轮毂紧固在转向节或后桥轴头的安装法兰上，安装面的平面度公差控制在0.05mm以内，保证装配后轮毂端面跳动量符合行驶要求，避免高速状态下的车轮抖动问题。

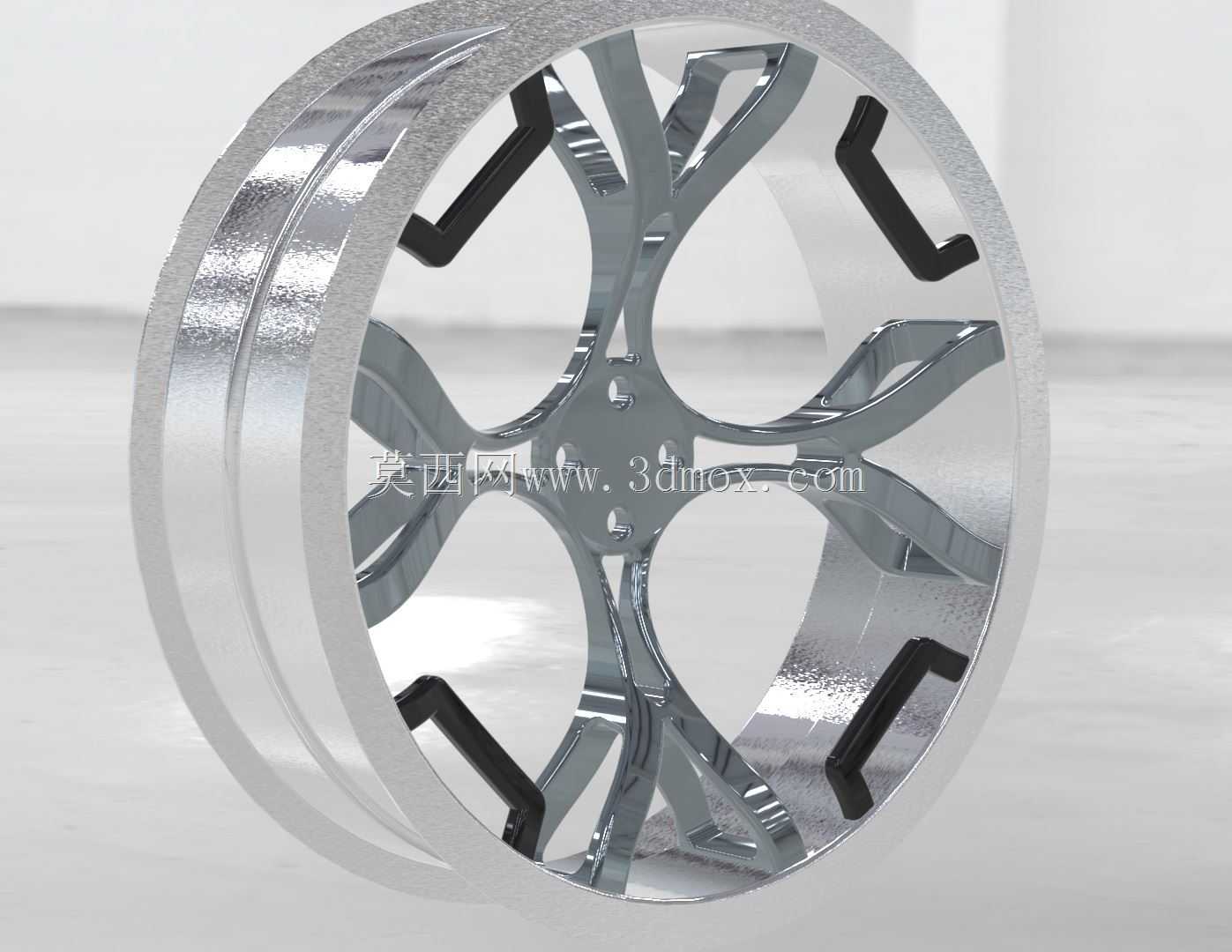

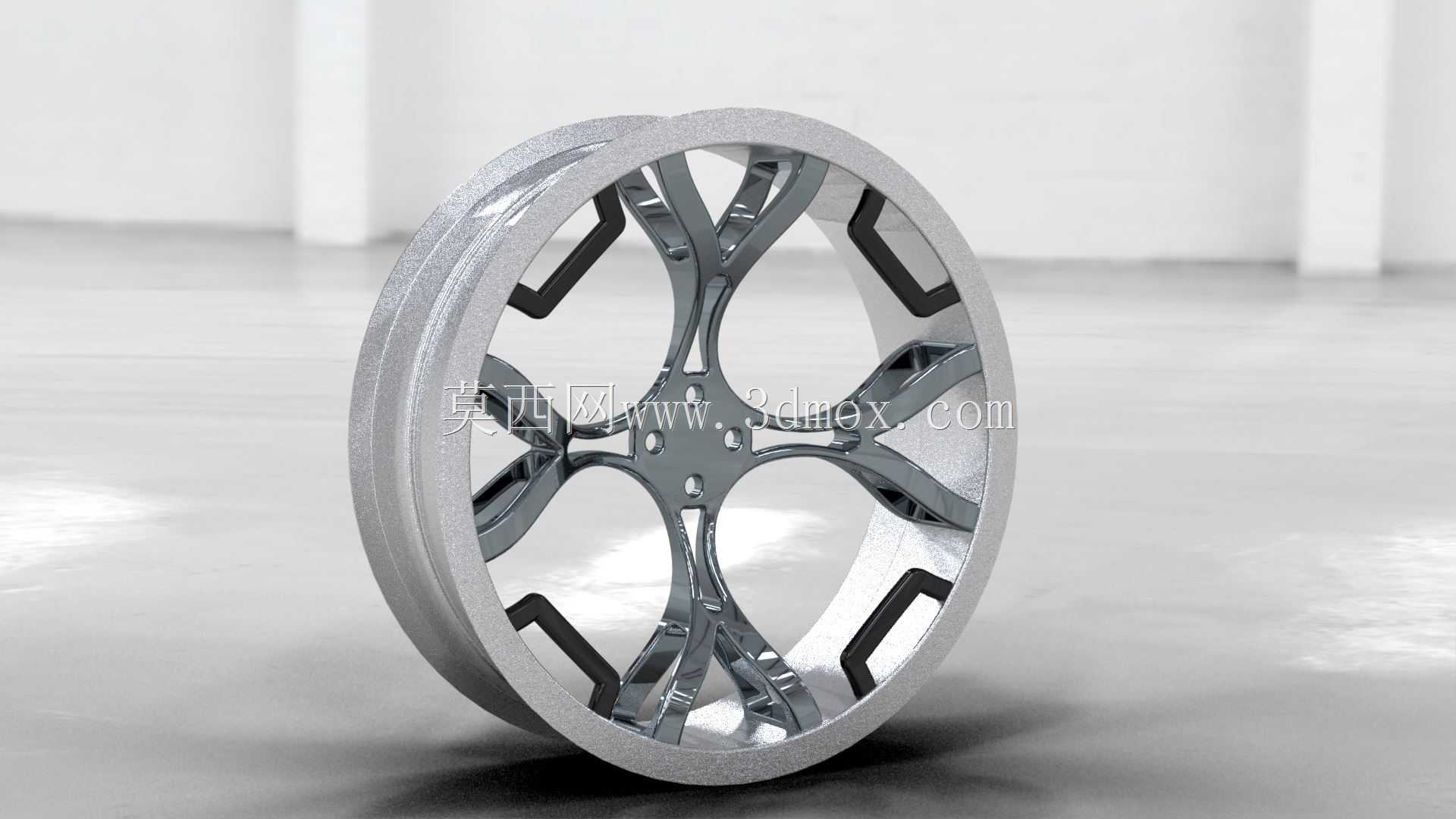

　　辐条部分采用五辐对称式镂空设计，每根主辐条做了流线型变截面处理，靠近轮心的位置截面厚度更大，承担车辆行驶过程中传递的纵向、横向载荷，向轮辋延伸的过程中截面逐步收窄，同时在辐条两侧开设对称的镂空减重槽，在保证辐条抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，实现簧下质量的降低，对于乘用车而言，簧下质量的降低可有效提升悬挂系统的响应速度，改善车轮的贴地性能，同时降低行驶能耗。辐条表面做了高光切削的造型处理，边缘的过渡圆角经过反复优化，避免应力集中的同时兼顾视觉质感，辐条与轮辋的连接位置采用大圆弧过渡，分散轮辋受到路面冲击时传递到辐条的应力，避免应力集中导致的辐条断裂风险。

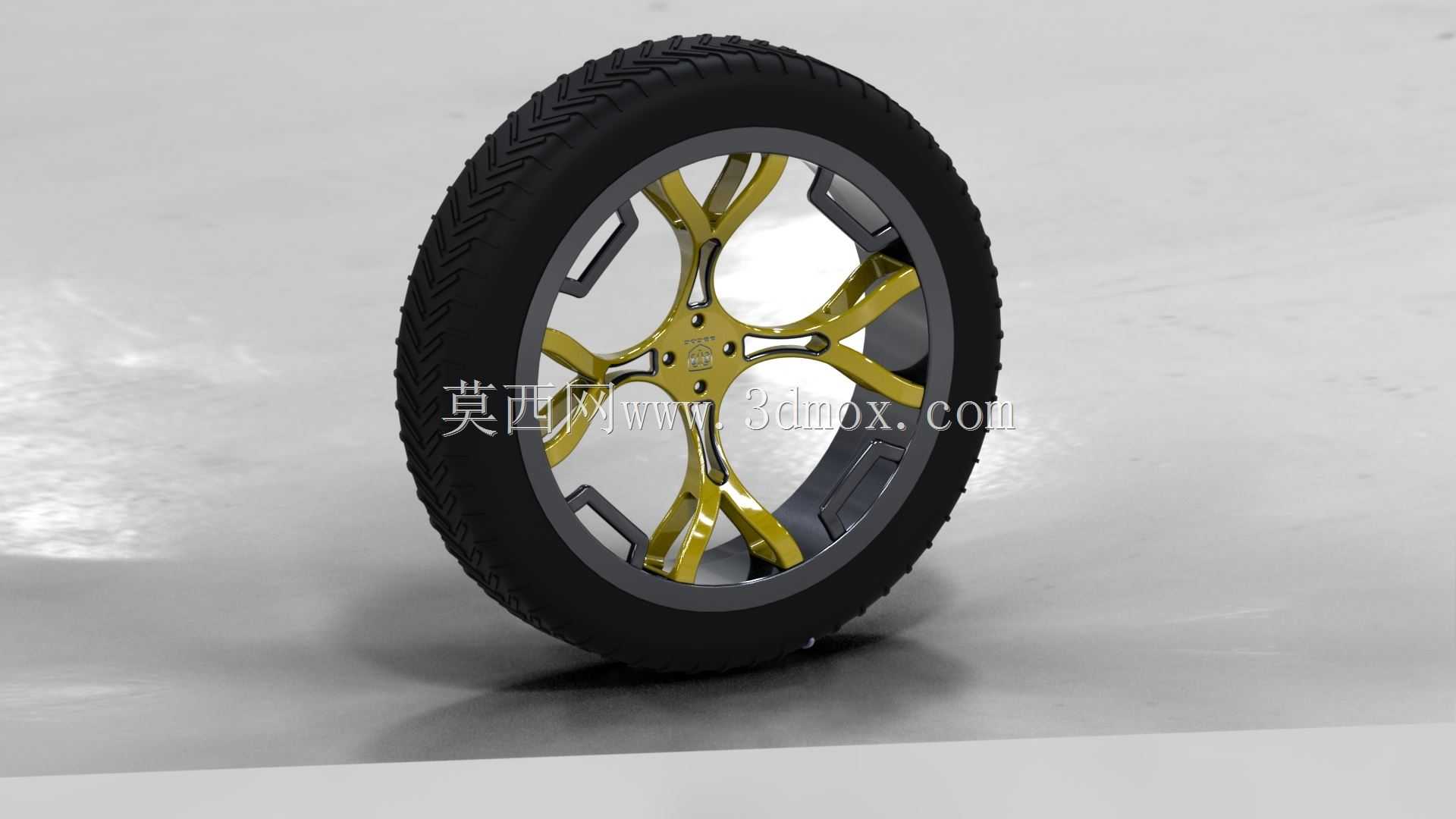

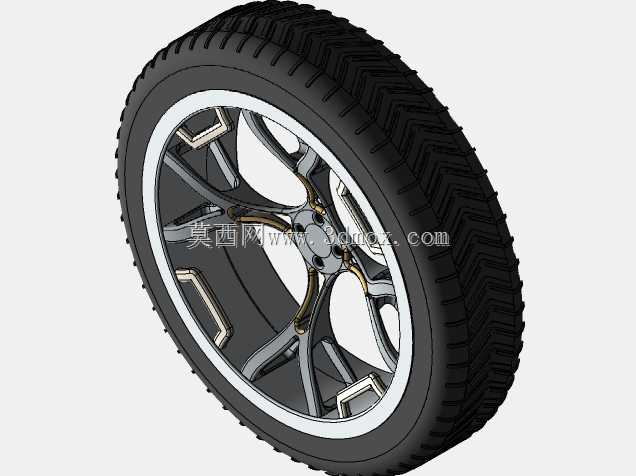

　　在实际装车场景中，这款轮毂可适配紧凑型家用轿车的改装或配套使用，轮辋宽度与直径的匹配可覆盖17-18英寸的常规家用车轮胎规格，偏距设置在常规家用车的适配区间内，可保证装车后车轮与轮拱、悬挂部件之间留有足够的安全间隙，转向过程中不会出现轮胎与翼子板内衬、减震器部件的干涉问题。轮毂的整体动平衡余量在设计阶段就做了对称配重考虑，辐条的对称分布可减少后期动平衡所需的配重块重量，提升高速行驶的稳定性。轮心位置的装饰盖安装槽预留了标准卡扣位，可适配通用的轮毂中心盖，遮挡轴头与螺栓的同时提升整体外观一致性。设计过程中通过有限元分析对轮毂的弯曲疲劳、径向疲劳性能做了模拟验证，在13度冲击工况下的变形量满足乘用车车轮的安全标准要求，可应对日常行驶过程中路面颠簸、减速带冲击等常见工况的载荷需求。
