乘用车前脸防撞保险杠结构设计

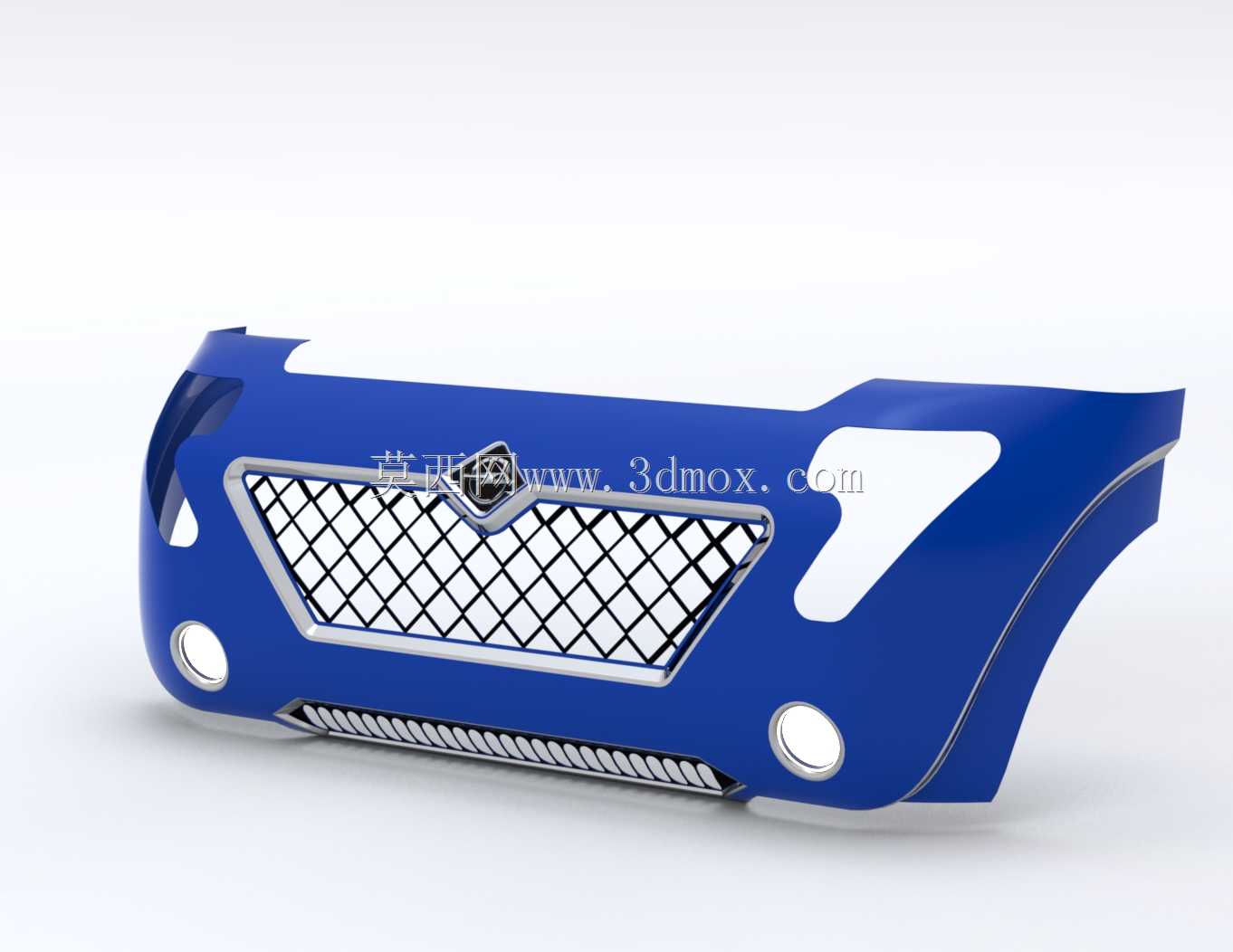

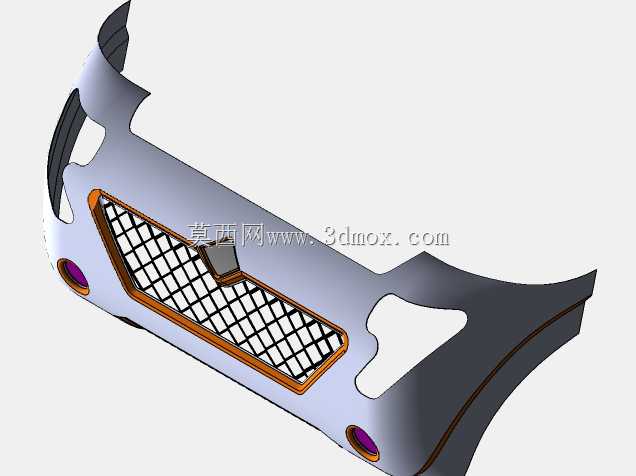

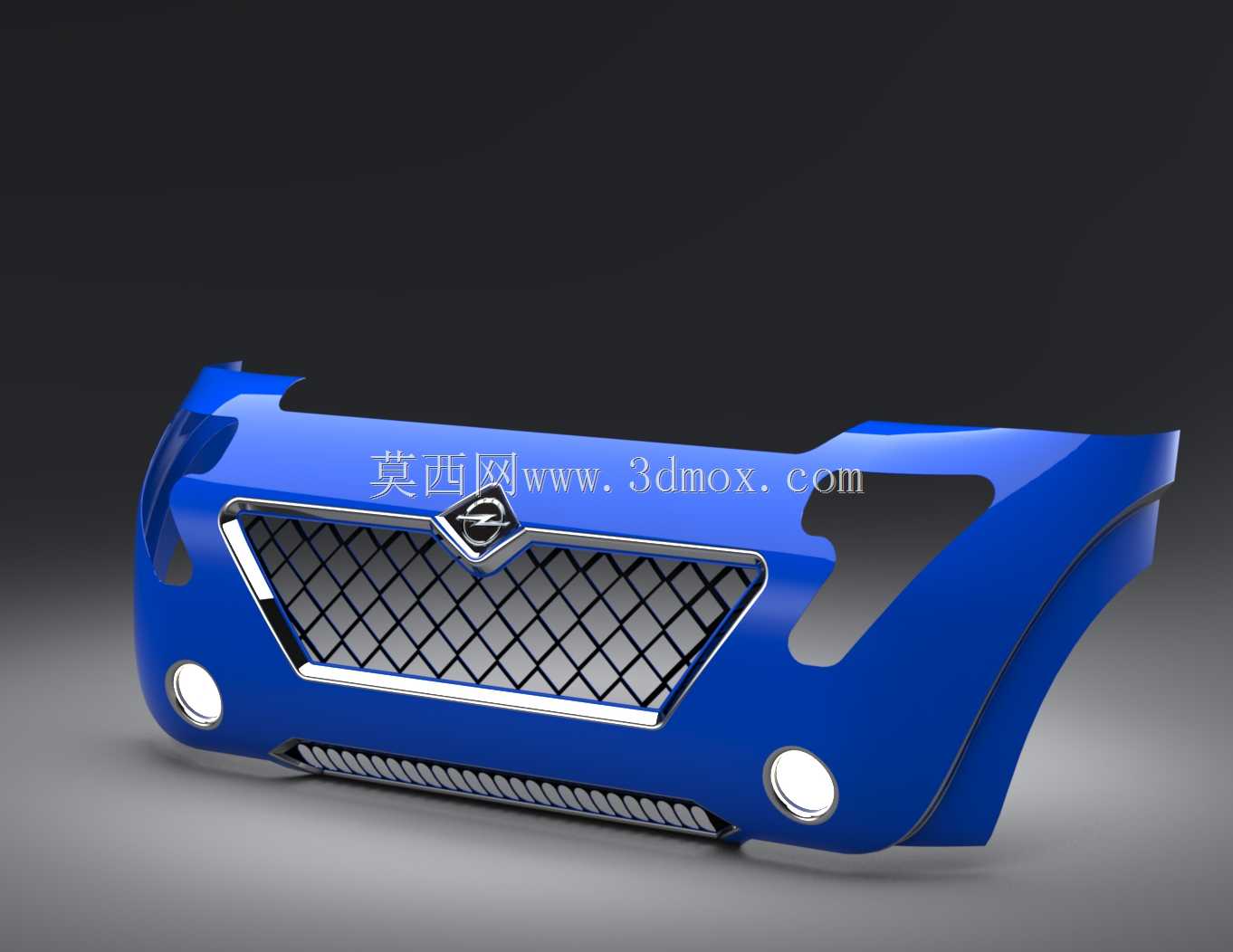

　　这款前脸保险杠的结构设计，首先围绕整车前端的碰撞缓冲需求展开，在与翼子板、前机舱盖的搭接边界上，预留了均匀的3mm装配间隙，避免整车装配后出现外观段差或运动干涉。主格栅区域采用菱形网格镂空结构，网格筋条厚度控制在1.8mm，既能够满足中低速行驶时的散热器进气通流需求，又能阻挡路面飞石直接冲击散热器芯体，格栅边框做了2mm的圆角包边处理，避免应力集中导致的注塑件翘曲变形。两侧的雾灯安装位做了下沉式凸台结构，凸台背面预留了3个M5的螺丝安装柱，安装柱根部做了三角加强筋，能够承受车辆行驶过程中的持续振动，避免雾灯出现松动异响。保险杠下部的进气唇口做了内收式倾角设计，能够在车辆高速行驶时梳理前端气流，减少进入车底的乱流，

　　一定程度上降低整车风阻系数，同时唇口边缘做了加厚处理，应对日常低速泊车时可能出现的路沿刮蹭，降低轻微剐蹭后的部件破损概率。在实际装车场景中，这款保险杠适配家用紧凑型乘用车的前端安装点，上部通过6个卡扣与前防撞梁上方的安装支架连接，下部通过4个螺栓与底盘前护板固定，两侧各预留2个定位销孔，与翼子板内侧的定位销配合，保证装配时的定位精度，减少总装车间的调整工时。设计过程中充分考虑了注塑成型的工艺特性，所有外观面的拔模斜度控制在1.5度以上，背面的加强筋厚度不超过主壁厚的60%，避免注塑成型后出现表面缩痕，影响外观漆面效果。保险杠的整体弧度完全贴合整车前脸的造型曲面，与大灯下边缘的贴合面做了阶梯式止口结构，能够阻挡雨水顺着缝隙流入机舱内部，同时在格栅后方预留了毫米波雷达的安装避让空间，适配不同配置车型的传感器加装需求，不需要额外修改主体模具结构，能够有效降低整车的零部件开发成本。日常
