钣金结构电子设备内置安装托架

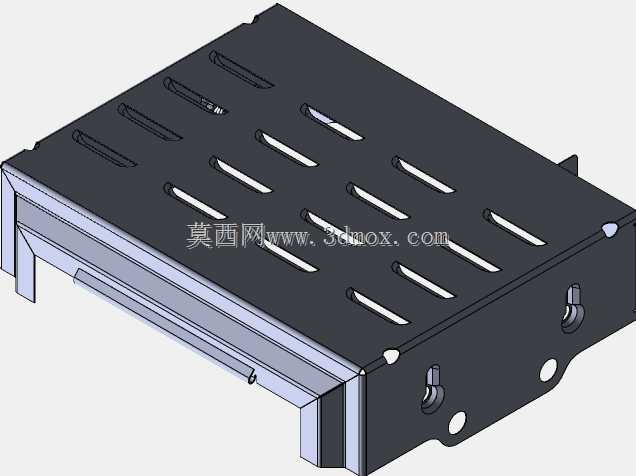

　　这类钣金托架多应用在工业控制机箱、嵌入式检测设备内部，用来承装核心传感模块、小型电路板组，是设备内部承载与防护的基础结构件。实际使用时，托架通过侧边的翻边安装孔与机箱内壁的立柱螺接固定，预留的安装孔位做了长圆槽设计，可适配±2mm的装配公差，降低机箱框架焊接变形带来的装配难度，避免现场安装时反复扩孔调整。从结构设计来看，主体采用1.2mm冷轧钢板一体冲压折弯成型，没有额外焊接拼接工序，所有折弯边都做了压死边处理，既提升边缘刚度避免划手，也能减少折弯处的应力集中，长期受振动工况下不会出现焊缝开裂的问题。顶面排布的多组长条形散热冲槽，顺着设备内部风道方向开设，不会阻断冷却气流的流通路径，相比圆形散热孔，

　　长槽在同等开孔面积下能保留更高的板面结构强度，不会因为开孔过多导致托架承重后出现中部下凹变形。侧边的卡扣式折弯结构，是为了快速卡装配套的传感模块外壳，装配时不需要额外打螺丝，对准卡扣推入即可完成模块固定，后期维护拆卸也只需要拨开卡扣就能取出模块，大幅提升产线装配和售后维护的效率。托架的折弯高度控制在35mm，刚好匹配常规小型传感模块的安装高度，不会额外占用机箱内部的垂直空间，底部预留的穿线缺口，方便模块的连接线从托架下方走线到机箱侧壁的接线端子排，避免线缆堆积在模块上方影响散热。设计时特意在托架的四个受力角做了局部小凸包冲压，相当于在平面上增加了加强筋结构，不需要额外焊接加强筋就能提升边角的抗变形能力，

　　在设备运输过程中承受颠簸振动时，边角不会因为受力出现弯折变形。所有冲切边缘都做了0.2mm的倒角去毛刺处理，避免装配时刮伤模块外壳或者划破线缆绝缘层，符合电气设备内部结构件的安全设计要求。这类结构的建模过程需要完整覆盖钣金设计的全流程特征，从基础平板绘制、折弯参数设置、冲裁特征添加，到成型特征的展开校验，每一步都要匹配实际冲压工艺的参数要求，确保最终导出的展开图能直接用于数控冲床的加工编程，不需要工艺人员二次调整尺寸。
