这套星型布置的活塞传动组件,常见于小排量航空动力、紧凑型内燃动力单元以及部分特种容积式流体转换设备中,核心作用是将五个活塞的直线往复运动同步汇聚到中心回转支点,完成动力的汇流输出,或是反过来由中心轴驱动各活塞完成容积变化,实现介质的增压与输送。

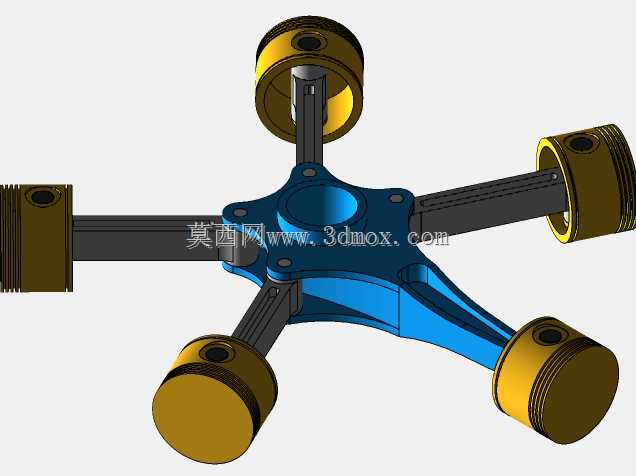

整体采用中心对称的五臂星形布局,五个活塞沿中心轮毂周向均匀分布,相邻活塞轴线夹角保持72度,这种排布能让各缸的往复惯性力在中心区域形成自然抵消,相比直列或V型排布,整机的径向尺寸更紧凑,运转时的整机振动控制更有优势。设计时首先要锁定的是中心安装法兰的定位基准,五个连杆轴颈的位置度直接决定各活塞的行程一致性,若周向位置偏差超过0.05mm,就会出现某一缸活塞撞缸、其余缸压缩比不足的问题。

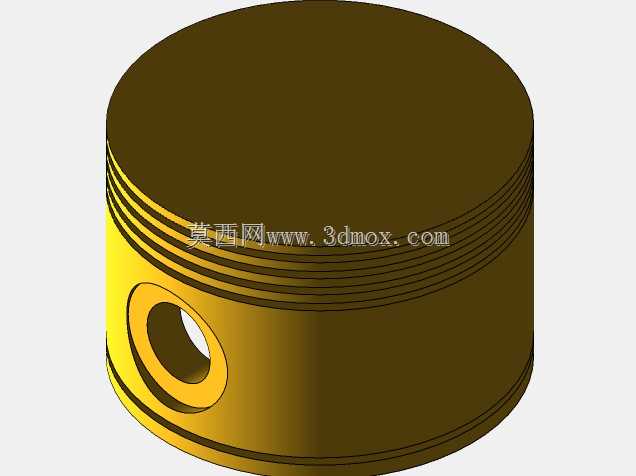

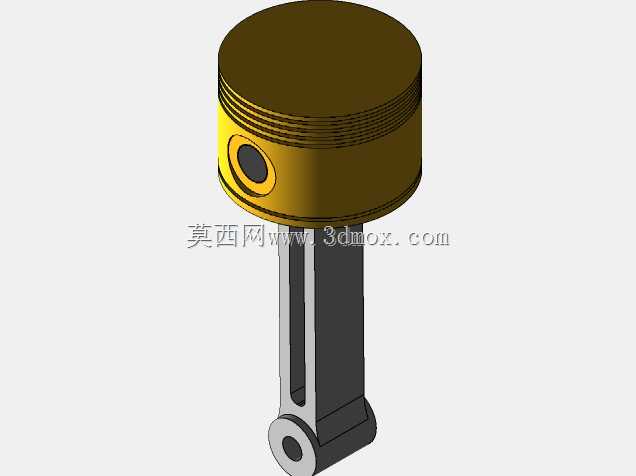

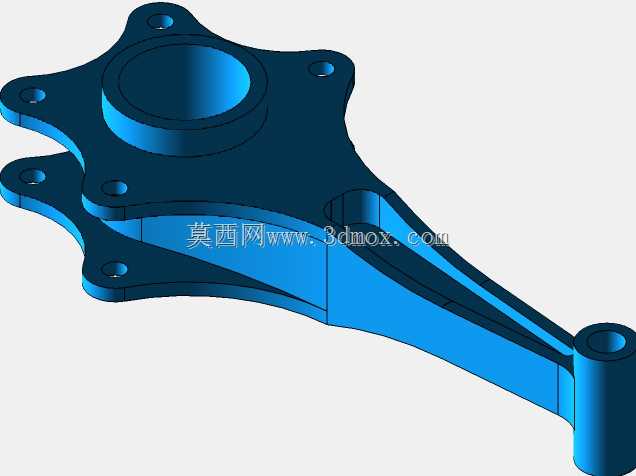

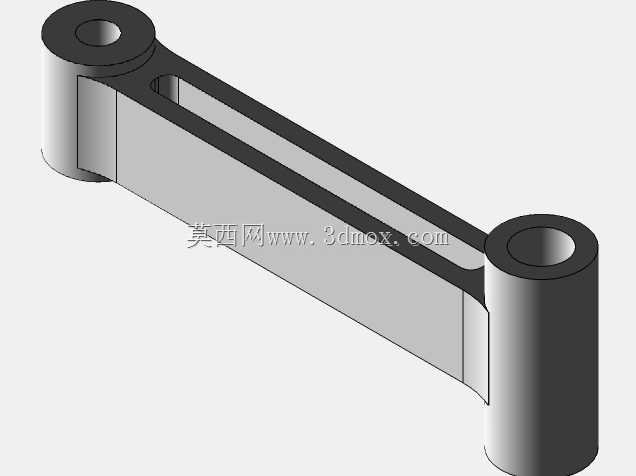

从结构细节来看,中心蓝色支架为整体式承载件,五个臂端分别加工出连杆铰接孔,孔内预留衬套安装位,用于降低铰接处的磨损速率,后期维护时仅需更换衬套即可恢复铰接精度,无需更换整个中心支架。每根连杆两端分别采用销接结构,一端与中心支架铰接,另一端嵌入活塞内部的销座,活塞外壁预留多道环槽,可根据使用场景装配密封环、导向环,若是内燃动力场景则装配气环与油环,若是流体增压场景则更换为适配介质的密封圈。
安装边界方面,这类组件的径向最大轮廓由五个活塞的外端圆周决定,设计配套壳体时,内壁与活塞外圆的径向间隙需控制在1.5-2mm,既要预留活塞受热膨胀的余量,也要避免间隙过大导致腔体密封失效。轴向方向上,活塞的前后止点位置由中心曲柄的偏心距决定,建模时需先确认偏心距数值,再反推连杆长度与活塞销孔的位置,保证活塞运行到上止点时不会与壳体端面发生碰撞,运行到下止点时连杆不会与中心支架的臂身发生运动干涉。
实际选型应用中,这类组件的优势在于动力输出轴的转速波动更小,五个活塞交替做功,每转内可完成五次动力冲程,扭矩输出的平顺性远优于单缸或双缸结构。同时径向布局的形式让整机的轴向长度大幅缩短,非常适合对安装轴向空间有严格限制的设备场景。建模过程中需重点校验各运动部件的包络轨迹,尤其是连杆在最大摆角位置时,与相邻活塞、中心支架的间隙是否满足设计要求,同时活塞销与销座的配合公差需按照过渡配合选取,保证工作温度下既不会松旷窜动,也不会出现抱死卡滞的情况。
