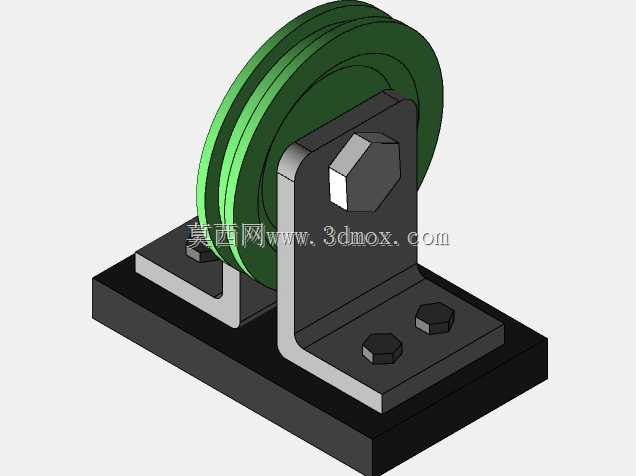

带立式支座的槽面导向滚轮组件

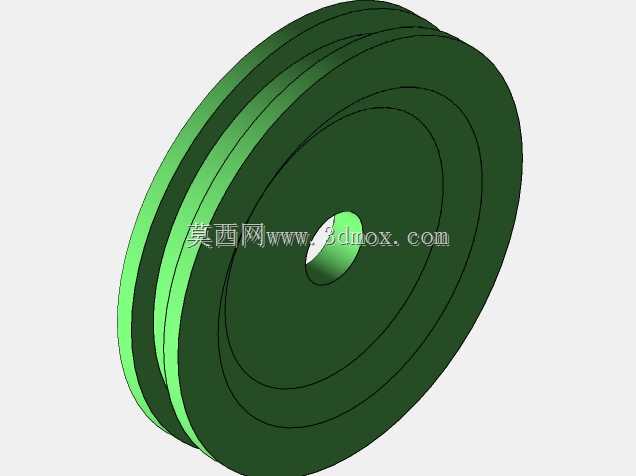

　　这套滚轮组件在轻型输送线、物料滑移导轨、工装板导向工位中十分常见，核心作用是通过轮槽约束圆柱轨道或钢丝绳的运动轨迹，把滑动摩擦转化为滚动摩擦，降低移动阻力，同时承担径向载荷并限制侧向窜动。轮体采用双凸缘槽面结构，槽型圆弧与被导向件外径匹配，两侧凸缘能够防止轨道在启停或受侧向力时脱开；轮心预留通孔，可通过六角头螺栓贯穿支座立板形成铰接转轴，螺母端留出适当间隙，保证轮体转动灵活而不出现轴向旷量。

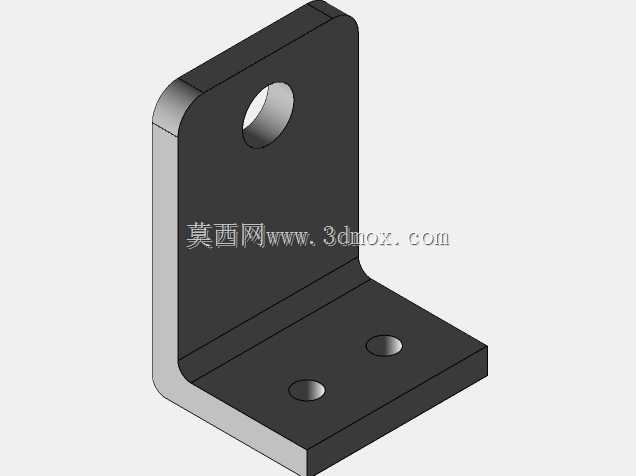

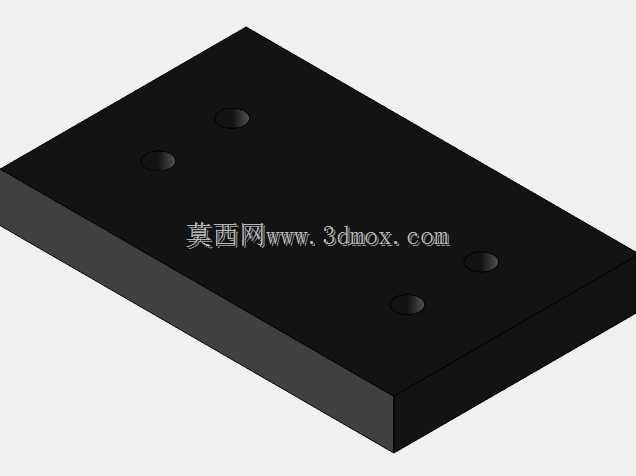

　　支座采用折弯板式结构，底部为矩形安装平板，上面布置两个沉孔或螺栓过孔，用于将整个组件固定在设备机架、线体铝型材或焊接底座上；立板与底板之间保留折弯圆角，既减少应力集中，也提升悬臂部位的抗弯能力。设计时需要先确认安装边界：底板两孔的中心距决定了机架上的开孔位置，立板高度决定轮槽中心高，而轮体外径与总宽则影响周边护板、张紧机构的避让空间。若用于钢丝绳导向，还要校核轮槽底径与绳径的比值，避免弯曲半径过小造成钢丝绳早期疲劳断丝。

　　从装配关系看，轮体位于两立板之间，转轴螺栓同时承担支撑和定位功能，因此螺栓强度等级、螺母防松方式以及垫圈选择都要结合载荷与转速确定。低速轻载场景可使用普通六角螺栓配合平垫、弹垫；频繁往复或存在振动的工位，则应考虑尼龙锁紧螺母或开槽螺母配开口销。底板与支撑面贴合后，两个安装螺栓需均匀预紧，防止单侧受力导致立板偏斜，进而引起轮体卡滞或异常磨损。

　　建模过程中，可先按实际安装空间确定底板轮廓与孔位，再向上建立立板并确定轮轴中心高；轮体部分单独绘制截面轮廓后旋转生成，槽面尺寸依据轨道直径或绳径取值。装配时利用同轴心约束把轮体孔与螺栓对齐，再用重合约束控制轮体与立板间隙，最后检查转动时轮缘是否与底板、紧固件发生干涉。出工程图时，除了表达总装外形和安装尺寸，还应通过爆炸视图明确螺栓、螺母、垫圈与轮体、支座的装配顺序，并在材料明细表中标明各件数量与规格，方便车间按图领料和组装调试。
