直列四缸往复式发动机核心结构展示

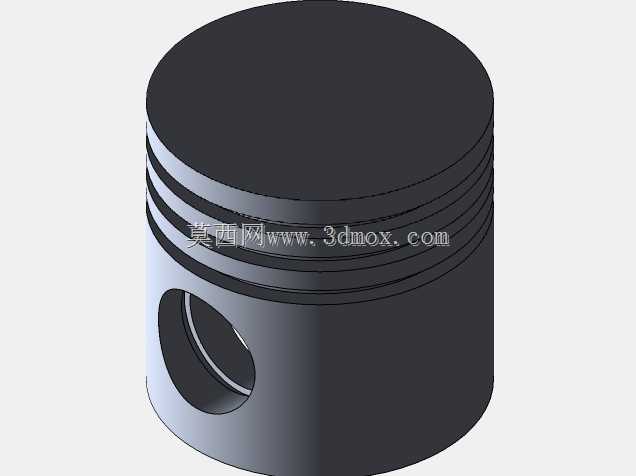

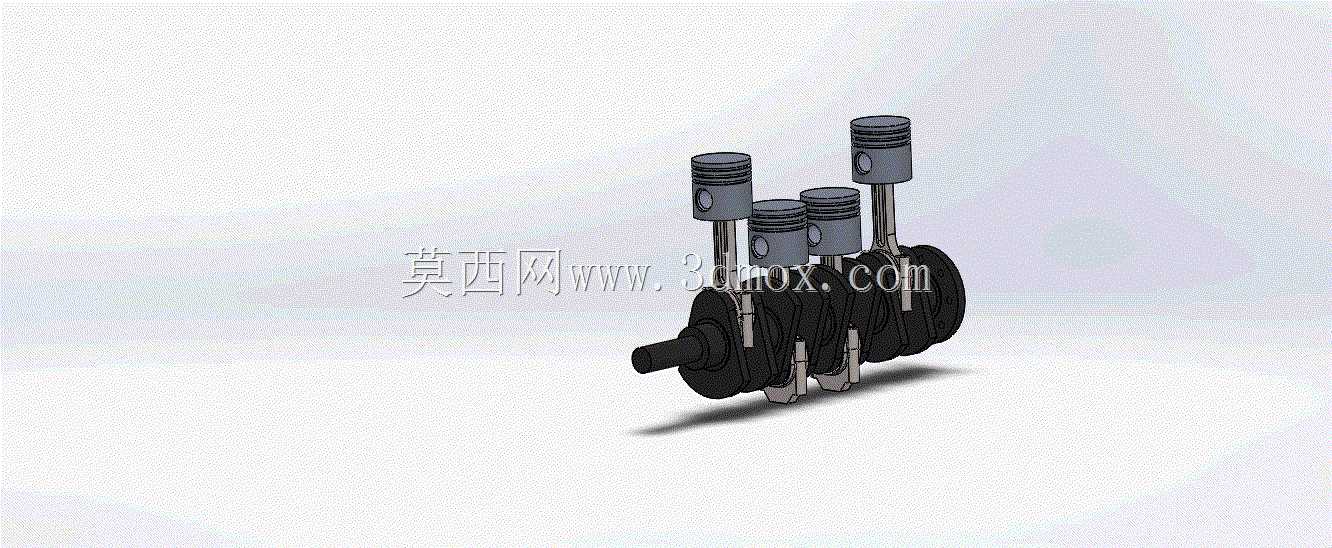

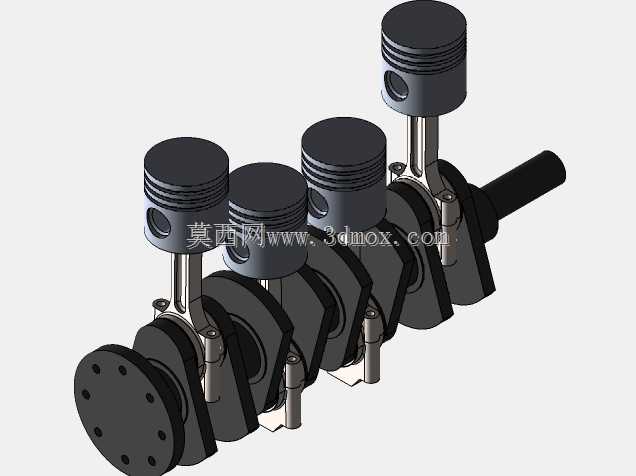

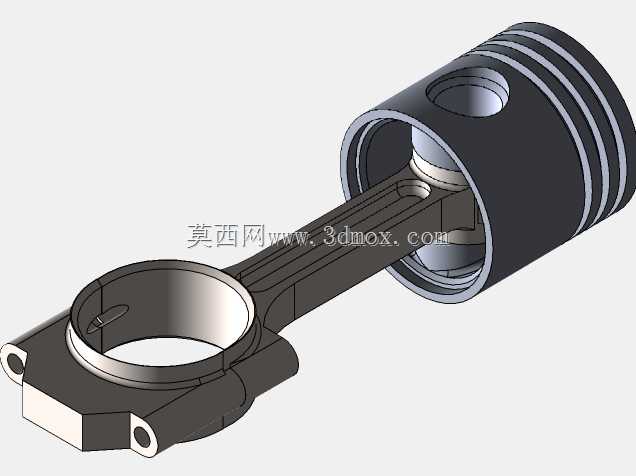

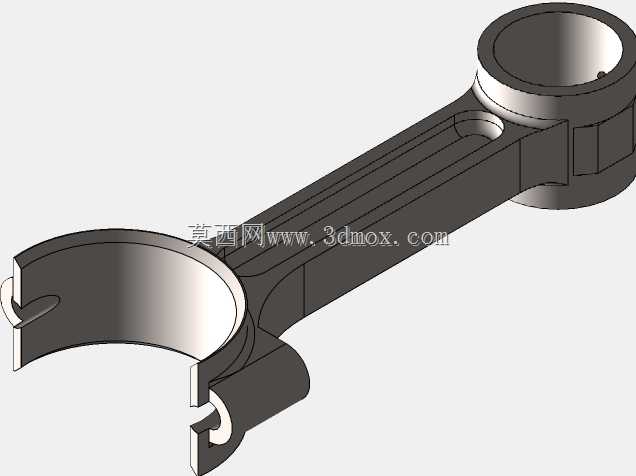

　　在中小排量乘用车、通用小型发电机组、园林动力设备、小型工程机械的动力配套场景中，直列四缸往复式发动机是应用覆盖面极广的动力单元，本次呈现的核心结构模型，完整还原了该类动力装置的核心运动组件配合关系，可直接用于结构原理演示、运动仿真验证、教学实训展示等场景。从实际工程应用角度看，这类动力单元的核心价值在于通过可控的燃料化学能释放，将燃烧产生的气体压力稳定转化为旋转机械能输出，整套结构的设计核心围绕曲柄连杆机构的运动匹配展开，需要兼顾活塞往复运动的直线度、曲轴旋转的动平衡、连杆摆动的受力合理性，避免运行过程中出现卡滞、偏磨、振动超差等工程问题。模型中完整呈现了四个活塞组件、对应连杆、整体式曲轴的装配关系，活塞裙部的型线设计、

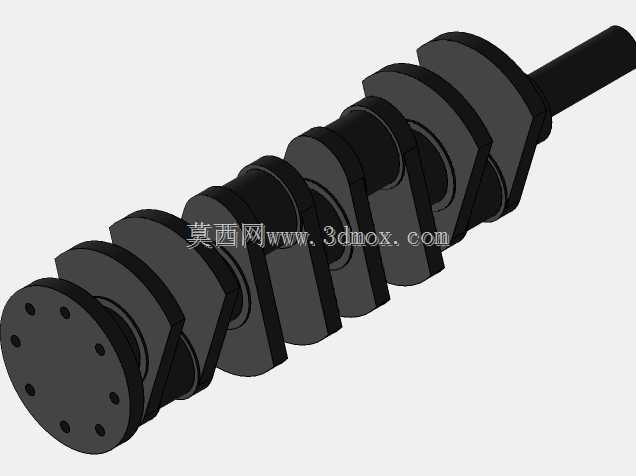

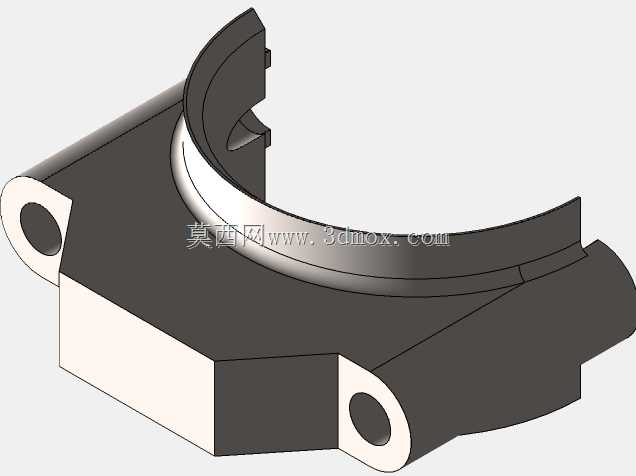

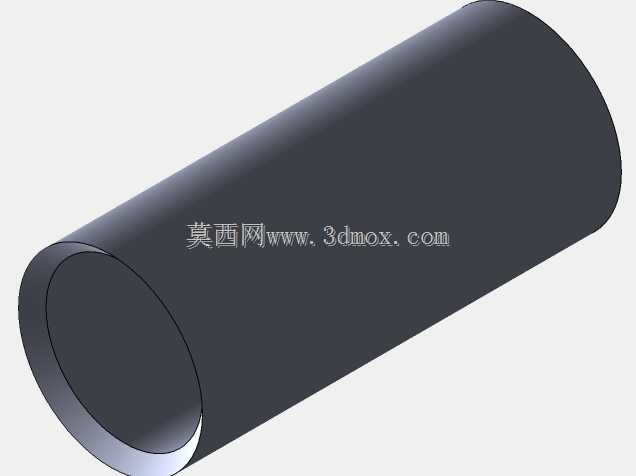

　　活塞销的安装定位、连杆大头的剖分结构、曲轴曲柄销与主轴颈的过渡圆角都做了还原，这些细节直接决定了组件的安装边界与运行可靠性：活塞在气缸内的往复行程决定了整机的排量基础参数，曲轴的主轴颈间距对应缸体的主轴承座安装孔位尺寸，连杆的长度直接影响整机的压缩比与活塞侧压力大小，在做整机配套设计时，这些尺寸边界是与缸体、缸盖、飞轮壳等周边部件匹配的核心依据。不同于整机外观模型，该结构模型重点突出动力转换核心组件的配合逻辑，可直观观察活塞从上止点到下止点运动过程中，连杆带动曲轴做旋转运动的完整轨迹，对于刚接触动力结构设计的从业者而言，能快速理解往复式动力的核心运动原理；对于做结构优化的工程师而言，可基于该模型调整曲柄半径、连杆长度、

　　活塞压缩高度等核心参数，验证不同参数组合下的活塞运动加速度、连杆摆角、曲轴受力变化，为后续的性能优化提供基础参照。在实际选型配套过程中，这类核心结构的尺寸边界直接决定了动力单元的横向、纵向安装空间，四缸直列的布局形式让整机宽度尺寸控制在较小范围，适配多数前置前驱乘用车的机舱布局，也能满足小型固定式动力设备的紧凑安装需求，模型中各组件的装配间隙参考了量产机型的工程公差设定，活塞与气缸壁的配合间隙、连杆大头与曲柄销的配合间隙、曲轴轴向窜动间隙都符合常规内燃机的设计规范，可直接用于装配工艺演示、公差分析实训等场景。
