平行轴偏心补偿式奥德姆联轴器结构

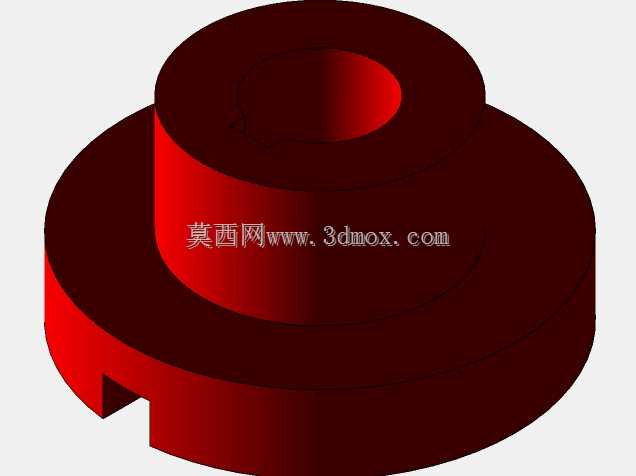

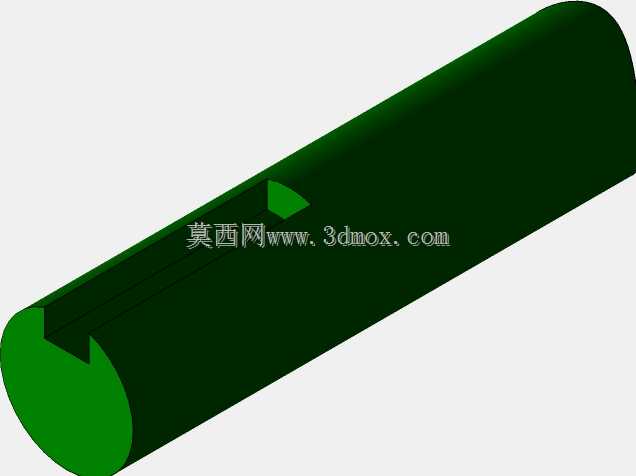

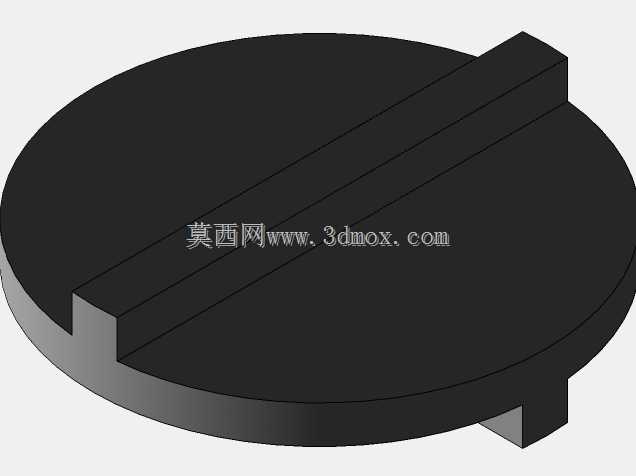

　　在轻工输送、小型自动化装配线、精密检测台这类对轴系安装公差有一定容忍度的传动场景里，两轴平行但存在小幅径向偏移的情况十分常见，强行使用刚性联轴器会导致轴承受额外径向力，大幅缩短轴承、密封件的使用寿命，这类场景下十字滑块式的奥德姆联轴器是性价比极高的选型方案。这款联轴器采用中间浮动滑块配合两端带榫槽的轴套结构，两端轴套分别与主动轴、从动轴通过紧定螺钉实现周向固定，中间的十字滑块两侧的凸榫分别嵌入两端轴套的对应凹槽内，传动过程中滑块可在槽内小幅滑动，以此补偿两轴之间的径向安装偏差，不会因为轴系不对中产生额外的内应力。从结构设计逻辑来看，两端轴套采用台阶式结构，靠近轴端的位置做了轴伸避让的通孔，轴孔直径适配常见的小功率传动光轴尺寸，

　　安装时无需复杂的对中工装，只要将两轴插入对应轴孔，拧紧紧定螺钉即可完成装配，后期维护拆卸也十分便捷。外形上整体为对称式回转结构，最大外径控制在适配小功率传动的尺寸区间，轴向总长度预留了足够的滑块滑动余量，安装时不需要额外预留过大的轴向空间，可直接替换同尺寸段的刚性联轴器，不需要改动原有设备的安装机架尺寸。实际运行过程中，中间滑块与轴套榫槽之间为滑动摩擦，适合转速不超过每分钟千转的中低速传动场景，传动过程中无背隙的特性也能满足部分对传动精度有基础要求的工位使用，相比膜片联轴器、波纹管联轴器这类弹性联轴器，它的抗冲击负载能力更强，在存在小幅振动的输送线工位上使用寿命更长，同时加工难度更低，普通机加工设备即可完成全部零件的加工，

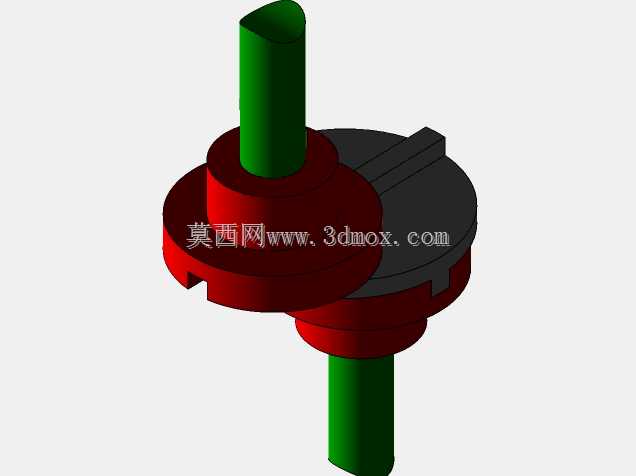

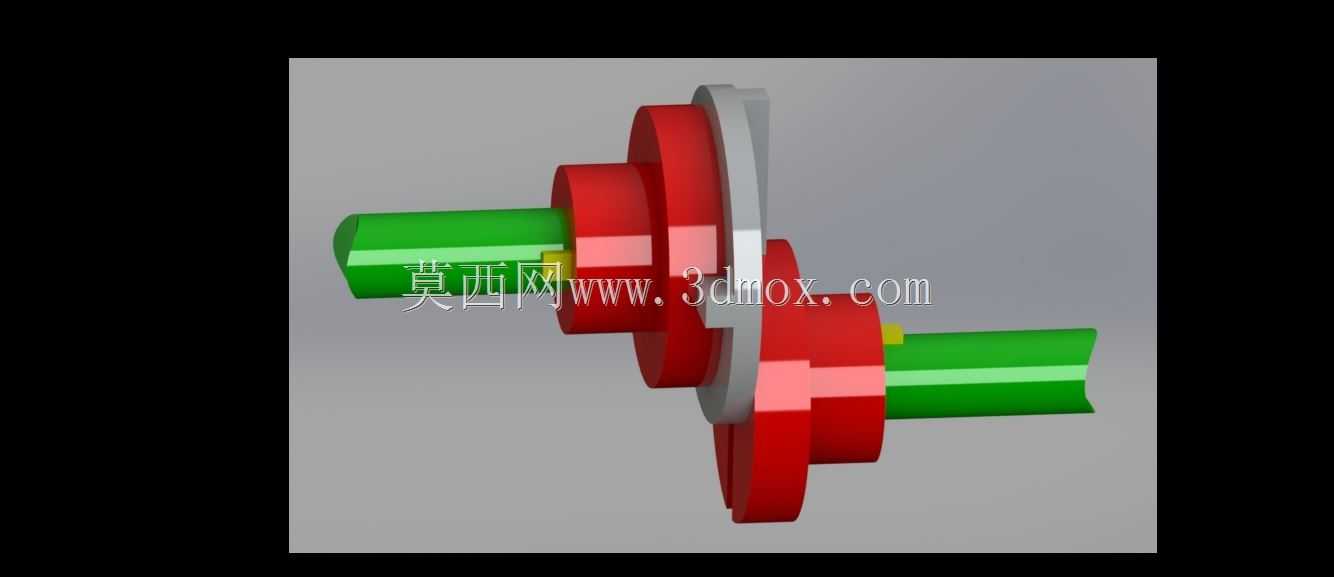

　　制造成本仅为同规格精密弹性联轴器的三分之一左右。建模过程中严格按照实际装配关系做了配合约束，中间滑块与两侧轴套的榫槽配合保留了合理的滑动间隙，还原了实际产品的装配公差，可直接用于传动方案的装配干涉检查、运动仿真验证，也能作为非标设备选型时的尺寸参考依据，帮助设计人员快速完成轴系部分的结构排布，避免出现安装空间不足、轴伸长度不匹配的设计问题。
