黄黑警示涂装起重机双钩吊具结构

　　该吊具结构主要应用于厂区重型物料转运、港口集装箱装卸、钢结构件吊装等高频起重作业场景，作为起重设备与被吊载荷之间的核心传力部件，承担载荷传递、吊装姿态稳定的核心作用，可适配双吊点对称载荷的吊装需求，避免单钩吊装时易出现的载荷偏摆、应力集中问题。从功能特性来看，双钩布局可将总载荷均匀分配至两个钩体，单钩受力较同吨位单钩吊具降低40%左右，适配长形构件、对称分布重型部件的吊装作业，钩体采用大曲率圆弧过渡设计，可减少与吊装索具接触位置的应力集中，避免索具长期弯折出现疲劳损伤；上部滑轮组架体集成滑轮安装位，可直接适配起重设备的钢丝绳缠绕路径，架体两侧设置的限位轴肩可避免钢丝绳在作业过程中脱出滑轮槽，

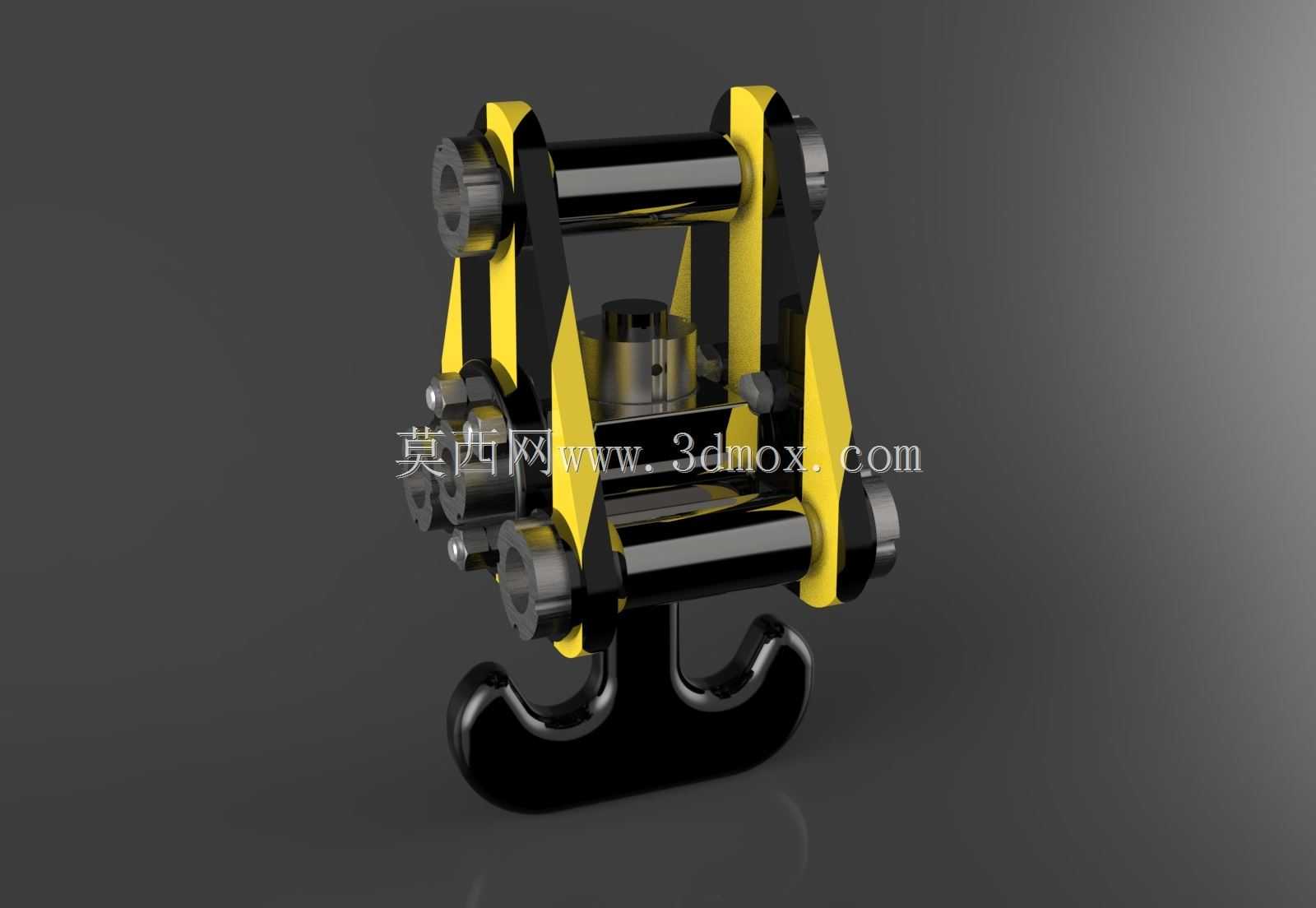

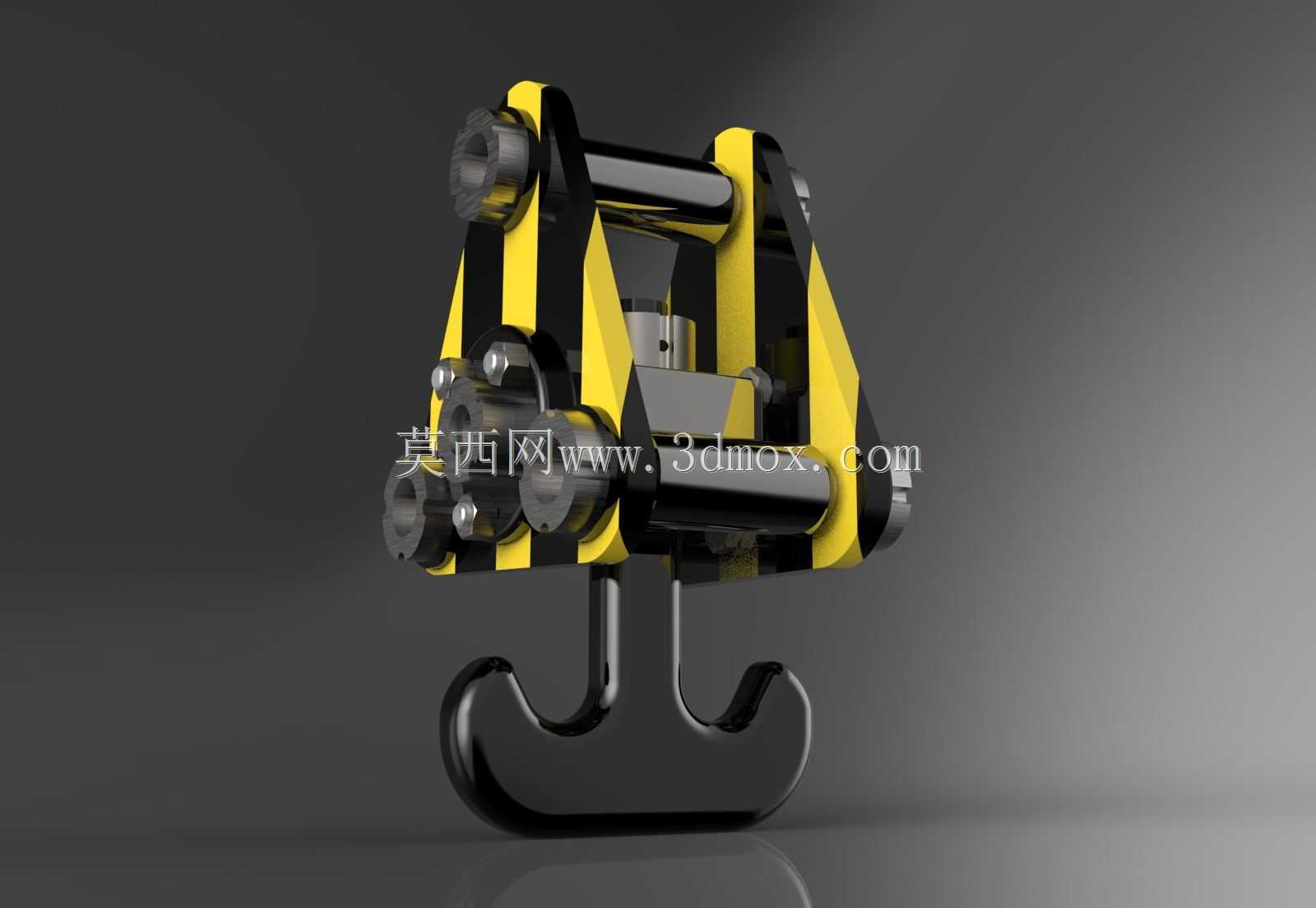

　　黄黑相间的高对比度警示涂装可在作业现场复杂光线环境下提升吊具辨识度，提醒现场作业人员注意吊装作业范围，降低安全隐患。设计过程中优先考虑受力路径的合理性，整体受力从钩体向上传递至中部连接轴，再通过架体分散至两侧滑轮轴，最终传递至起重钢丝绳，所有传力部件均采用对称布局，避免偏载带来的附加弯矩；架体侧板采用加厚板材加工，连接轴与侧板的配合位置设置耐磨衬套，可减少长期转动带来的磨损，延长部件维护周期。安装边界方面，上部架体的滑轮安装间距适配常规起重小车的滑轮组中心距，无需额外改装即可适配多数中小吨位桥式起重机、门式起重机的起重小车，钩体开口尺寸适配常规直径的吊装钢丝绳、卸扣规格，下部钩尖位置设置防脱挡片安装位，

　　可加装防脱装置避免索具从钩口脱出；整体外形尺寸在满足额定载荷受力要求的前提下尽可能压缩架体高度，可提升起重作业的有效起升高度，减少吊具自身占用的起升空间，适配厂房内净空有限的作业场景。建模过程中对所有配合面均做了公差预留，轴类部件与孔位的配合间隙符合起重设备部件的装配公差要求，涂装分层设计可直观区分金属基材、警示涂层、耐磨部件的不同区域，方便后续做结构有限元分析时的材料属性赋值，也可直接用于作业场景的渲染展示，辅助现场作业人员做吊装方案的可视化交底。
