1吨载重移动式小型龙门起重设备结构

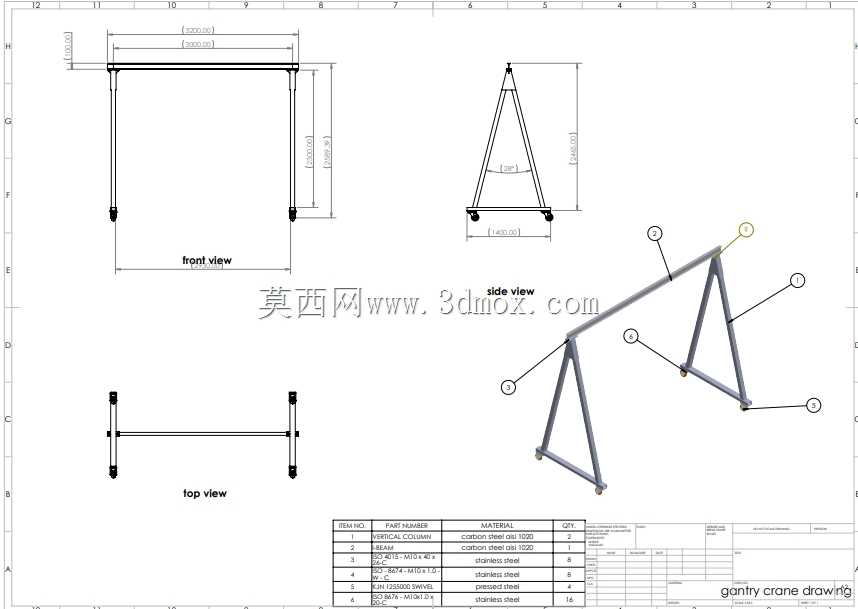

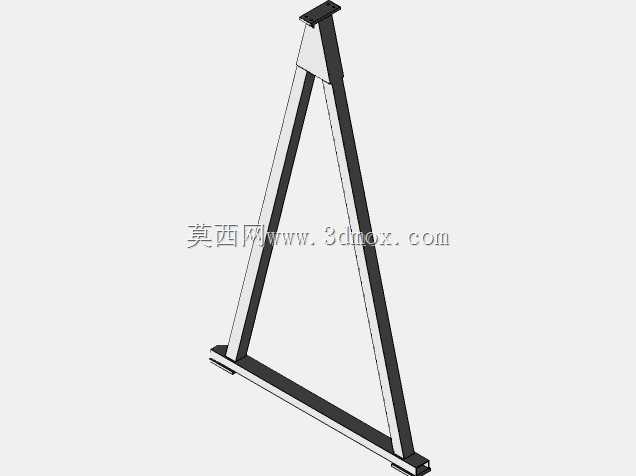

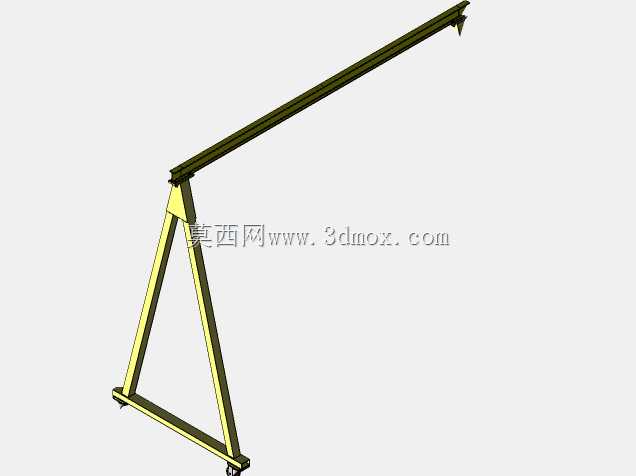

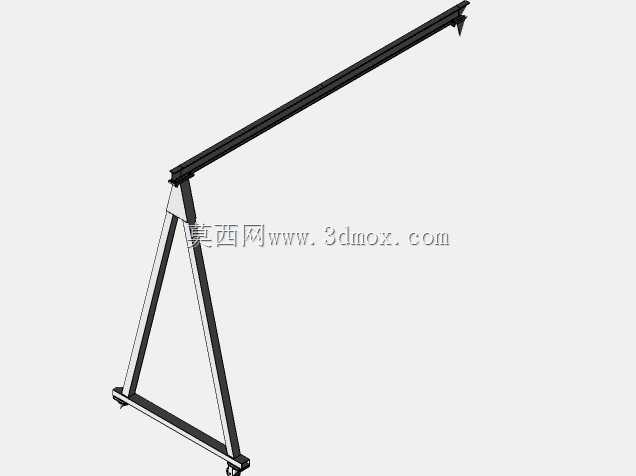

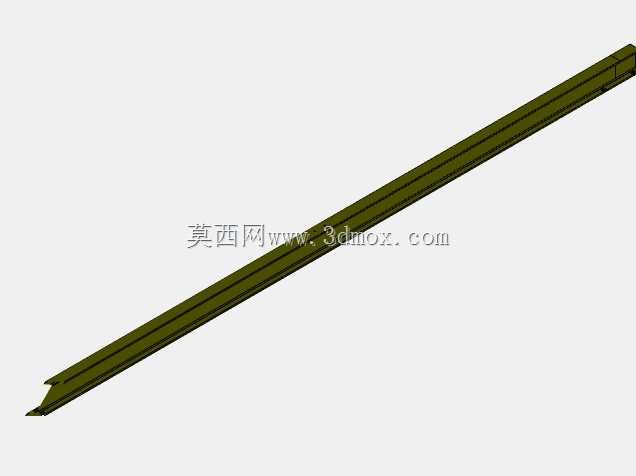

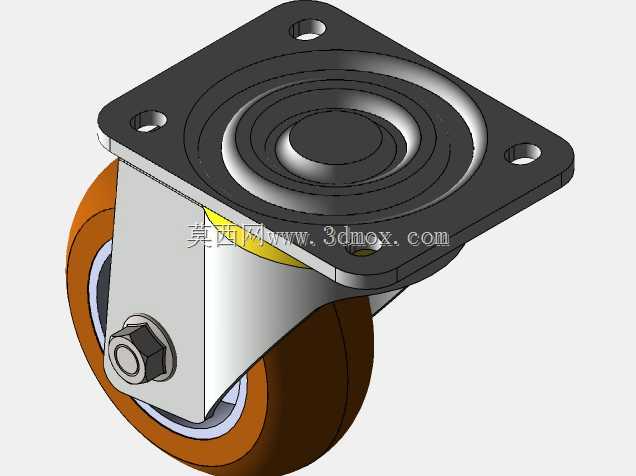

　　这款1吨级小型龙门起重结构，主要面向小型机加工车间、设备维修站点、仓储小件装卸区这类没有配置大型行吊的作业场景，解决小吨位工件、工装、设备部件的短距离移位与吊装对位需求，填补了固定起重设备覆盖不到的零散吊装作业空白。从结构设计逻辑来看，整体采用对称门式框架布局，两根竖直支腿采用上窄下宽的外倾式设计，相比垂直支腿能大幅提升吊装作业时的侧向稳定性，避免起吊过程中因载荷小幅偏摆引发的架体侧倾风险，支腿底部配置万向脚轮，可在平整硬化地面上灵活推移，无需预埋轨道或者固定安装，作业位置可根据实际需求随时调整，适配多工位零散吊装的使用需求。顶部横梁采用等截面直梁结构，作为主要承载部件，梁体截面经过载荷校核，

　　在1吨额定起重量下的挠度控制在工程允许范围内，避免起吊时横梁下挠量过大影响作业安全，横梁两端与支腿的连接位置采用刚性节点设计，传递竖向载荷的同时可抵消部分水平方向的分力，整体框架的受力路径清晰，载荷从吊点传递至横梁，再通过两侧支腿分散传递至地面脚轮，最终作用于作业地面。在安装边界方面，该设备的整体高度适配常规标准厂房的层高，可顺利通过常规车间的通道门，无需对车间现有建筑结构做改造，支腿的横向跨度经过优化，既保证了足够的作业覆盖宽度，可容纳常规小型机床、工件台的尺寸，又不会因跨度过大导致横梁受力条件恶化，推移过程中也能顺利通过车间内的常规通道。从功能特性上看，该结构可配套手拉葫芦或者小型电动葫芦使用，

　　起升高度可根据实际作业需求选配葫芦的链条长度，脚轮配置锁定结构，吊装作业时可锁定脚轮避免架体滑移，非作业状态下可快速推移至车间边角位置存放，不占用生产作业的核心通道空间。设计过程中充分考虑了小型作业场景的使用痛点，没有冗余的复杂结构，所有构件均采用常用型材加工，加工制作门槛低，后期维护更换配件也十分便捷，针对日常使用中可能出现的磕碰、载荷小幅超限等情况，主要承载部件都预留了足够的安全系数，支腿与横梁的连接位置也做了加强处理，避免长期交变载荷下出现连接松动的问题。这类小型龙门结构相比大型起重设备，投入成本低，部署灵活，对于小批量生产、设备维保类的作业场景实用性极强，建模过程中对各个连接节点、脚轮安装位、横梁吊点位置都做了精准的结构还原，可直接作为同类型设备设计的参考依据，也可用于指导实际生产加工中的构件下料与装配对位。
