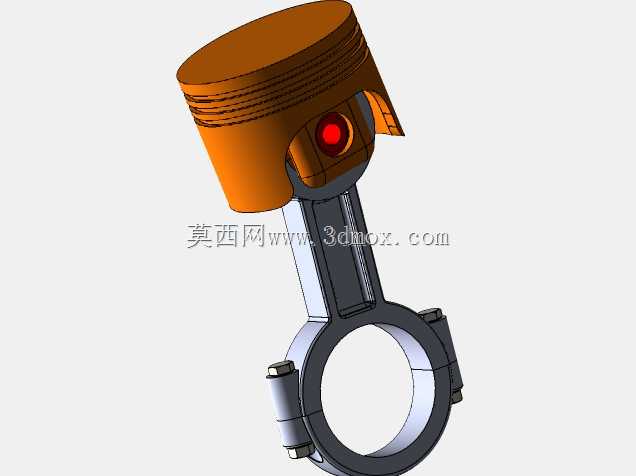

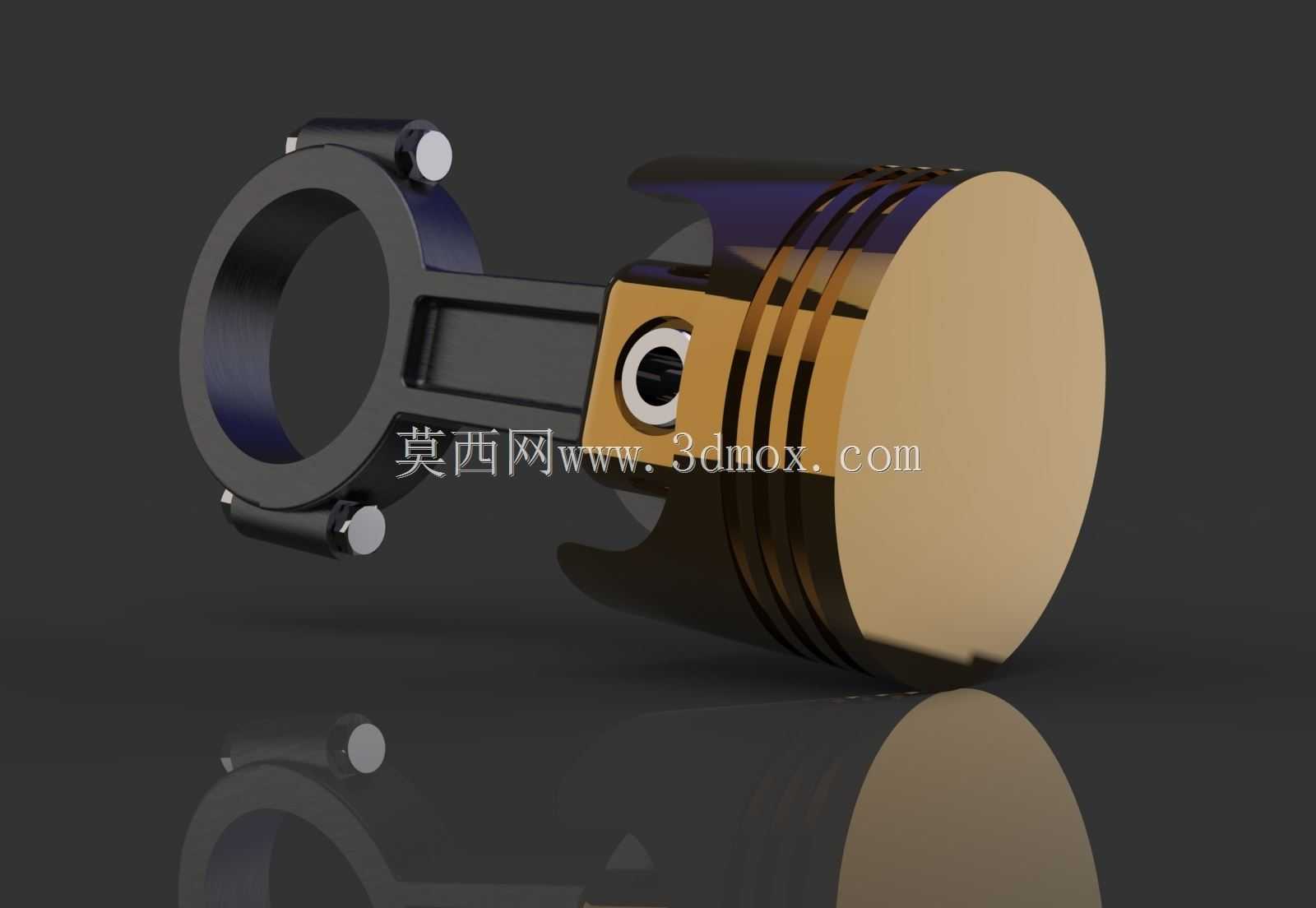

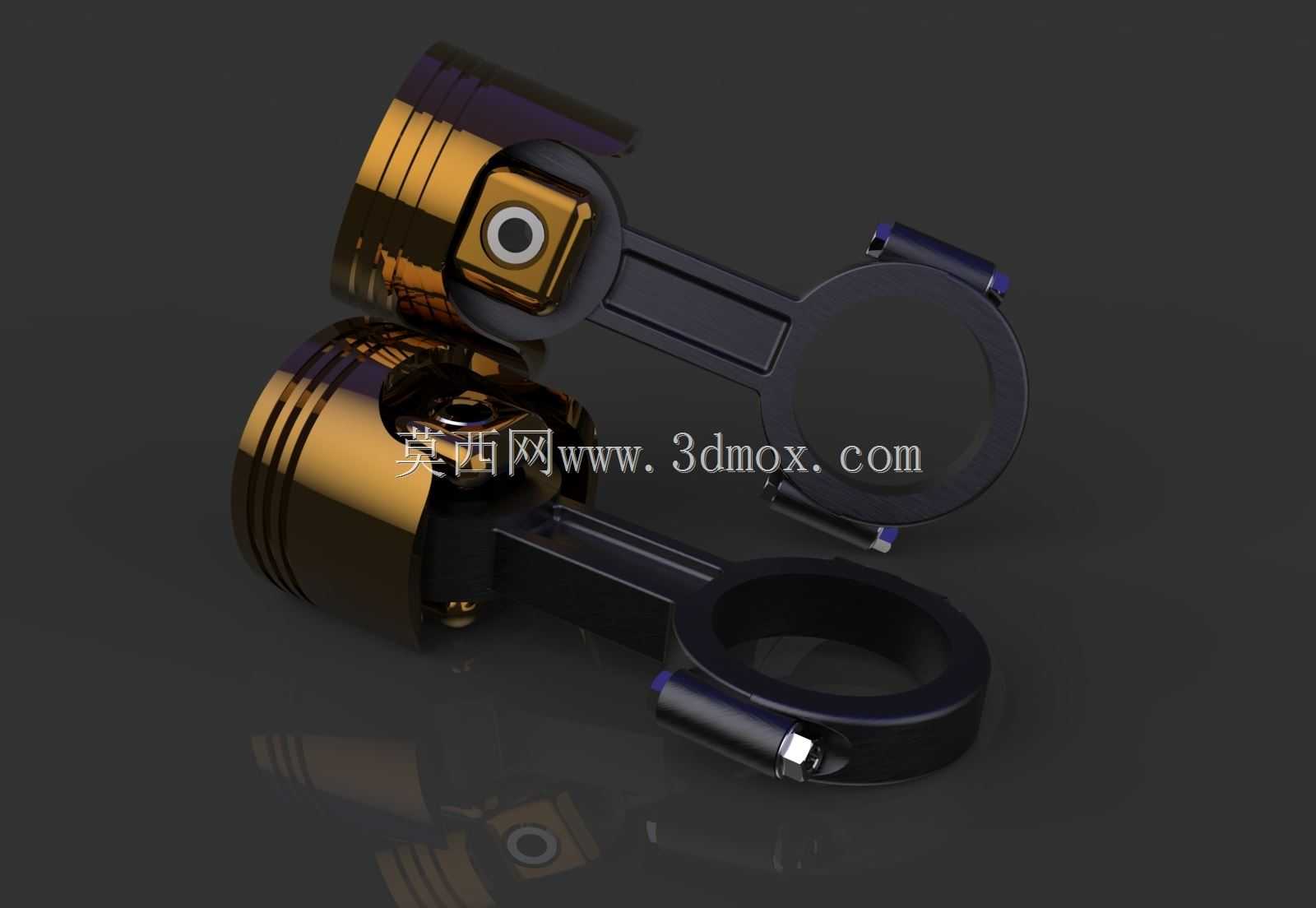

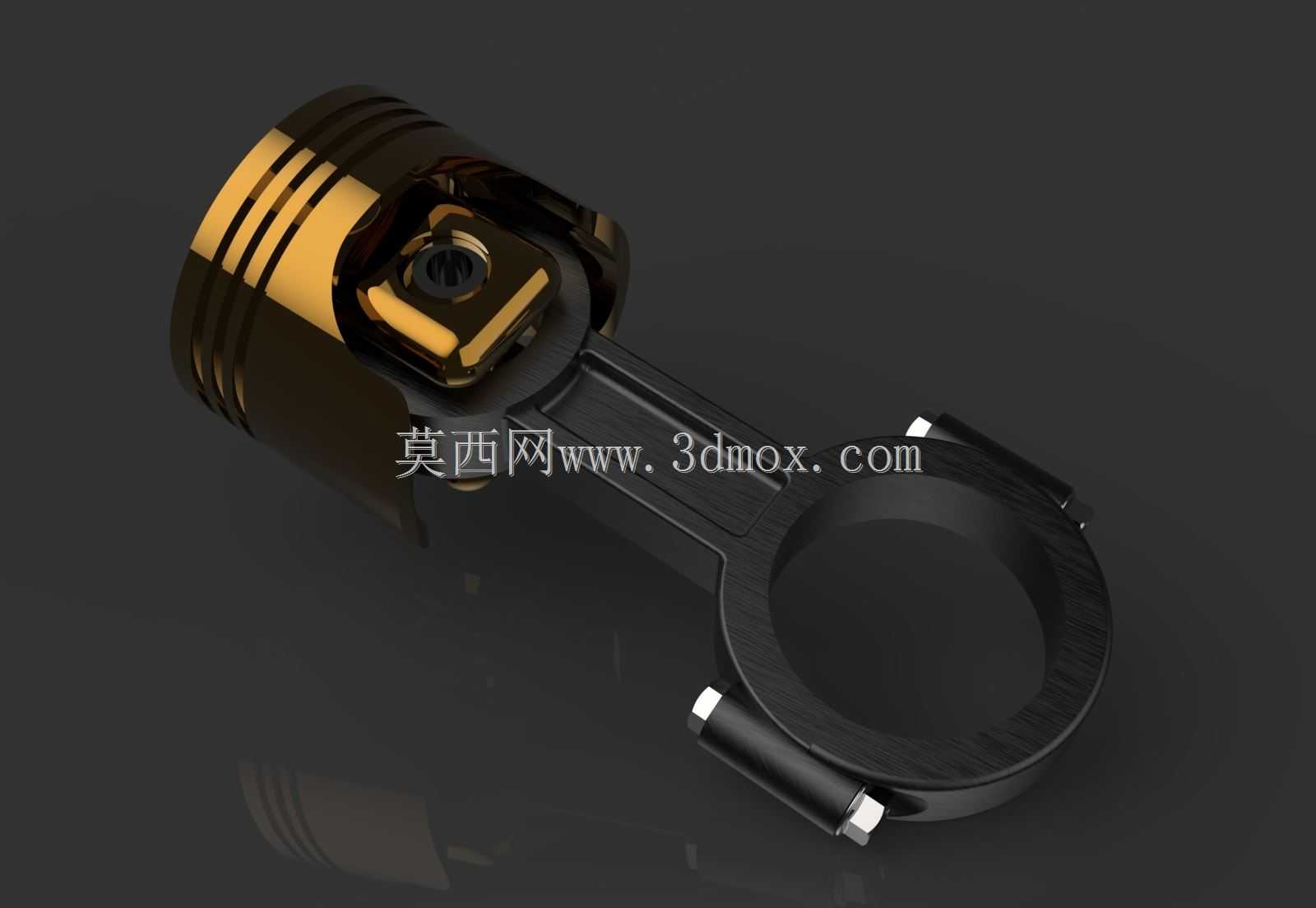

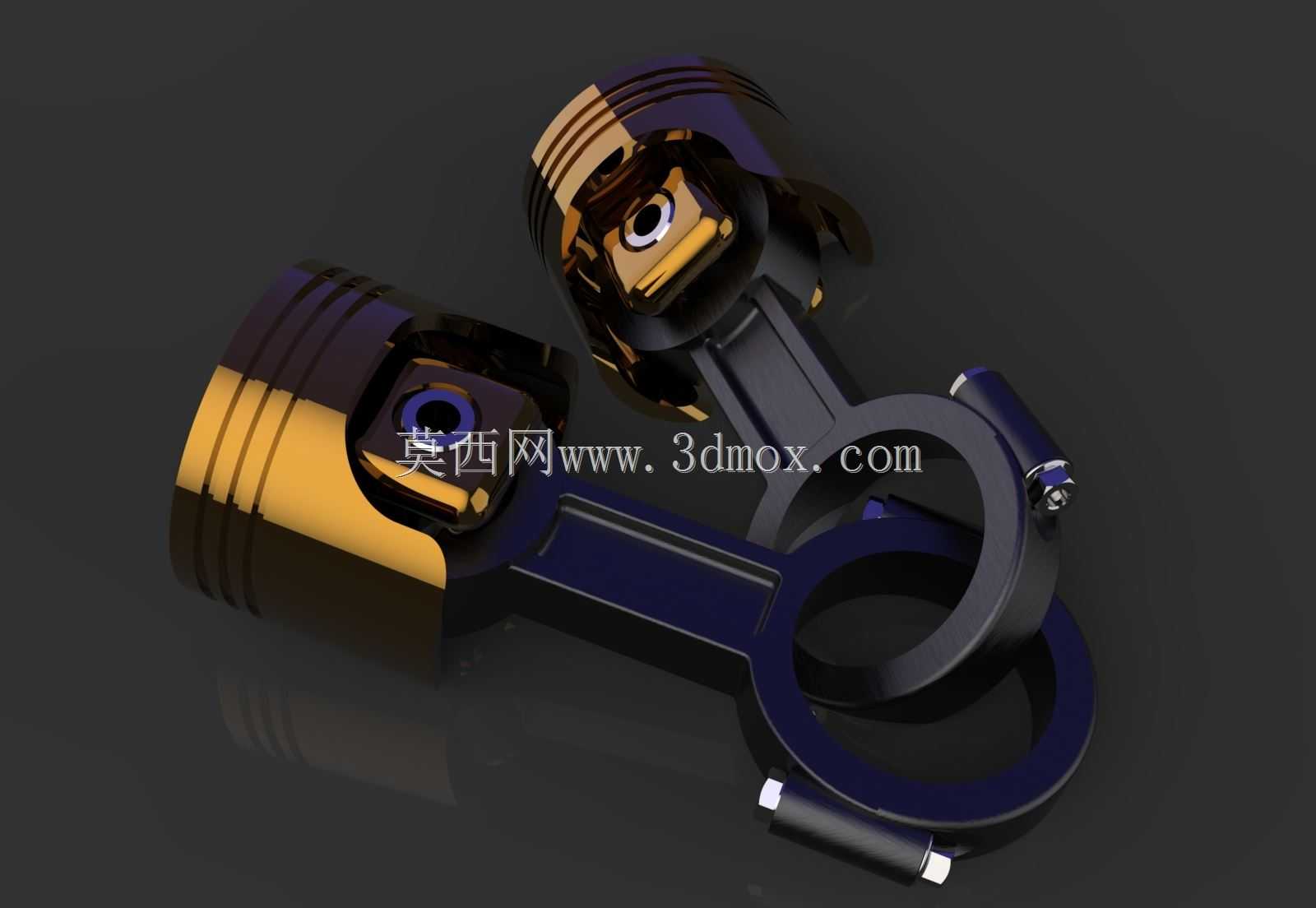

汽车发动机活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛应用于乘用车、商用车的往复式汽油及柴油发动机中，也可作为小型通用动力机械、发电机组动力单元的核心运动部件参考。从实际工况出发，活塞头部设计有三道环槽结构，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部采用型线优化设计，并非正圆柱结构，而是在冷态下预留了热膨胀余量，工作状态下受热膨胀后可与气缸壁保持均匀贴合间隙，既避免冷启动敲缸，也能防止热态下活塞卡滞在气缸内。

　　活塞销孔采用半浮式安装匹配设计，销座位置做了加强筋过渡，可承受燃气爆发瞬间的冲击载荷，避免销座位置出现应力集中开裂的失效问题。连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少发动机高速运转时的惯性力负载，连杆大头采用分体式斜切口设计，匹配连杆螺栓实现与曲轴连杆轴颈的紧固连接，切口位置的定位结构可保证装配时连杆盖与杆身的对位精度，避免装配错位造成轴颈偏磨。建模过程中严格遵循实际安装边界约束，活塞整体外径与对应气缸内径保持标准配合间隙，连杆大小头中心距符合对应排量发动机的冲程设计参数，活塞销的直径、连杆大头孔径均与对应规格的曲轴、活塞销尺寸形成匹配关系，可直接用于发动机曲柄连杆机构的运动仿真、

　　受力分析工作，也可作为教学场景下讲解内燃机结构、装配关系的直观演示模型。整套组件的细节还原度覆盖了实际生产中的倒角、退刀槽、减重凹坑等工艺结构，没有过度简化影响结构认知的关键特征，能够准确呈现活塞连杆组在发动机内的装配关系与运动逻辑。
