层叠式精密工装盖模组结构设计

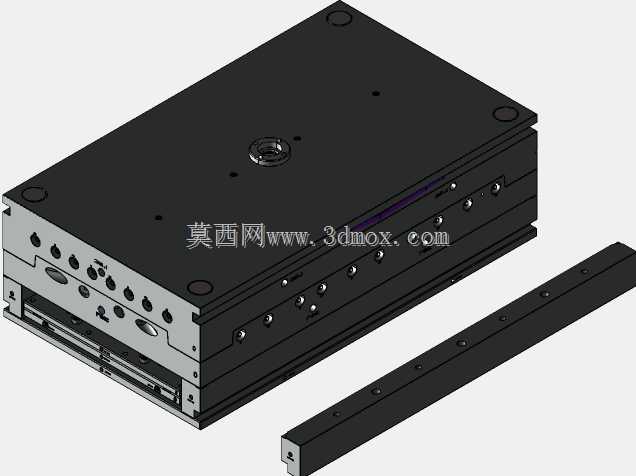

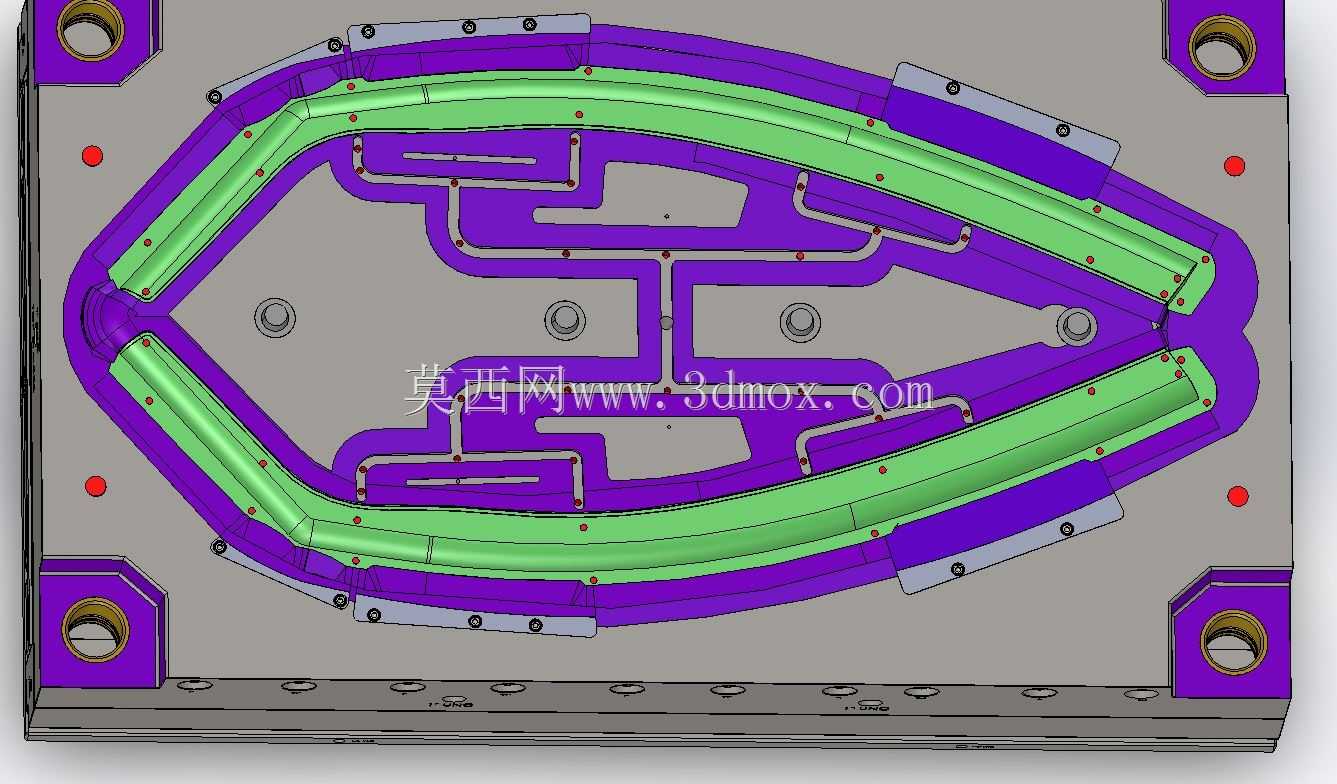

　　这套层叠结构的工装盖组件，主要面向精密加工工位的工件定位与防护场景，在小型精密零件冲压、检测工位的上下料环节中，承担工件承载、定位基准提供以及工位防尘防护的作用，能适配自动化产线的快换工装需求，减少工位切换时的调校时间。从结构设计逻辑来看，整体采用多层板叠合的装配形式，底座层预留了与线性导轨配合的安装槽位，可直接嵌入产线现有输送导轨实现滑移动作，不需要额外加装转接板，降低了工位改造的适配成本。中层板集成了多组定位销孔与螺纹安装位，可根据不同加工工件的外形更换定位镶件，镶件采用沉头螺丝固定，更换时不需要拆解整个模组，单工位换型时间可控制在十分钟以内。顶层盖板设置了居中的快换接头接口，可对接气路或检测探头，

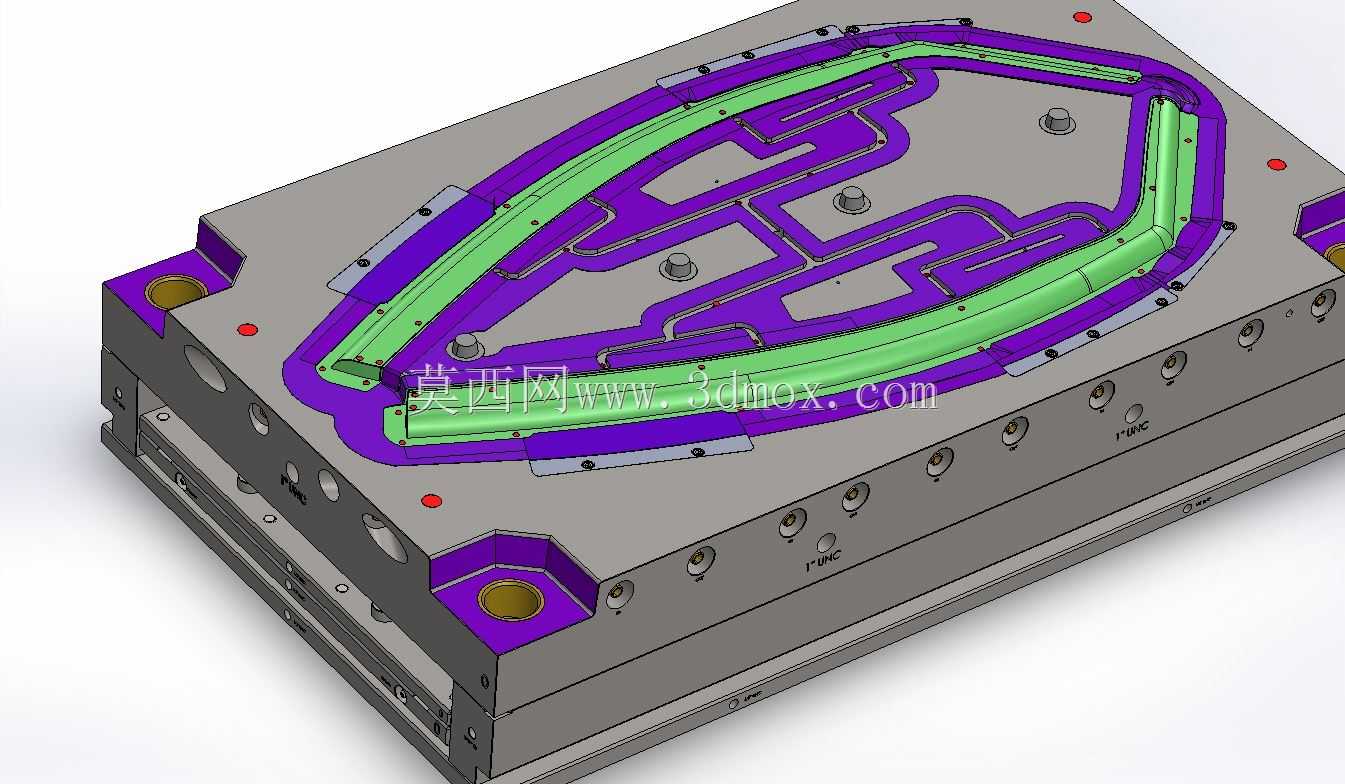

　　在工件压紧作业时能提供稳定的压紧力传导，同时盖板边缘做了0.5mm的倒角处理，避免上下料过程中刮蹭工件表面。安装边界方面，整体为规整的长方体结构，侧边安装孔位采用等间距排布，相邻孔位中心距保持20mm的整数倍，可兼容市面上主流的工装台板安装孔系，不需要重新在台板上打孔攻丝。侧边预留的多组过线孔，可容纳传感器信号线与气路管线穿过，管线排布时可顺着模组侧边的走线槽固定，避免滑移动作中管线被拉扯磨损。设计过程中特意将所有外露螺丝都设置在模组侧面，顶面保持完整平面，不会出现凸起结构干涉工件取放，同时各层板之间采用定位销保证装配精度，重复装配的位置公差可控制在0.02mm以内，满足精密加工工位的定位精度要求。在实际产线应用中，

　　这套组件可配合顶升机构使用，当工件输送到加工位时，模组沿导轨滑移到加工点位，顶升机构将模组顶起与加工机头对接，完成加工后模组下降回到输送线，流转到下一个工位，整个动作流程不需要人工干预，能适配24小时连续运转的自动化产线需求。各层板之间的接触面都做了平面度研磨处理，叠合后不会出现间隙，避免加工过程中产生的碎屑进入模组内部，日常维护只需要定期清理表面碎屑即可，不需要频繁拆解保养。
