阶梯轴式刚性两轴传动连接耦合件

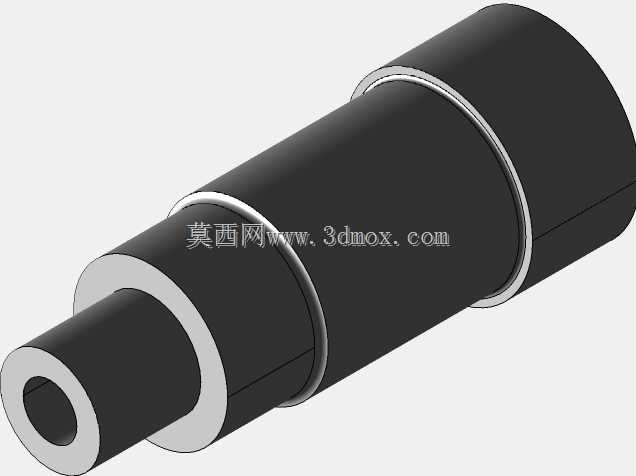

　　这类阶梯轴结构的刚性耦合连接件，主要应用在中小功率传动系统的两轴同轴对接场景，常见于小型输送辊道、桌面级实验传动装置、精密仪器内部的动力传输链路中，核心作用是在两根存在微小同轴度偏差的传动轴之间建立刚性连接，稳定传递旋转扭矩，避免传动过程中出现轴端打滑、径向窜动的问题。从结构设计来看，整体采用同轴阶梯圆柱构型，两端分别设置不同直径的空心轴段，可直接套接在对应外径的待连接轴端，配合紧定螺钉或者键槽实现周向固定，中间的凸缘环段一方面作为轴向定位基准，安装时可抵靠在轴端的轴承内圈或者轴肩位置，快速确定轴向安装位置，无需反复调整两轴的轴向间距，另一方面也能提升耦合件自身的结构刚度，在传递额定扭矩时不会出现轴段扭转变形。

　　设计过程中需要严格控制各段轴径的同轴度公差，通常同轴度公差要控制在0.02mm以内，否则高速运转时会产生明显的径向跳动，加剧两端支撑轴承的磨损，同时各阶梯轴段的过渡位置采用小圆弧倒角处理，避免应力集中导致的轴段断裂问题，空心内孔的尺寸公差按照H7级精度加工，保证与对接轴的配合间隙处于合理范围，既不会因为间隙过大出现传动晃动，也不会因为过盈量过大导致装配困难。在安装边界方面，这类耦合件的径向最大尺寸为中间凸缘段的外径，安装时需要预留至少2mm的径向操作空间，方便紧定螺钉的锁紧操作，轴向总长度需要匹配两根对接轴的轴端伸入长度之和，通常两端内孔的深度要比对应轴端的插入长度深1-2mm，避免轴端顶死导致装配不到位。实际选型应用时，

　　需要根据待连接轴的轴径、传动系统的额定扭矩、最高运转转速来匹配对应尺寸的耦合件，当传动系统存在较大的径向偏移或者角向偏移时，这类刚性耦合件并不适用，需要更换为带补偿能力的挠性连接件，而在同轴度精度较高、传动载荷平稳、无频繁正反转冲击的场景下，这类刚性耦合件的传动效率更高，结构更紧凑，安装维护也更简便，不需要定期更换弹性缓冲元件，长期使用的稳定性更优。建模过程中需要注意各段圆柱面的同轴度约束，凸缘段的端面要与轴线保持垂直，避免安装后出现端面跳动，内孔与外圆的壁厚要保持均匀，防止高速运转时因为质量不均产生动平衡问题。
