汽车钣金安装固定支架结构设计

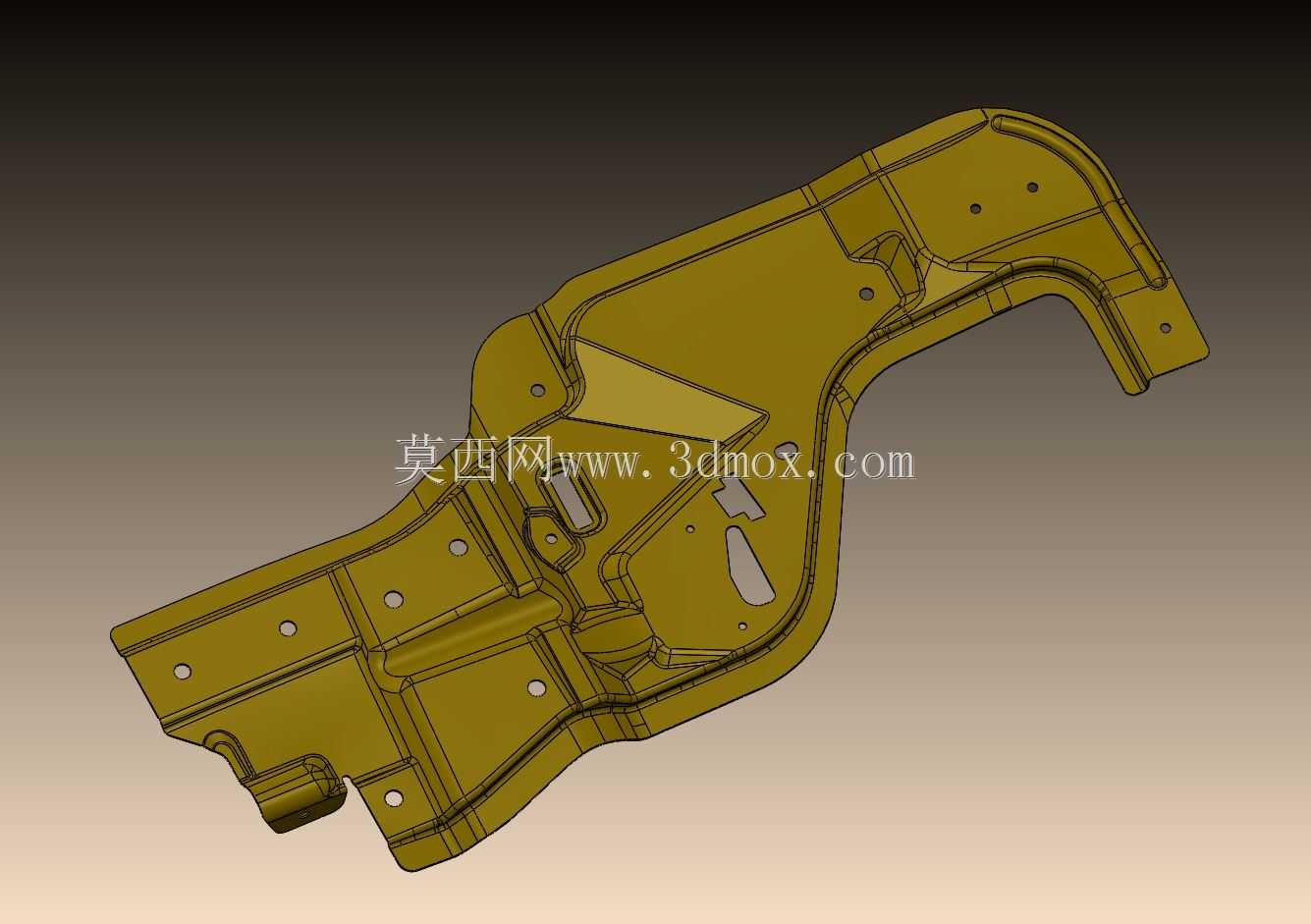

　　该钣金支架属于车身侧围区域的配套安装构件，主要应用在乘用车座舱侧部的内饰与线束集成固定场景，日常工况下需要承担侧围内饰板的承重、线束走向约束以及局部传感器安装点位的承载作用，在车身焊接完成后的总装工序中，会通过预设的安装孔位与车身侧围内板完成螺接固定，为周边附属部件提供稳定的安装基准。从结构设计逻辑来看，整体采用一体化冲压成型工艺，材料选用常见的汽车冲压冷轧钢板，通过多道折弯、冲孔、局部加强筋冲压工序完成成型，不需要额外的焊接拼接工序，能有效控制单件制造成本与成型公差。外形上顺着侧围内板的曲面走势做了随形设计，整体轮廓呈现不规则弯折形态，最大程度贴合车身内板的安装面，避免与周边的车门线束、玻璃升降器运动路径产生干涉。

　　安装边界上预留了7处直径统一的圆形安装孔，孔位间距严格匹配车身内板的预装螺母点位，安装后贴合面间隙控制在0.2mm以内，能保证长期行车振动下不会出现松动异响。局部区域做了三角形的加强筋冲压结构，在不增加板材厚度的前提下提升了支架整体的抗扭刚度，避免安装后受内饰板承重出现局部形变。针对需要固定传感器的点位，专门设计了局部下沉的定位凸台，凸台平面度控制在0.1mm以内，能保证传感器安装后的检测精度不受支架形变影响。支架边缘全部做了翻边钝化工序，避免总装作业时划伤装配工人，也能防止长期使用后边缘割破周边线束护套。在设计校核阶段，需要重点验证支架在-40℃到85℃的环境温度区间内的形变量，

　　确保极端温度下安装孔位的偏移量不会超出紧固件的适配范围，同时还要匹配整车10年使用寿命的振动耐久要求，通过台架振动试验验证不会出现疲劳开裂问题。这类支架的建模过程需要优先提取车身安装面的点云数据做逆向拟合，保证随形面的贴合精度，再依次排布安装孔位、设计加强结构，最后做冲压工艺性校核，避免出现冲压负角、局部壁厚减薄超差的问题，确保设计完成的结构可以直接对接冲压模具开发流程，不需要做大幅的结构调整。
