大运品牌标识压铸件结构三维设计

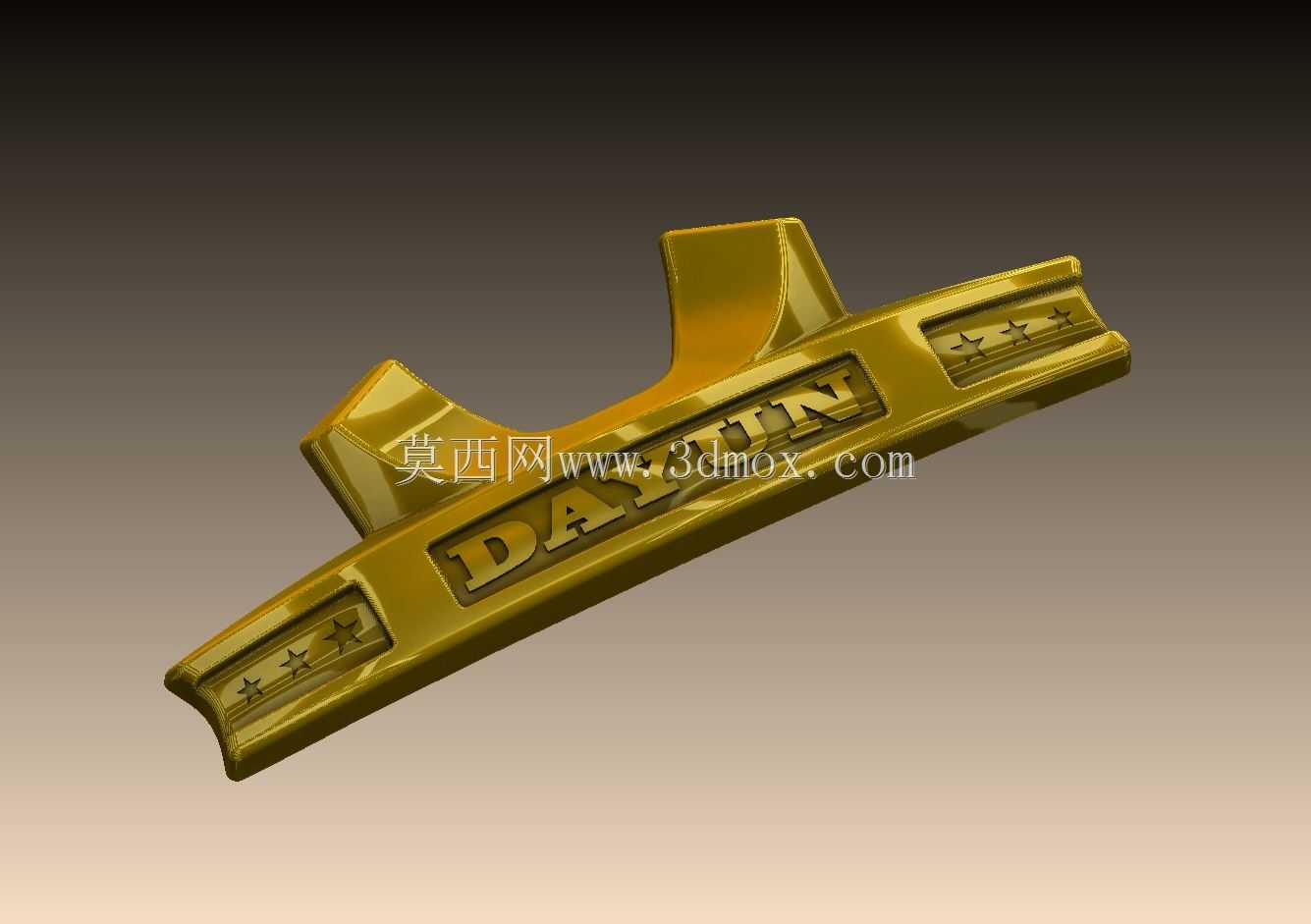

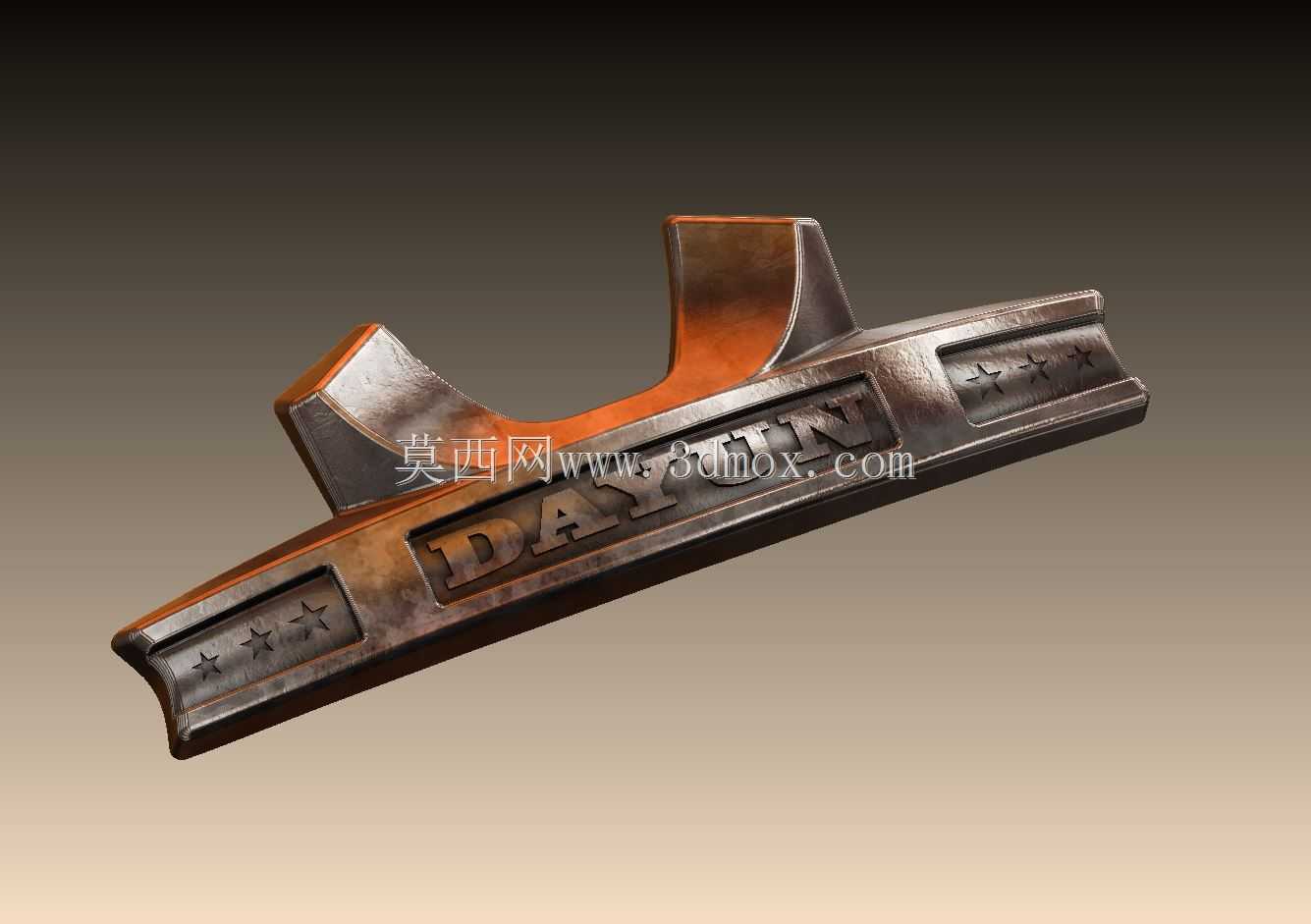

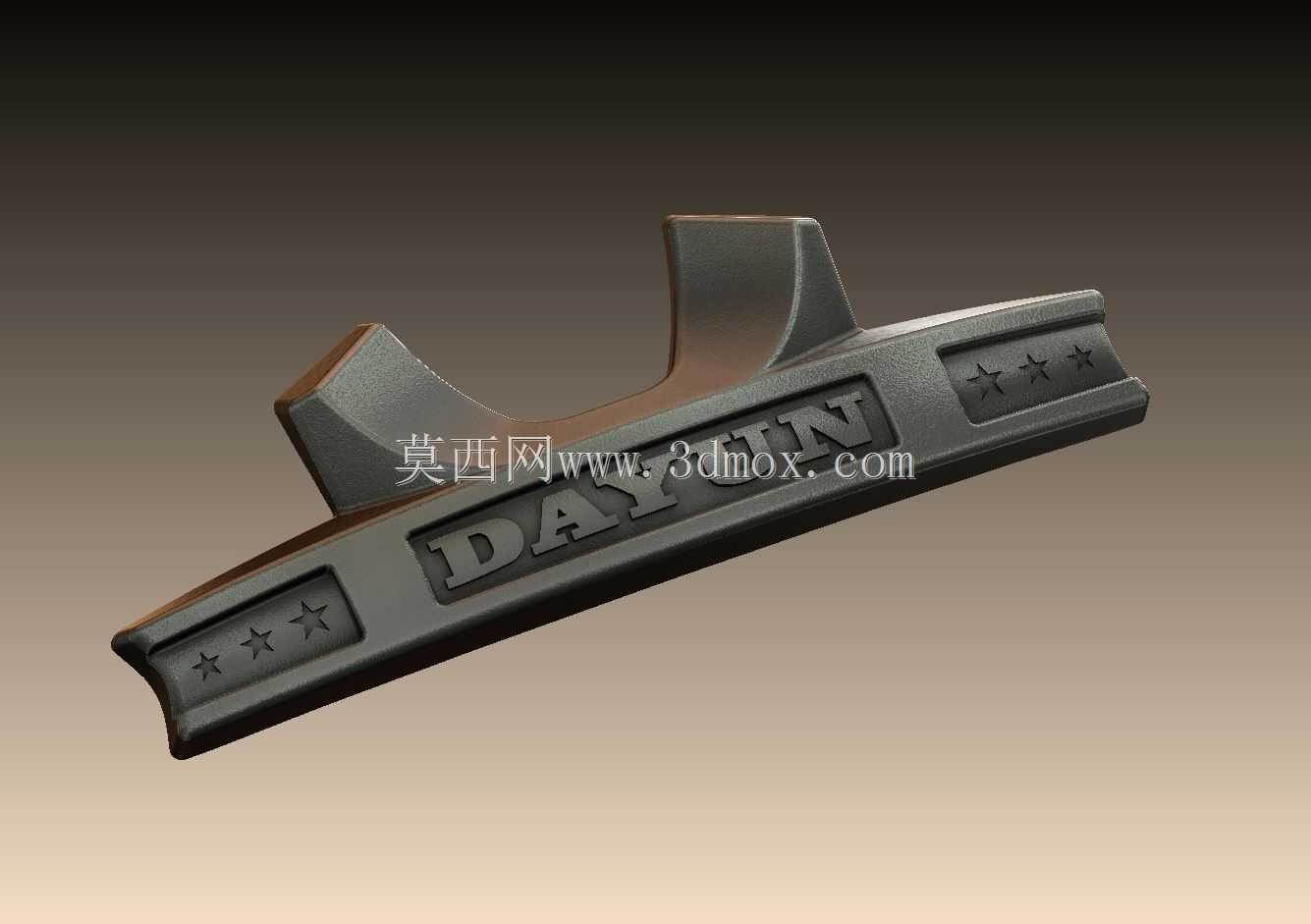

　　这款标识压铸件主要应用于大运品牌旗下机动车、动力设备的外观标识装配场景，作为外露式品牌识别构件，既承担品牌视觉传递的作用，也需要适配户外复杂工况下的耐候、抗冲击使用要求。从实际装配需求出发，设计阶段首先明确了构件的安装边界：整体采用长条弧形贴合结构，背面预留定位柱与胶粘结合的安装位，无需额外打孔破坏被装配面的完整性，适配曲面覆盖件的安装弧度，安装后与基体表面贴合间隙控制在0.2mm以内，避免长期使用后积灰、渗水导致的脱落问题。功能特性层面，构件表面做了凹凸立体字符与星标纹理设计，字符凸起高度0.8mm，既保证视觉识别的立体感，也避免凸起过高在运输、装配过程中出现磕碰掉漆的问题；两侧的星标装饰纹理做了圆角过渡处理，没有尖锐棱角，

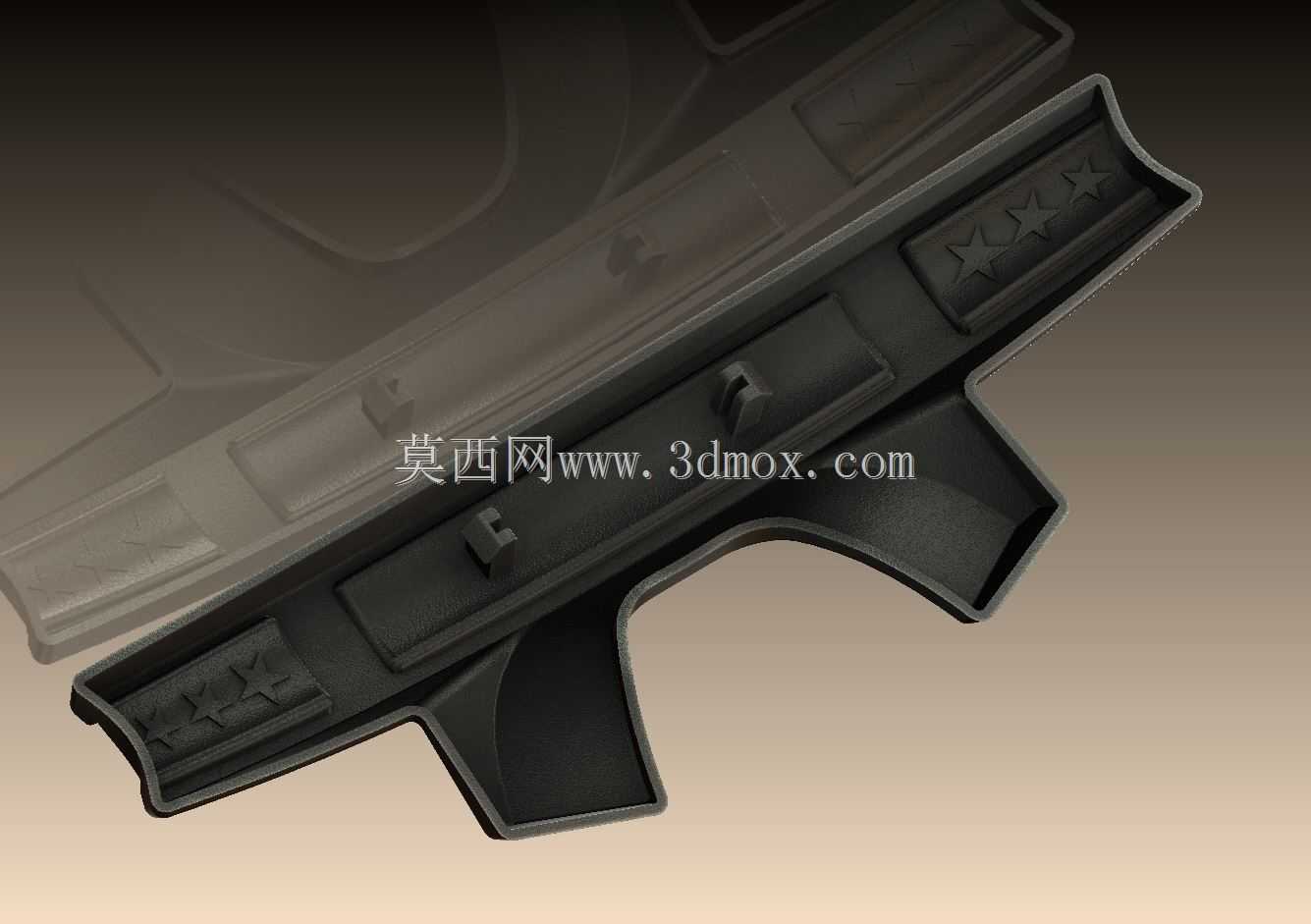

　　符合外露饰件的安全设计要求。设计思路上，整体采用锌合金压铸的工艺适配结构，壁厚均匀控制在2.5mm，没有局部过厚导致的压铸缩孔缺陷风险，字符与装饰纹理的脱模斜度设置为1.5°，既保证压铸成型时的填充流畅性，也减少后续抛光、电镀工序的加工余量。构件两端做了收窄圆弧过渡，和基体的曲面轮廓自然衔接，不会出现突兀的台阶感。从结构强度角度，背部设置了两条纵向加强筋，在不增加整体壁厚的前提下提升构件的抗弯折性能，避免装配过程中施力不当导致的构件断裂；安装定位柱的高度设置为3mm，直径2mm，和基体上的定位孔采用间隙配合，装配时可以快速定位，配合高强度结构胶即可实现可靠固定，能够承受-40℃到80℃的温度变化区间，不会因为热胀冷缩出现胶层脱落、

　　构件变形的问题。表面处理适配哑光黑电泳加局部擦色的工艺，字符凹陷处保留深色基底，凸起字符面做亮面处理，提升品牌标识的视觉层次感，同时电泳层的耐盐雾性能可以满足户外使用5年以上不出现锈蚀、掉漆的要求。在建模阶段，所有曲面都做了G1连续过渡检查，没有曲面褶皱、曲率突变的问题，压铸分型面设置在构件侧面的最大轮廓线处，避免分型线出现在外观正面，减少后续外观打磨的工作量，浇口位置设置在构件非外观面的一端，成型后去除浇口的痕迹不会影响正面的外观效果。
