多层环纹曲面盛物金属碟结构设计

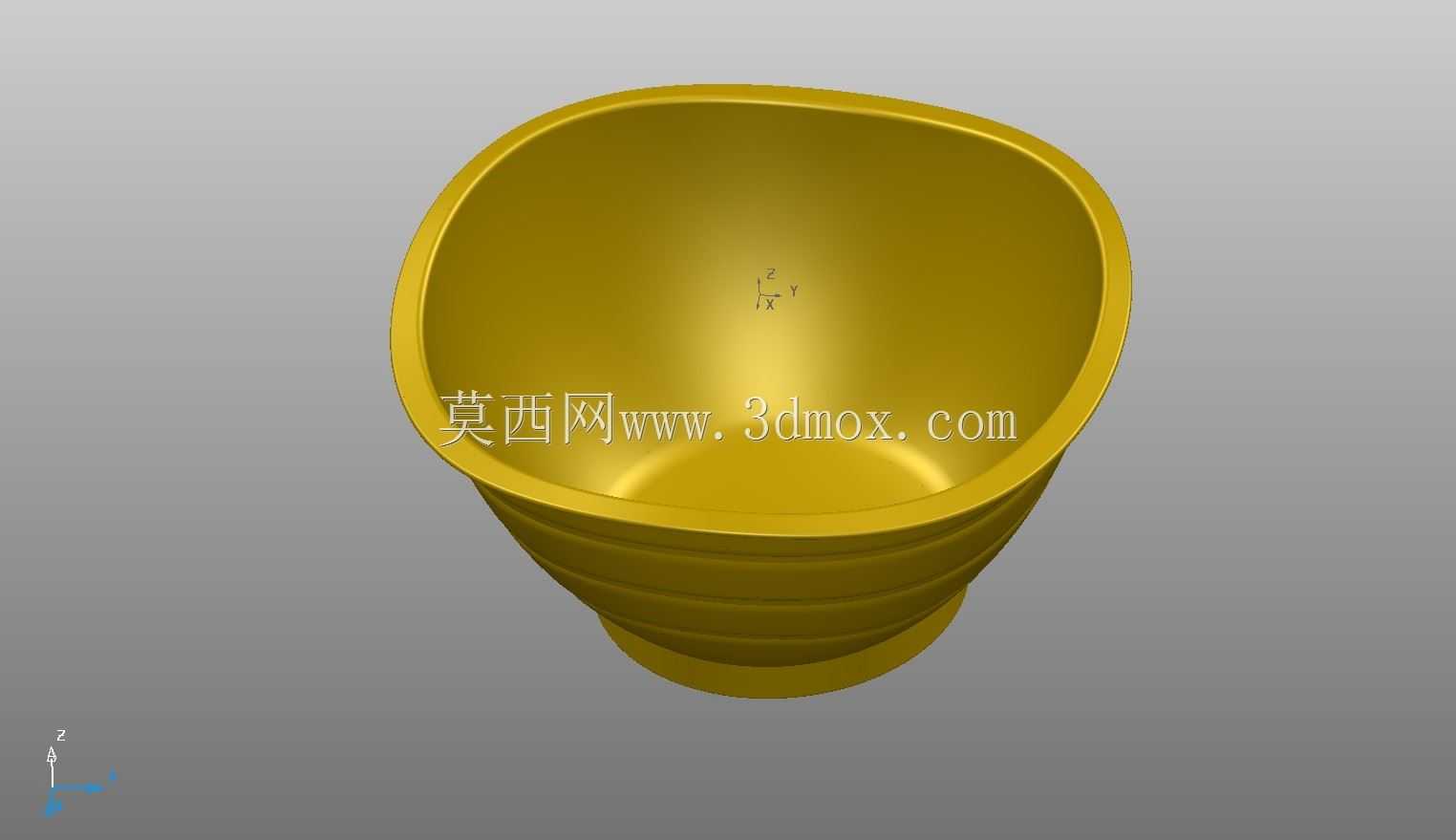

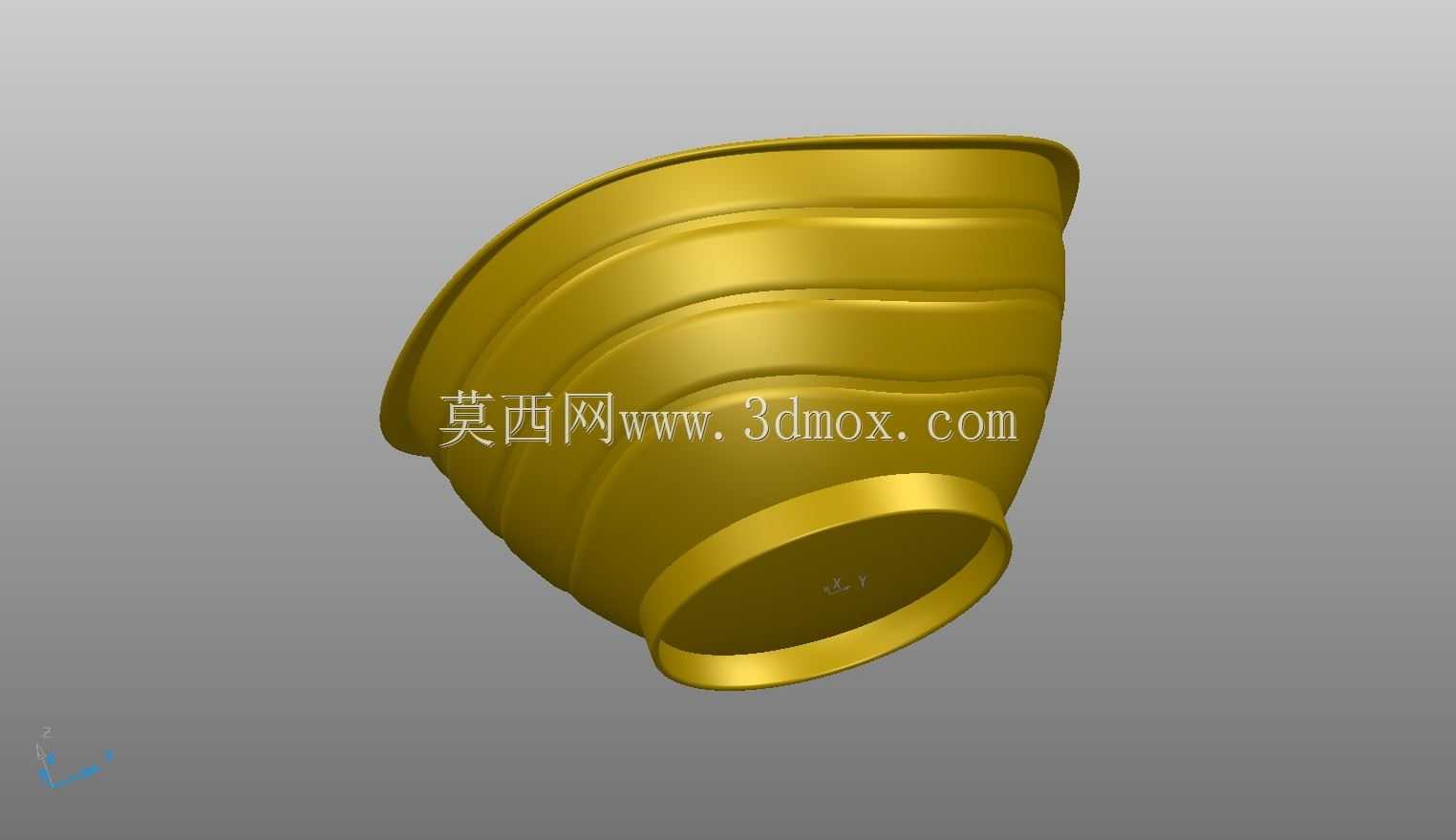

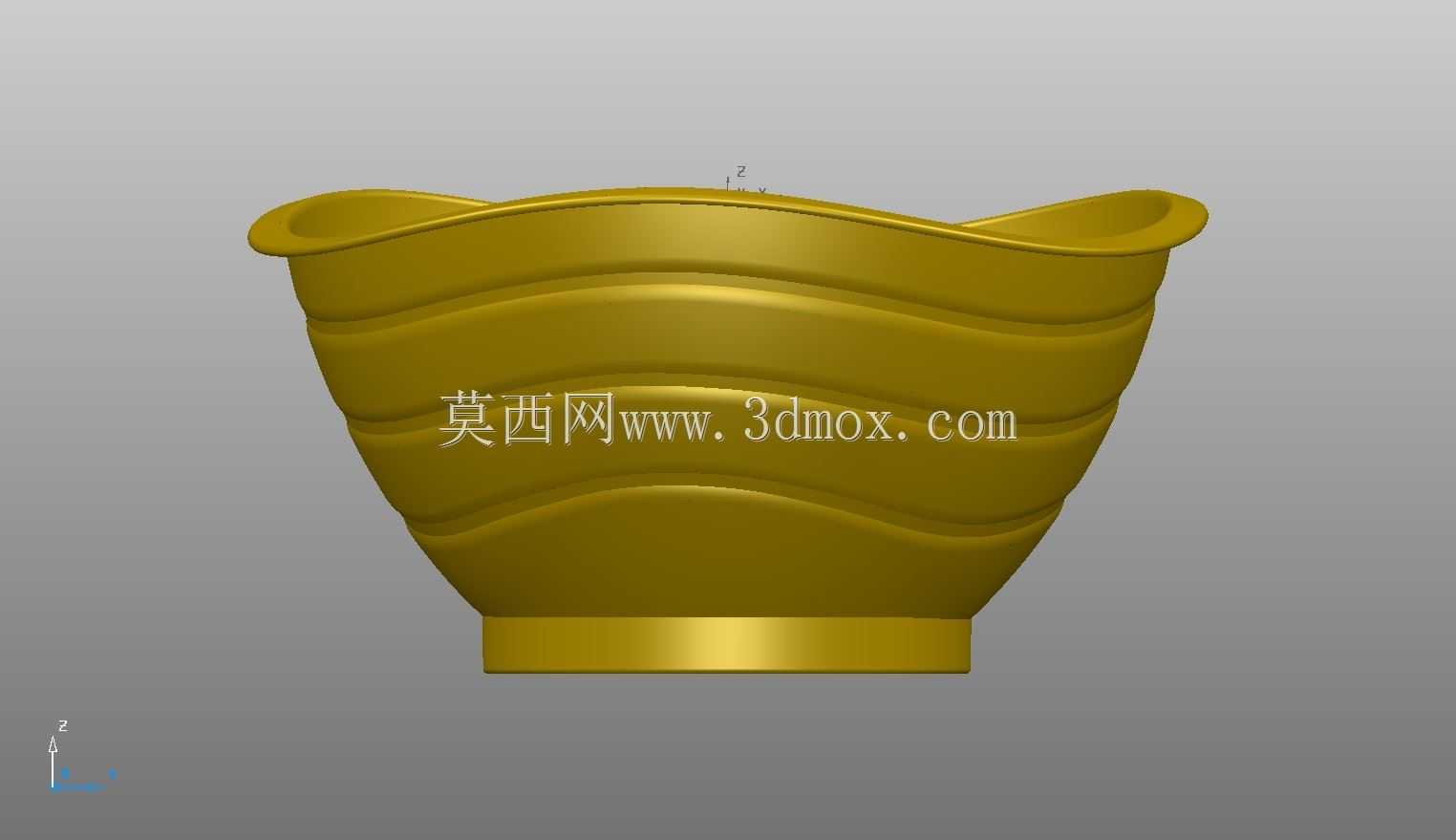

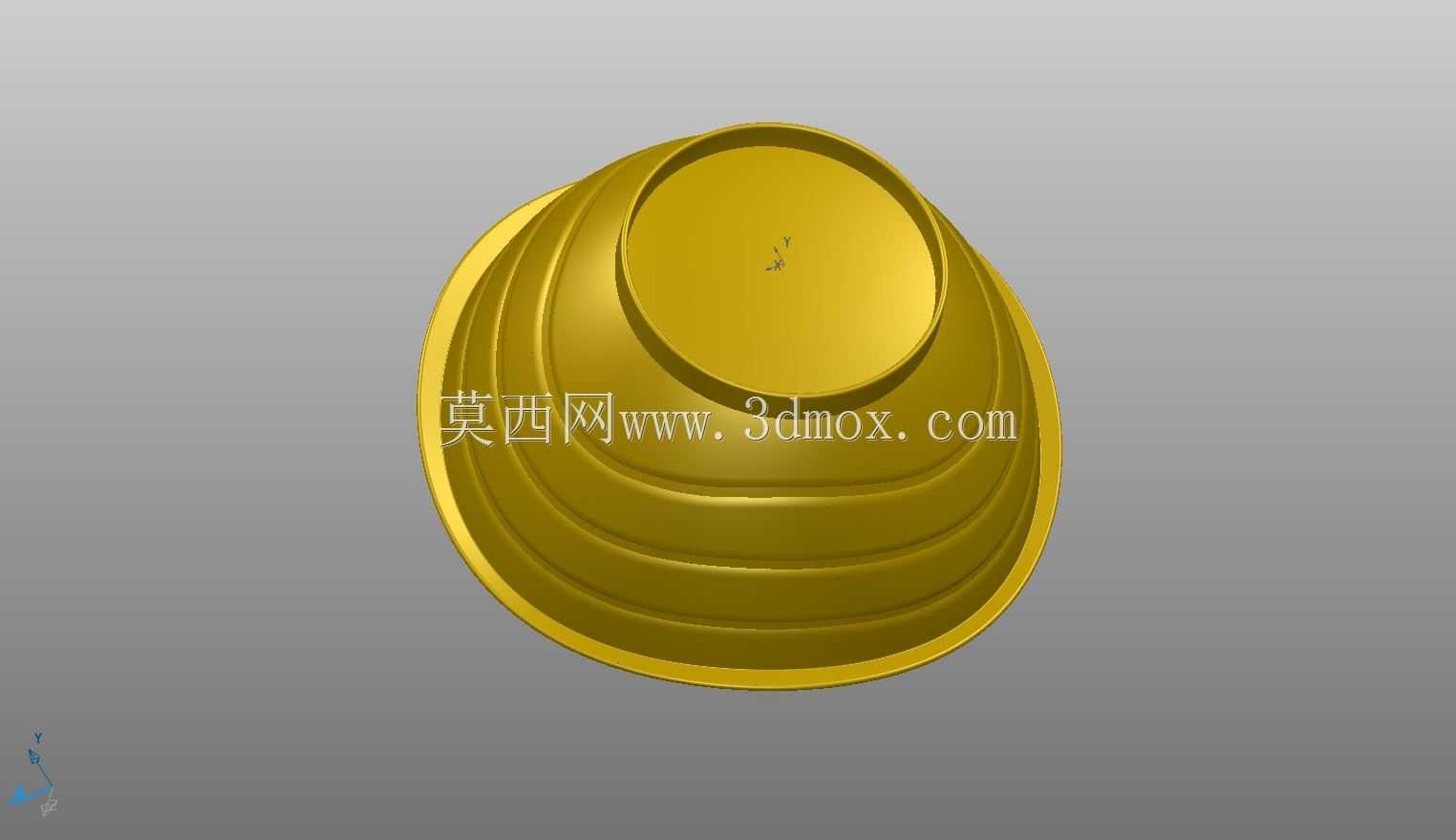

　　这款多层环纹曲面盛物碟的设计，最初是针对高端餐饮摆盘、文创展示陈列场景开发的，区别于常规平碟的单一承载功能，其曲面结构在实际使用中能更好地固定盛放物位置，避免带汤汁的餐品、小型展示摆件在转运过程中出现滑移倾洒的问题。从结构设计逻辑来看，整体采用回转类曲面构建思路，底部设置内凹的圆形定位沉台，沉台外径与常规餐饮托盘的定位卡槽尺寸匹配，放置时可直接嵌入卡槽实现限位，无需额外增设固定结构，沉台深度控制在3mm，既保证放置时的稳定性，又不会因沉台过深导致碟底与接触面之间留存积水、污渍难以清理。碟身的多层环纹并非单纯装饰性结构，每一层环纹的凸起高度为2mm，相邻环纹之间的凹槽宽度为8mm，这种结构一方面可以在盛放带少量液体的食物时，

　　让溢出的液体顺着环纹凹槽导流至碟身下部的环形储液区，避免液体流到碟外污染台面；另一方面环纹结构能大幅提升碟身的结构刚度，相同壁厚条件下，带环纹的碟身抗形变能力比光滑曲面碟提升40%左右，日常堆叠存放时不易出现受压变形的问题。外形尺寸方面，碟口最大直径控制在120mm，整体高度为35mm，碟壁厚度均匀设置为1.2mm，这个尺寸边界既符合单人份餐食盛放的容量需求，也能适配常规商用洗碗机的篮架卡位，清洗时可直接放入标准篮格无需调整卡位。设计过程中对曲面过渡做了反复优化，所有环纹与碟壁、碟底的衔接处均采用R2的圆角过渡，避免出现清洁死角，同时也能消除冲压加工过程中的应力集中点，降低量产时的开裂不良率。从实际应用拓展来看，

　　这款结构除了作为餐饮盛具使用，调整表面处理工艺后也可作为小型文创产品的展示底座，环纹结构能在光线照射下形成层次丰富的光影效果，提升展示物的视觉质感，底部的沉台结构也可适配不同规格的防滑胶垫粘贴，满足桌面放置、展架固定等不同安装场景的需求。建模过程中优先采用回转曲面加环形阵列切除的方式构建基础结构，再对所有过渡圆角做连续性校验，确保曲面G2连续，加工出的实物表面不会出现棱线、凹凸不平的问题，壁厚的均匀性控制也能适配金属冲压、注塑成型等多种加工工艺，无需针对不同工艺做大幅结构调整。
