重型商用车燃油储油总成结构设计

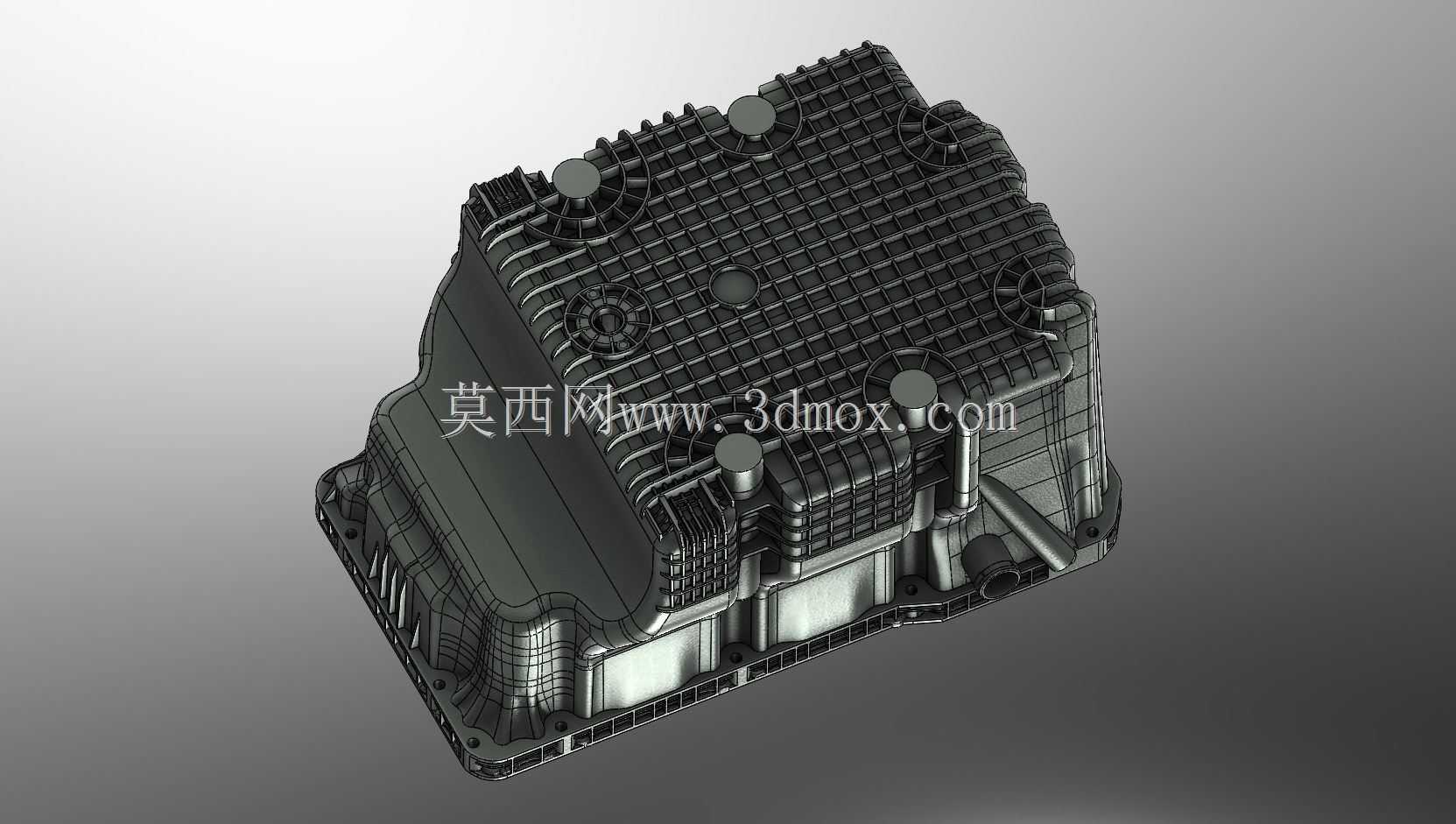

　　在商用车燃油供给系统的设计环节，储油总成的结构合理性直接决定整车续航表现与复杂路况下的运行可靠性，这类部件的三维建模需要兼顾安装适配性、结构强度与内部流道的合理性，不能仅做外观曲面的堆砌。从实际装车场景来看，该储油总成主要适配重型货运车辆的底盘安装空间，设计阶段首先要匹配车架纵梁的安装孔位边界，壳体外部的加强筋布局完全对应底盘行驶过程中的受力方向——纵向筋位承接车辆加减速时的燃油冲击载荷，网格状的顶面筋组则用来分散路面颠簸带来的交变应力，避免长期运行后壳体出现疲劳开裂。壳体侧面预留的多组管路接口，分别对应加油管路、发动机供油管路、回油管路以及液位检测组件的安装位，接口的凸台厚度做了差异化设计，大流量的供油接口凸台高度更高，

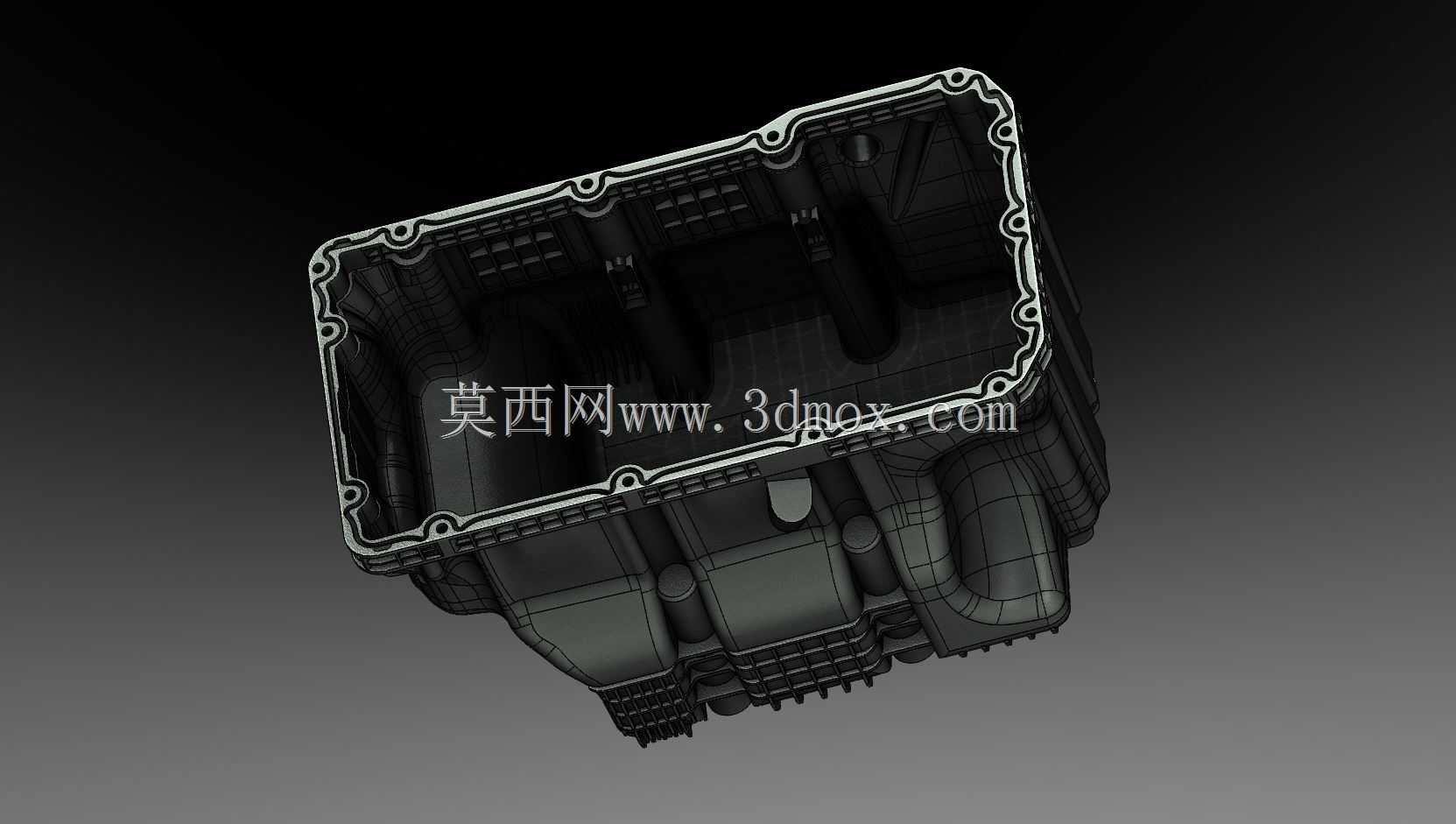

　　能在管路插接后提供足够的密封压紧力，小口径的检测接口则做了定位卡槽设计，方便传感器装配时快速对位，不需要额外做位置调整。内部的防浪板结构没有采用传统的整板分隔形式，而是通过交错的导流筋位分割储油腔室，既能在车辆急变工况下抑制燃油的剧烈晃动，降低对壳体的冲击，也不会阻碍燃油在不同腔室间的流动，避免大角度爬坡时出现供油中断的问题。建模过程中对安装边界的校核尤为关键，壳体底部的弧度完全避让底盘上的传动轴、线束固定支架等周边部件，最小安全间隙控制在工程要求的合理范围内，不会出现装车后运动干涉的问题；顶面的固定支座位置对应车架上的预装减震垫点位，支座的沉孔深度匹配标准紧固件的安装长度，不需要现场额外加工适配。整个壳体的壁厚采用渐变设计，靠近安装支座的受力区域壁厚更大，非受力的腔体区域适当减薄，在满足结构强度要求的前提下尽可能控制部件自重，降低整车的簧下质量负载，这也是商用车部件设计中平衡性能与轻量化的常规处理思路。
