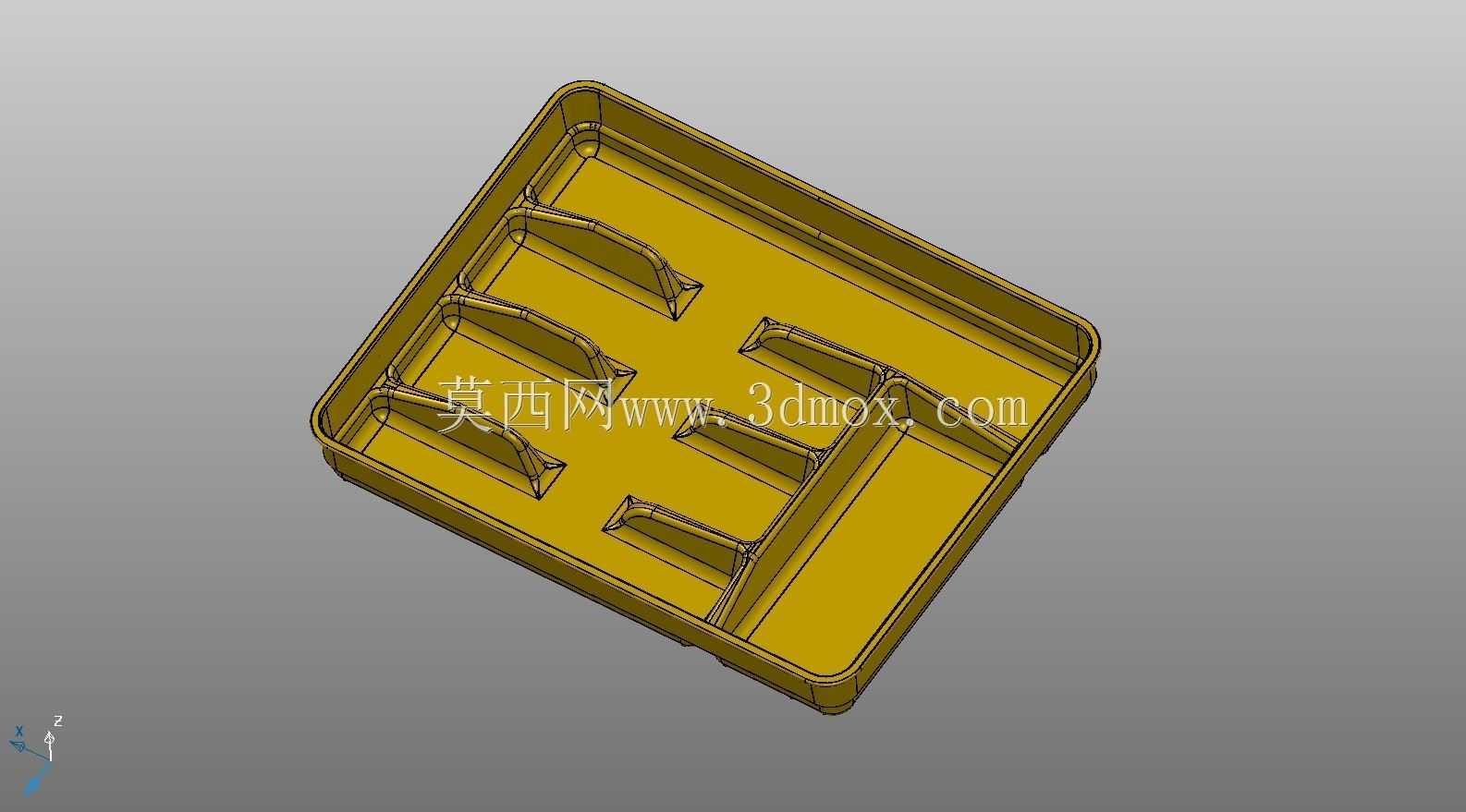

多格分隔式工业用塑料收纳托盘结构设计

　　这款多格分隔式托盘主要面向车间工位物料周转、精密小件分类存放场景设计，常见于电子装配工位、传感器分装工位、小型五金零件分拣环节，用来替代传统无分隔的平托盘，解决小规格零件混放、拿取效率低、转运过程中零件窜动磕碰的问题。整体采用带圆角的矩形盒体结构，外轮廓做了等壁厚的围边设计，围边高度根据盛放零件的常规堆叠高度设定，既保证堆叠存放时的限位稳定性，也避免零件从侧边滑落。内部的分隔筋并非等距均匀排布，而是根据常见小型零件的尺寸差异设置了不同宽度的存放格，靠近侧边的窄格适配针脚类、小螺丝类细长零件，中部宽格可放置体积稍大的接插件、小型传感器本体，每道分隔筋与托盘底板做了圆弧过渡连接，避免直角位置积灰、残留细小切屑，

　　也能降低注塑成型时的应力集中问题。托盘的侧壁外侧做了微向内收的脱模斜度，方便注塑生产时顺利出模，同时多个同规格托盘堆叠时，上层托盘可嵌入下层托盘的围边内部，减少空盘存放时的占用空间，堆叠限位的台阶深度经过匹配计算，不会出现堆叠后卡滞难以分离的情况。底板与分隔筋的连接位置做了局部加厚处理，避免盛放较重金属零件时底板出现翘曲变形，围边的顶部边缘做了外翻的小唇边结构，既提升了托盘整体的结构刚度，也方便操作人员手持搬运时施力，不会因为边缘过于锋利划伤手部。在实际工位使用中，这类托盘可直接放置在工作台面上，也可适配常规的物料架层板尺寸，每个分格的空间足够操作人员单手伸入拿取零件，分隔筋的高度略低于围边高度，拿取零件时不会被筋位剐蹭手部，

　　针对有防静电需求的工位，也可在该结构基础上调整原料配方添加抗静电成分，结构本身无需做改动即可适配不同的使用场景。托盘的底部四个角做了小面积的垫高凸点，放置在工作台面时不会因为台面残留的少量切削液、灰尘导致托盘底部粘连，挪动时更顺畅，同时凸点的高度控制在极小范围，不会影响托盘放置的平稳性，也不会额外增加托盘的整体高度。
