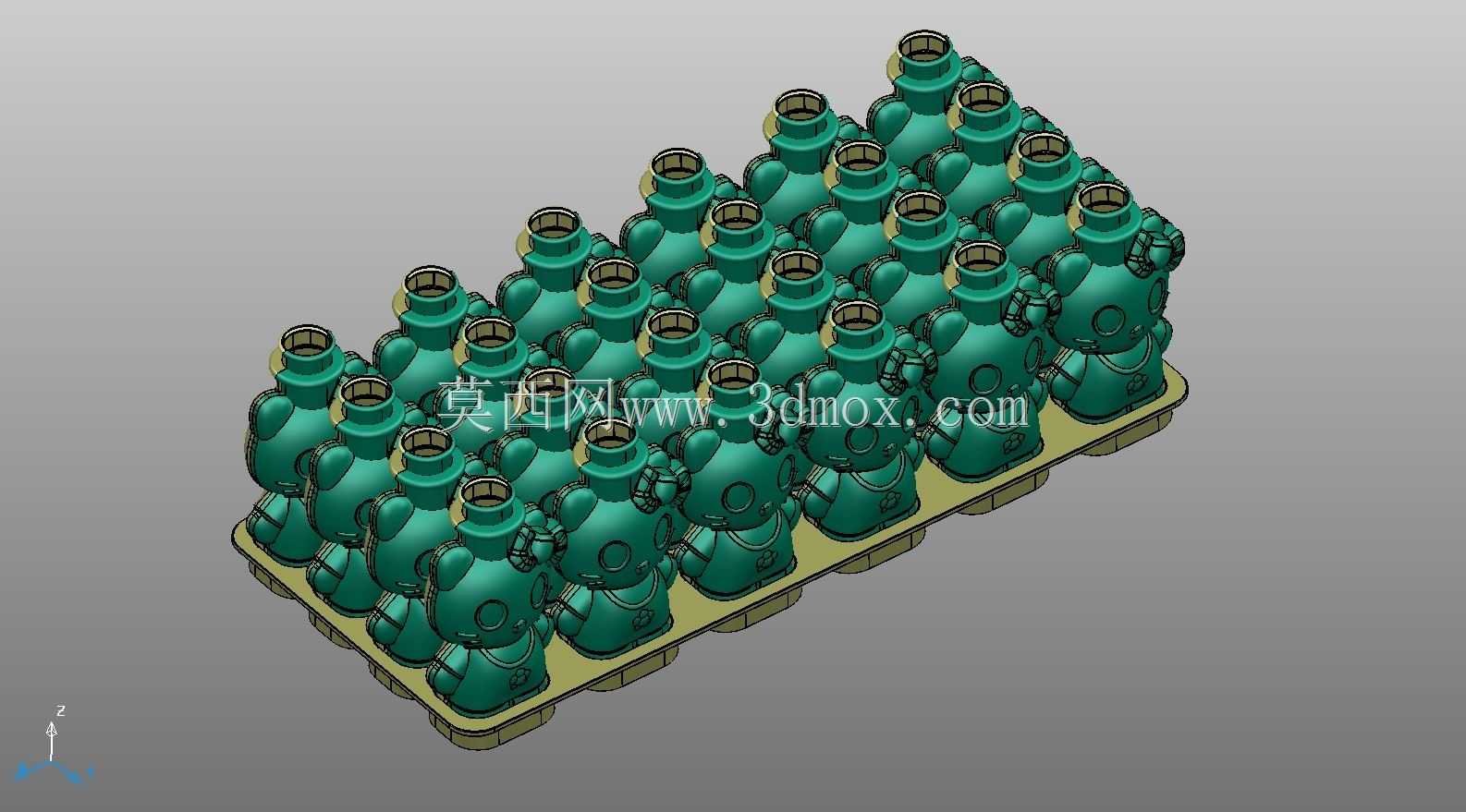

阵列排布武装人员造型吸塑托盘结构

　　这类阵列式带定位型腔的托盘结构，最初是在文创手办批量周转、盲盒产品出厂包装的场景下被广泛应用，很多做潮玩周边的加工厂在做成品转运时，最怕的就是产品之间互相磕碰掉漆，尤其是带异形凸起轮廓的人偶类产品，普通平面托盘根本卡不住位置，运输过程中一旦遇到颠簸移位，很容易出现表面刮花、突出部位断裂的问题，直接拉高成品不良率。做这个结构设计的时候，首先要匹配对应人偶的外轮廓公差，每个型腔的凹陷深度要刚好覆盖人偶主体70%以上的高度，不能太浅导致产品容易脱出，也不能太深增加不必要的材料消耗，型腔边缘要做0.3毫米的圆角过渡，避免取放产品的时候刮蹭人偶表面的涂层。托盘整体采用矩形整板布局，型腔按照5行5列的等间距阵列排布，

　　相邻两个型腔之间的筋位宽度控制在8毫米，既保证托盘整体的结构强度，堆叠的时候不会因为上方重量出现塌陷，也能最大化利用板材面积，提升单张托盘的装载量。托盘底部要做浅格状的加强筋结构，不用额外增加板材厚度就能提升整体抗弯折性能，周转的时候可以多层堆叠，每层托盘的上沿和上层托盘的底部预留2毫米的间隙，避免压到下方放置的人偶顶部。每个定位型腔的侧面要预留1.5毫米宽的取件缺口，方便作业人员从侧面捏住人偶主体取放，不用硬抠产品边缘，减少取件过程中对产品的损坏。这类结构除了文创手办包装场景，在小型异形工业零件的周转工序里也能适配，只要调整型腔的轮廓尺寸，就能对应不同外形的小零件，做无尘车间内的工序间转运载具，避免零件散落混料，

　　也能减少零件之间的摩擦损耗。设计的时候还要注意托盘整体的外边界尺寸，要匹配常用的周转箱内部尺寸，放进去之后四周的间隙控制在5毫米以内，避免托盘在周转箱内窜动，连带型腔里的产品移位。型腔的内壁要做1度的拔模斜度，不管是吸塑成型还是注塑加工，都能顺利脱模，不会出现型腔内壁拉毛的问题，保证和产品接触的面足够光滑，不会刮伤产品表面。
