传感器配套安装式脚踏承载结构件

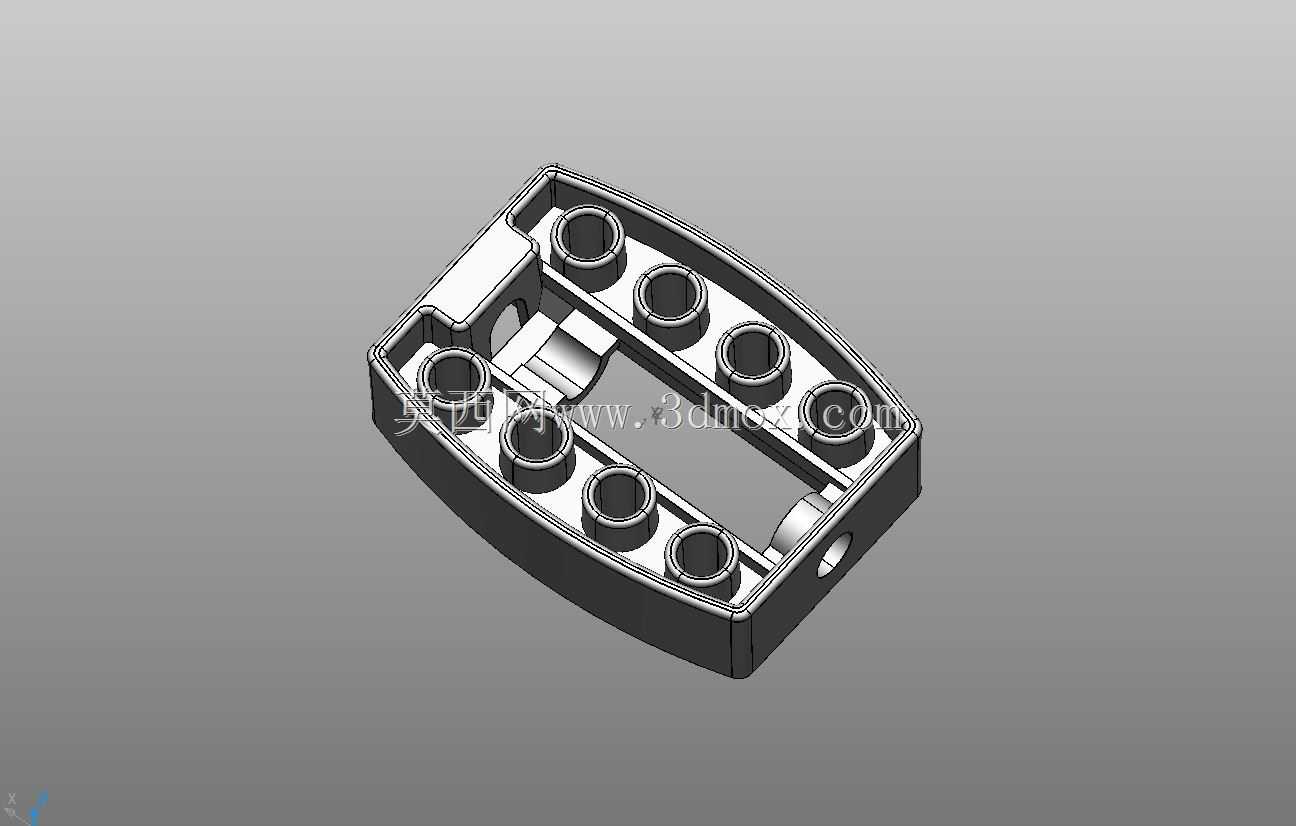

　　这类脚踏承载结构件常配套于传感触发类设备的操作端，在工业控制、设备启停触发、工位信号输入场景中作为操作人员脚部施力的直接承载部件，替代手部操作释放双手，适配需要手脚协同作业的生产工位，比如装配线工位触发、加工设备的安全确认输入、检测工位的信号触发环节，能有效降低手部操作的误触概率，提升作业过程的操作流畅度。从结构设计来看，整体采用带圆角的类矩形壳体构型，边缘做圆弧过渡处理，避免尖锐棱角对操作人员脚部造成磕碰，壳体内部设置多组均匀排布的柱状安装孔位，孔位同轴度公差控制在合理区间，既可以用于内部传感元件的定位安装，也能作为结构加强筋提升整体承载能力，避免长期踩踏出现结构形变。中部预留的镂空区域用于布置传感触发组件与走线空间，

　　侧边设置的侧向通孔用于穿设连接线缆或者安装定位销，保证内部元件的走线规整，同时避免线缆外露被踩踏破损。设计过程中优先考虑踩踏受力的均匀分布，壳体壁厚根据受力仿真结果做差异化设置，踩踏频率高的中部区域壁厚适当增加，边缘非主要受力区域在保证结构强度的前提下做减薄处理，兼顾整体重量与结构刚性。安装边界方面，底部设置平整的安装贴合面，可通过螺栓固定在工位地面或者设备基座上，整体外轮廓尺寸适配常规成人脚部的踩踏范围，不会出现踩踏时脚部滑脱的问题，安装孔位的间距符合通用工位配件的安装尺寸规范，可直接替换同类型老旧踏板构件，无需额外改动基座的安装孔位。实际使用中，这类踏板的踩踏行程与内部传感元件的触发行程做匹配设计，

　　踩踏力设置在人体脚部舒适施力区间，既不会因为触发力过小导致误触发，也不会因为触发力过大造成操作人员脚部疲劳，内部的安装柱可适配不同规格的压力传感、接触式传感元件，根据不同的使用场景更换对应传感组件即可实现不同的触发功能，结构本身的通用性较强，可覆盖多数工业工位的脚踏触发需求。
