车载圆筒式烟灰收纳容器结构设计

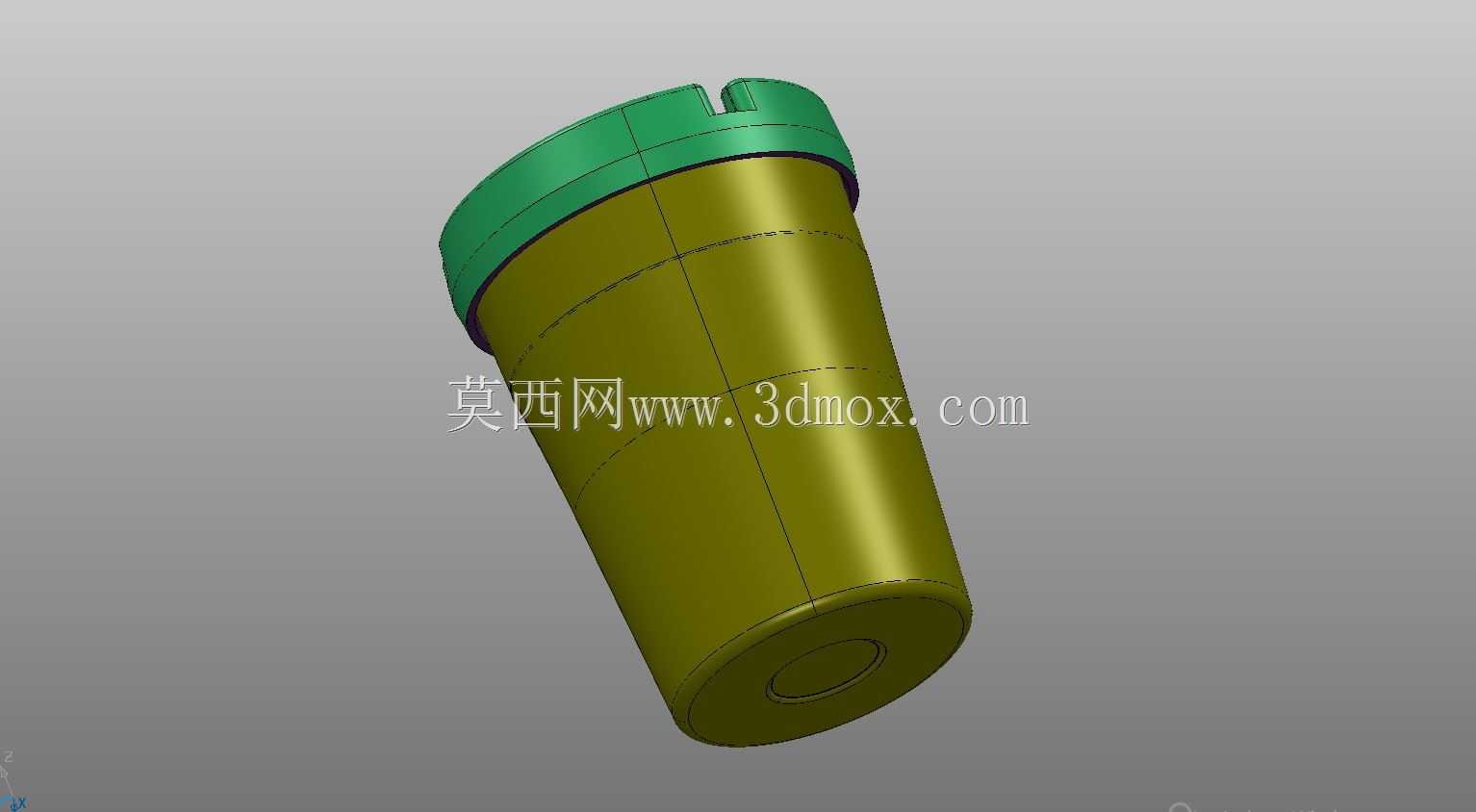

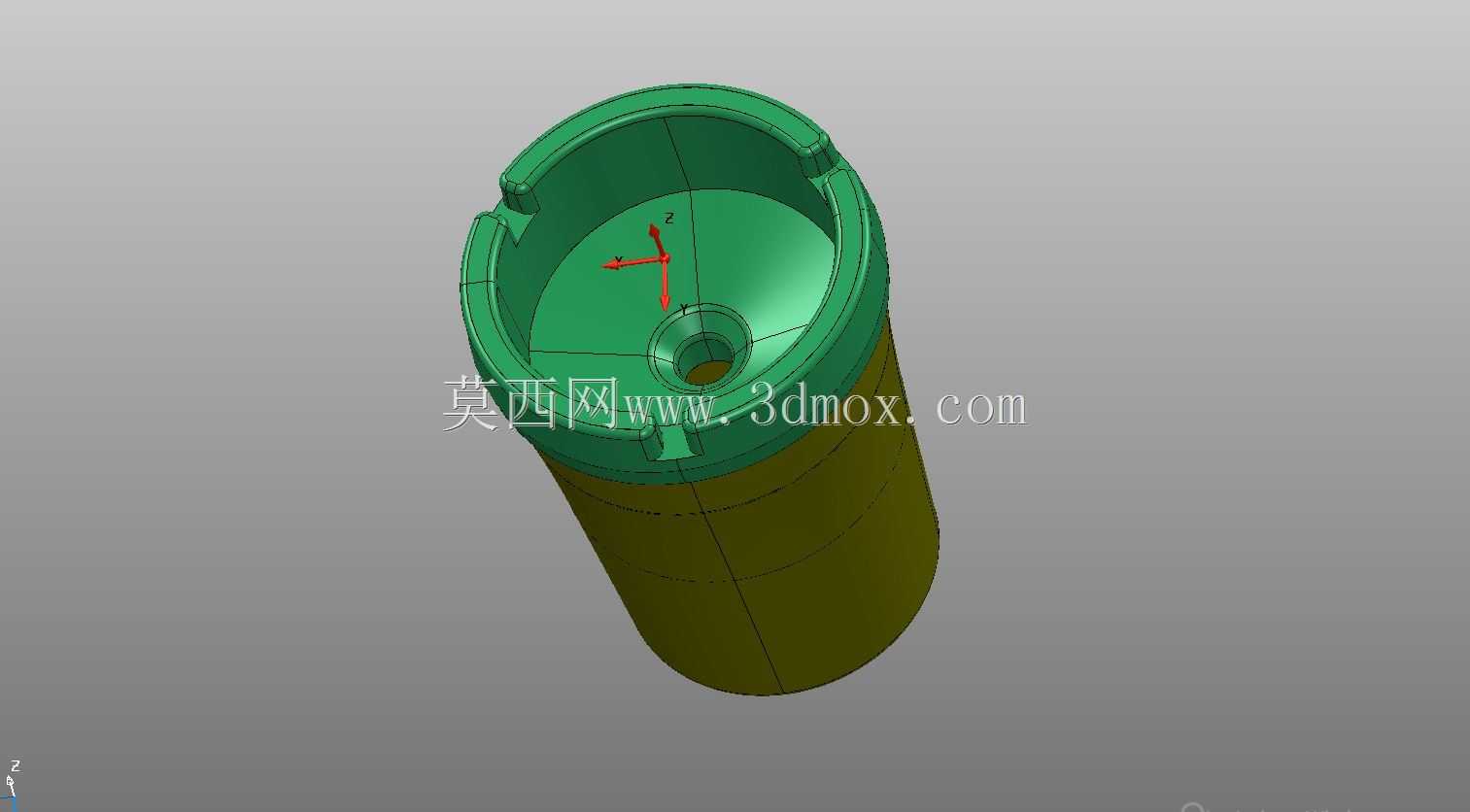

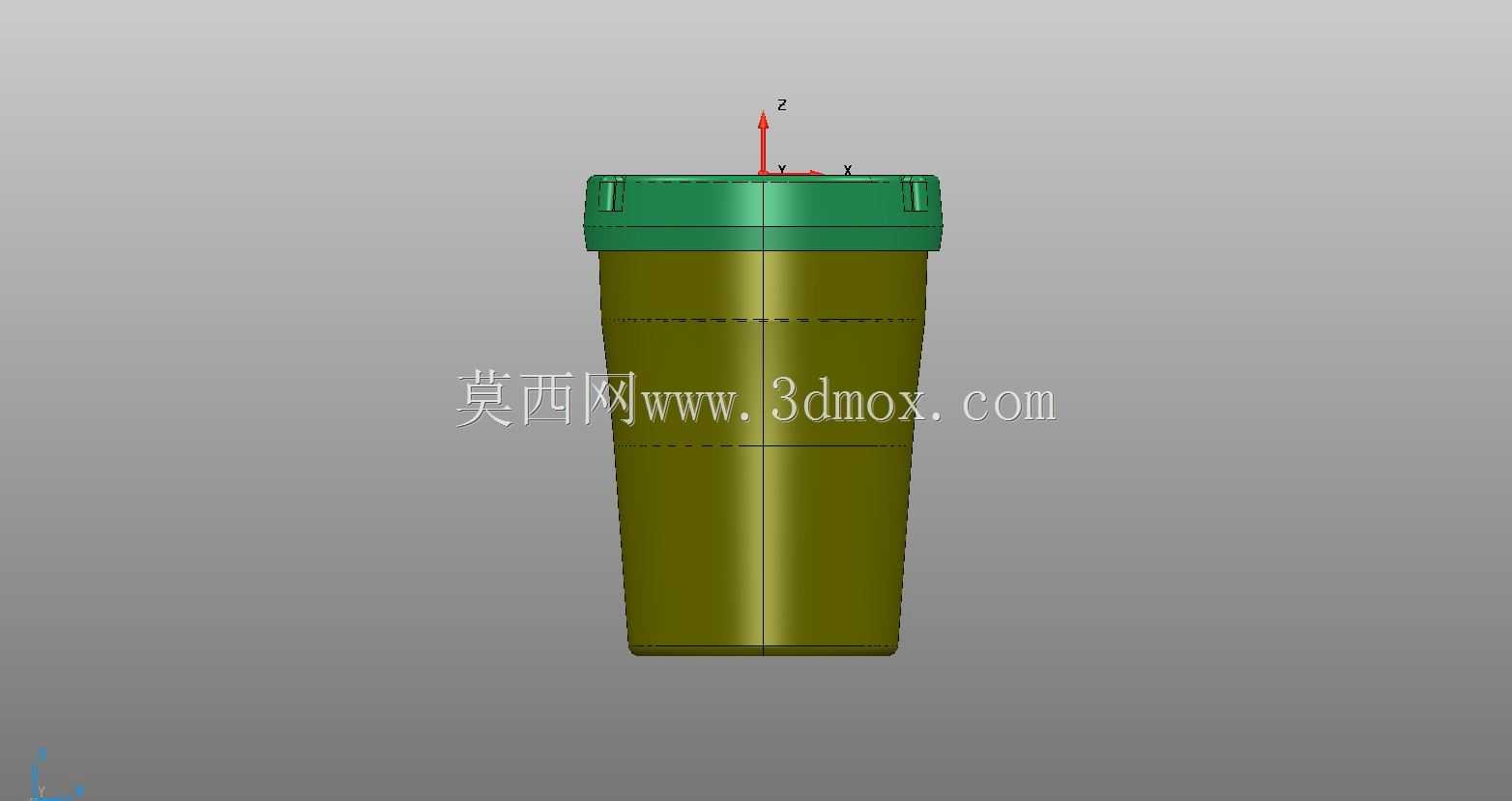

　　在乘用车内饰功能件的设计体系中，车载烟灰收纳部件的结构合理性直接影响用户使用体验与内饰空间的整洁度，本次呈现的圆筒式车载烟盒结构，适配多数乘用车主驾侧门板储物槽、中控杯架的通用安装边界，整体采用上下分段式壳体结构，上部为敞口式烟灰承接腔，下部为封闭储灰筒体，无需额外固定支架即可直接嵌入常规尺寸的车载杯位，也可通过背胶卡扣固定在门板内侧的预留安装位，适配直径70-80mm的圆形安装空间，整体高度控制在120mm以内，不会干涉换挡操作与门板扶手的正常使用。从功能设计层面来看，上部承接腔做了向内收敛的弧面过渡，边缘设置三个对称的卡扣凸台，可配套翻盖结构实现闭合密封，避免车辆行驶过程中烟灰因颠簸飘散到座舱内部，

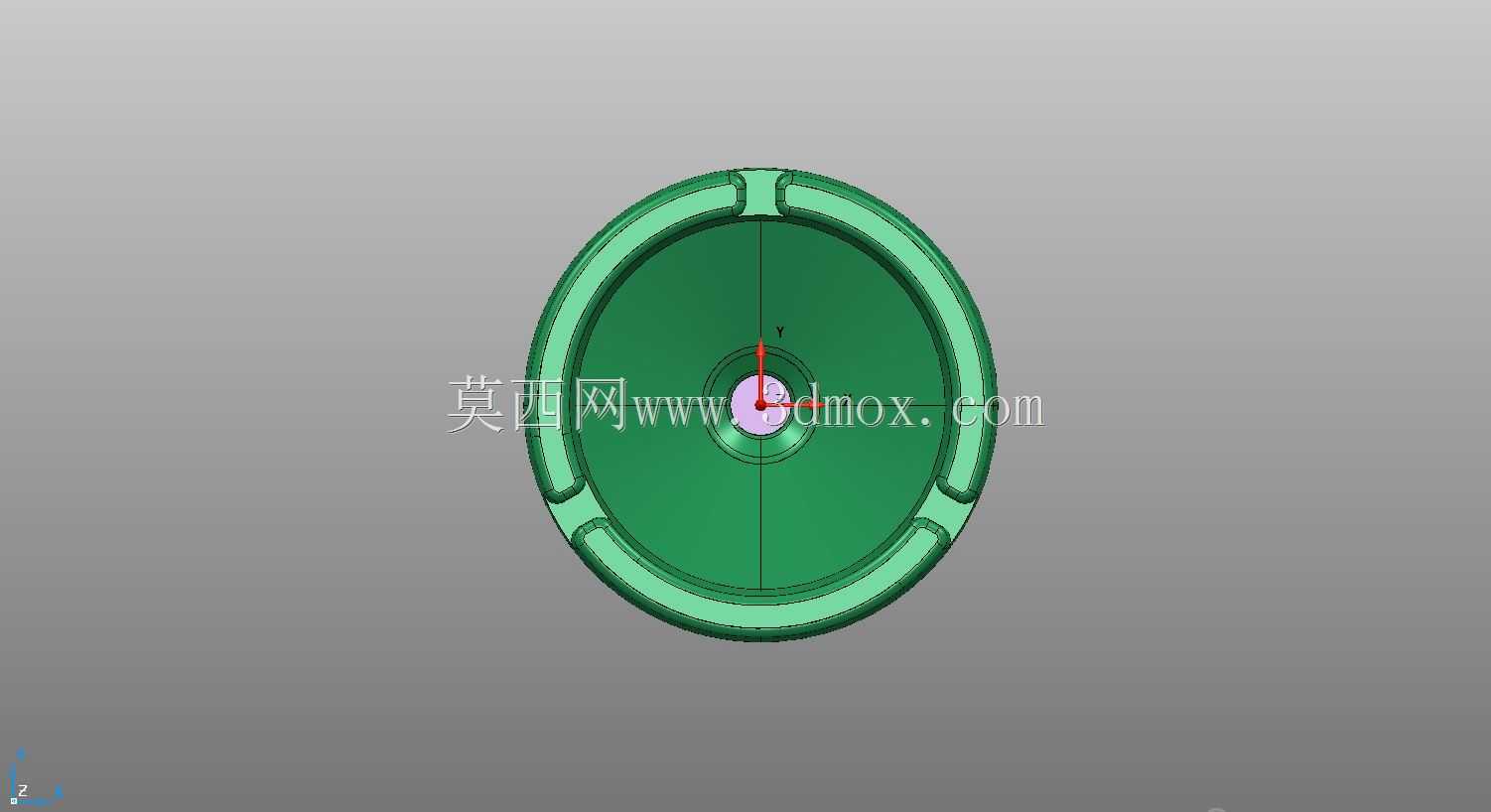

　　腔体内中心位置设置的锥形定位凸台，可用于按压熄灭烟头，避免未熄灭的烟蒂接触壳体侧壁造成局部过热，下部储灰筒体与上部承接腔采用止口配合，拆卸清理时只需旋转即可分离，配合面设置的微小间隙可保证日常使用时不会因车辆振动出现松脱异响。结构设计过程中充分考虑了注塑成型的工艺要求，整体壳体壁厚均匀控制在2mm左右，所有转角位置都做了R1.5以上的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，上部承接腔的边缘凸台做了拔模斜度处理，无需复杂抽芯结构即可实现量产开模，有效降低零部件的制造成本。实际装车应用场景中，该结构除了承接烟灰、存放烟蒂的基础功能外，封闭状态下也可临时收纳小型随车杂物，比如硬币、停车卡等小尺寸物件，不会出现洒落问题，

　　筒体外侧的环形凹槽可粘贴防滑胶圈，嵌入杯架时能够增大摩擦力，避免车辆急加减速时部件窜动产生异响。不同于外露式的烟灰缸设计，该圆筒式结构的整体造型简洁，没有多余的外露凸起，能够适配不同风格的内饰设计语言，上部腔体的深度设计为40mm，足够承接弹落的烟灰，同时不会因为深度过深造成清理困难，下部储灰腔的容积可满足普通用户1-2周的烟灰存储需求，无需频繁清理。
