传感器内置感应线圈结构设计方案

　　该结构为电磁类传感器核心感应绕组部件，主要应用于工业位移检测、接近传感、转速测量类传感器的内部核心装配环节，是传感器实现电磁信号转换的关键载体。从实际工况适配角度出发，这类线圈结构需要匹配传感器外壳的内部安装腔尺寸，设计时优先考虑绕组与磁路的贴合度，避免气隙过大导致感应灵敏度下降，同时要兼顾绕线工艺的可实现性，不能出现曲率过小的弯折区域导致漆包线绝缘层破损。

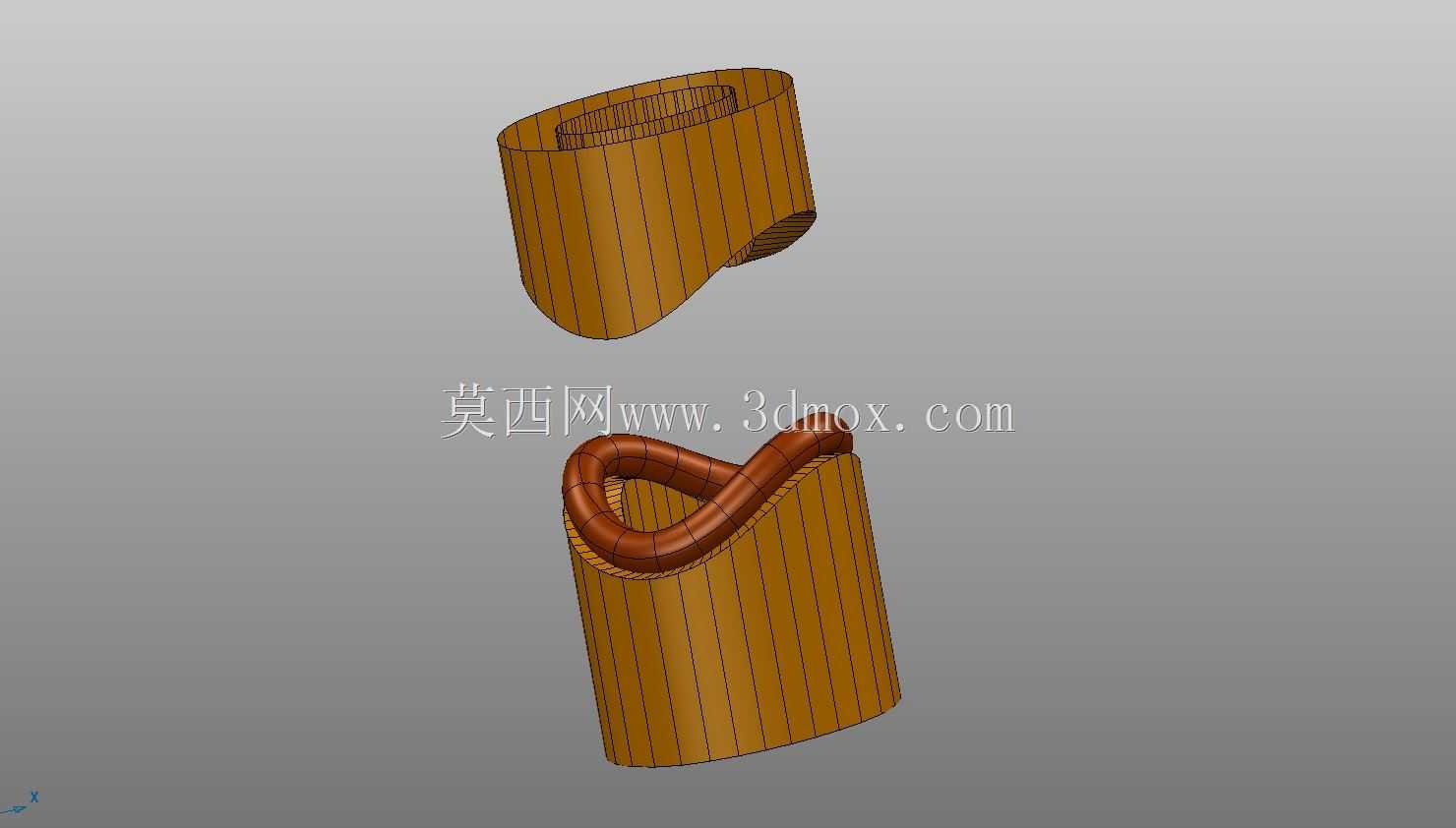

　　结构整体采用分段式异形筒体设计，上下两段筒体通过弧形过渡的绕线区域衔接，直筒段主要作为线圈的支撑骨架，外表面预留均匀的绕线槽位，保证漆包线排布整齐不发生窜动，弧形弯折段则是感应信号的核心耦合区域，曲面弧度经过磁路仿真优化，能够让绕组产生的磁场在检测端面形成均匀的感应区域，减少检测盲区。安装边界方面，直筒段的外径与传感器金属外壳的内孔采用间隙配合，装配时可直接沿轴向推入外壳内部，端部预留的限位台阶能够保证线圈安装到位后与检测端面的距离固定，不需要额外调整装配间隙，适配自动化产线的批量装配需求。

　　从功能特性来看，该结构的绕线区域做了圆角过渡处理，能够避免绕线过程中漆包线被棱角割伤，同时筒体壁薄控制在合理范围，既保证足够的支撑强度，又不会因为壁厚过大增加磁路的磁阻，影响传感器的检测距离。绕组的排布方向顺着筒体的轴向与弧形走向布置，能够让感应磁场的方向垂直于检测端面，当被检测金属物体靠近端面时，能够最大程度切割磁感线，输出稳定的感应信号，减少信号波动带来的检测误差。

　　设计过程中优先规避了传统圆柱形线圈存在的边角磁场发散问题，通过异形曲面的绕线设计，把有效感应区域集中在传感器的正前方，降低侧面金属构件对传感器信号的干扰，这类结构尤其适合安装在空间紧凑的工业设备内部，比如机床的行程限位位置、自动化生产线的工件到位检测点位，不需要额外预留较大的安装避让空间，同时能够保证检测精度不受周边金属结构的影响。结构的材质选用耐高温的工程塑料作为骨架基材，能够适配传感器工作时的绕组温升，避免长期高温环境下骨架变形导致绕组移位，保证传感器长期工作的稳定性。
