层叠流线型漩涡曲面造型结构

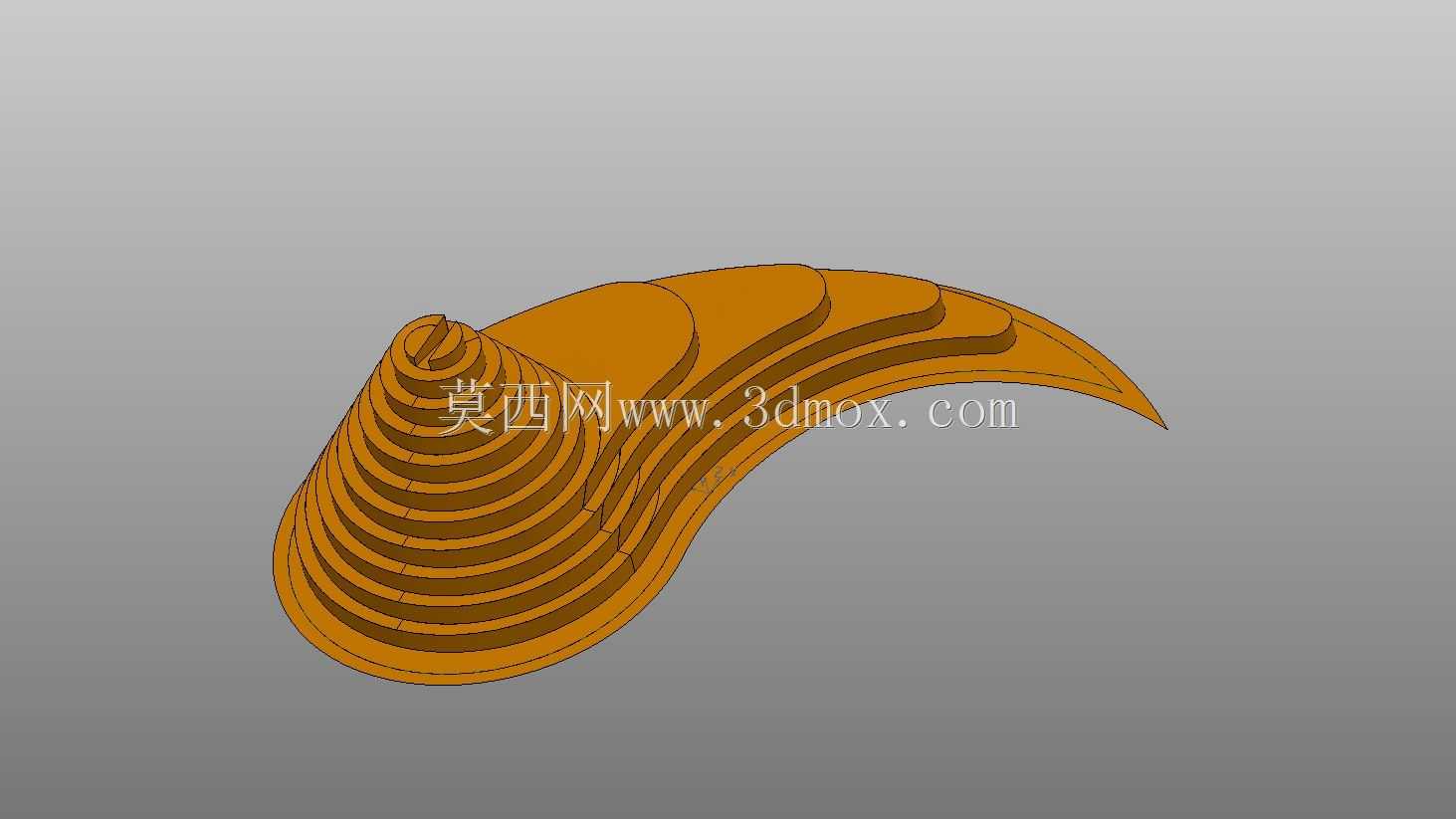

　　该漩涡状层叠曲面结构，可适配流体类传感器的流道导流、示教演示教具的形态展示、文创产品的结构原型开发等多类场景，在流体参数检测类传感器的应用场景中，这类渐变层叠的曲面形态能够引导流体沿预设路径形成稳定旋流，避免流体直接冲击传感检测元件造成的检测数值波动，同时层叠的阶梯式曲面可以在流体经过时形成分层扰流，让不同流速层的流体都能充分接触检测端面，提升小流量工况下的检测响应灵敏度。从设计思路来看，整个造型以螺旋渐开线作为基础轮廓母线，沿轴向做等距偏移拉伸后做平滑过渡裁切，每一层曲面的曲率都沿旋出方向逐步递减，从根部的小曲率紧凑螺旋逐步过渡到末端的大曲率舒展翼型，既保证了整体形态的流线顺滑度，也控制了整体的外轮廓边界尺寸，

　　根部的收敛式结构可以直接适配标准的快装接口，不需要额外做转接结构设计，末端的舒展翼边做了圆角倒钝处理，避免安装过程中剐蹭操作人员或周边管线。在安装边界的考量上，整个结构的最大外轮廓沿旋向的延展长度控制在常规传感器安装位的预留空间范围内，层与层之间的预留间隙既可以满足流体通过的过流面积要求，也不会因为间隙过小造成流体中的杂质卡滞，曲面的壁厚做了等厚设计，不管是采用3D打印做原型验证，还是采用注塑工艺做批量生产，都能保证成型过程中的壁厚均匀性，避免出现缩痕、填充不足等工艺缺陷。这类曲面结构在建模过程中需要重点控制每层轮廓线的相位差，保证层叠过渡的视觉连贯性，同时要校验曲面的G2连续性，避免出现曲率突变造成的流体阻力陡增，在实际装配时，

　　根部的定位基准面做了平面度公差控制，能够和安装基座实现紧密贴合，不需要额外添加密封垫片就能满足低压流体场景的密封要求，对于需要可视化展示流体流向的演示场景，这种层叠结构还可以配合透明外壳，直观呈现旋流的形成过程，帮助操作人员快速理解流体检测的工作原理。
