带传感检测模块的足底支撑鞋垫结构

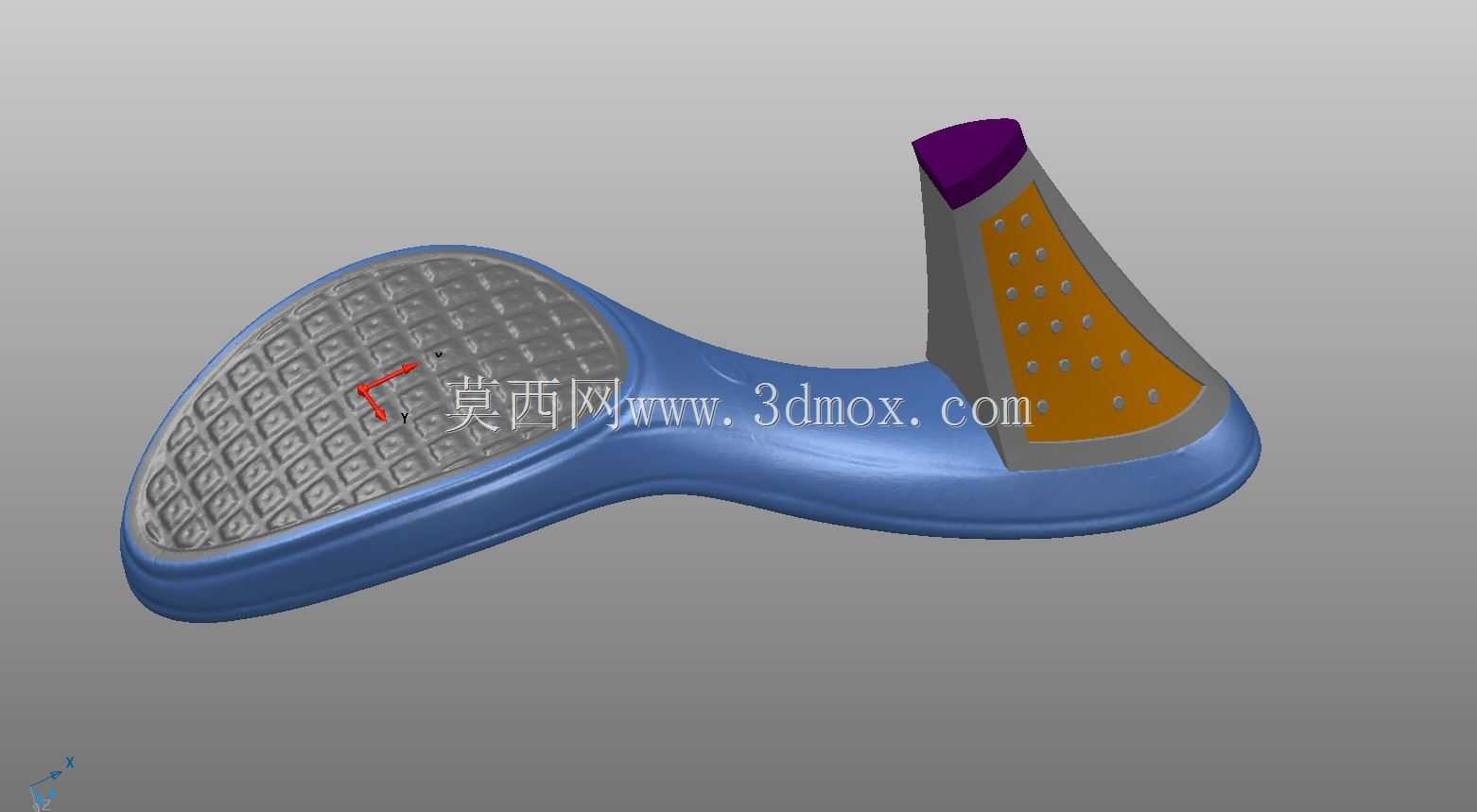

　　这款带集成传感模块的足底支撑结构，主要面向步态数据采集、足部受力监测场景设计，可适配日常穿戴式健康监测、康复训练步态评估、运动姿态矫正等实际使用需求，区别于普通民用鞋垫，其结构预留了传感元件的安装位，无需额外破坏鞋垫基体即可完成检测元件的布设。从结构设计逻辑来看，主体承托面采用符合人体足底轮廓的曲面造型，前掌区域布设网格状防滑纹理，既可以增大与足底接触面的摩擦力，避免穿戴过程中鞋垫移位，也能通过网格凹槽留存空气，降低长时间穿戴的闷汗问题；足弓位置做了过渡收窄的弧形支撑，匹配正常足弓的生理曲度，分散站立或行走时足弓承受的压力，减少长时间站立带来的足部劳损。侧边凸起的模块安装位是整个结构的核心功能区，该区域做了阶梯式的壁厚加强处理，

　　避免行走过程中反复弯折导致安装位开裂，安装面预留的阵列凹点可用于固定传感元件的引脚，同时点胶固定时胶体可以嵌入凹点，提升元件固定的牢固度，模块顶端的封盖采用斜切造型，避免穿戴时剐蹭鞋帮内侧，减少异物感。尺寸设计上，整体长度适配常规成人鞋码的内长范围，前掌最大宽度贴合普通鞋楦的前掌内腔尺寸，侧边传感模块的凸起高度控制在鞋帮内腔的侧边间隙范围内，不会出现穿鞋时卡滞、挤压脚部的问题，基体厚度从前掌到后跟做渐变处理，前掌区域厚度偏薄保证踩踏的触感反馈，后跟区域厚度适当增加提升缓震性能，传感模块安装位的壁厚均匀，避免注塑成型时出现缩痕、应力集中的问题。实际使用过程中，该结构可以直接放入常规运动鞋、休闲鞋的内腔，不需要对鞋子做额外改造，

　　安装在侧边模块内的传感元件可以采集行走过程中的足部姿态变化、着地冲击力数据，传输给配套的采集终端，用于康复阶段的步态恢复评估，或者运动过程中的姿态矫正提醒，基体的曲面造型经过反复拟合调整，保证不同体重的使用者踩踏时都能获得均匀的支撑力，不会出现局部应力过大导致的硌脚问题，网格纹理的深度控制在1mm以内，既保证防滑效果，也不会因为纹理过深导致清洁难度提升。
