传感器配套圆形密封防护小圆盒结构

　　这款圆形防护盒的建模逻辑，完全围绕小型传感器的现场安装痛点展开。日常在工业现场布设小型传感元件时，元件本体的接线端、感应电路板往往直接暴露在多尘、偶有凝露的环境中，长期运行后容易出现积灰短路、接线端子锈蚀的问题，这类小圆盒就是为这类场景提供独立的物理防护空间。

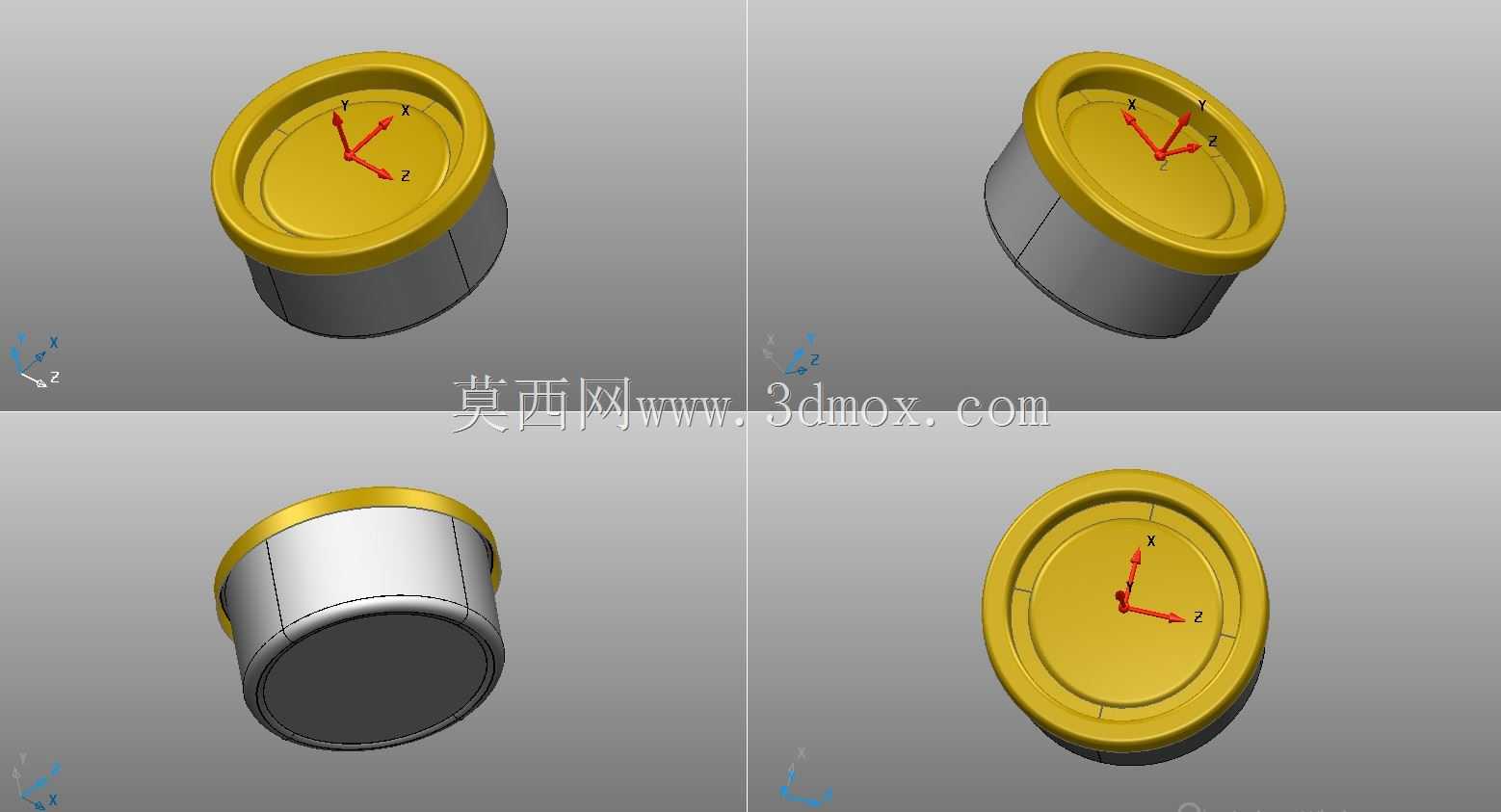

　　从结构上看，盒体采用直筒侧壁加环形凸边顶盖的组合形式，侧壁做等厚薄壁设计，既控制整体自重，也保证侧壁的抗挤压能力，在设备面板上嵌入安装时，直筒外壁可直接与安装孔位配合，不需要额外设计复杂的定位卡扣。顶盖边缘的环形凸边高出盒体顶面，一方面在扣合时形成限位台阶，让盒盖与盒身的配合深度固定，不会出现扣合过深挤压内部元件的情况；另一方面凸边可作为安装贴合面，在面板固定时，凸边与安装面之间加装密封垫圈，就能阻断粉尘、溅水从安装缝隙进入盒内的路径。

　　建模过程中优先保证了配合面的尺寸公差合理性，盒身的开口边缘与顶盖的配合段预留了均匀的间隙，既可以适配过盈配合的装配方式，也能在侧壁增加密封圈槽后实现旋合或卡接密封。盒体内部为完整的圆柱形空腔，没有多余的加强筋或凸起结构，给内部传感器的电路板、接线端子留出充足的布置空间，工程师可根据实际元件的尺寸，在空腔内自行增加固定柱、灌胶槽等二次结构，适配不同直径、不同高度的小型传感元件。

　　从安装边界来看，该结构的最大外轮廓由顶盖直径决定，直筒段外径小于顶盖凸边外径，在面板开孔安装时，只需按照筒身外径加工安装孔，将盒体从面板正面穿入后，凸边自然卡在面板外侧，背面可搭配卡簧或螺母完成锁紧，不需要在狭小的设备内部进行复杂的拧固操作。整体高度尺寸紧凑，不会在设备内部占用过多纵深空间，即使是在薄壁电控柜、小型设备支架上也能完成布设。

　　在实际选型应用中，这类防护盒可用于接近开关、小型温湿度传感模块、微型压力感应元件的外置防护，也可作为简易接线盒收纳短距离的传感接线接头。结构本身没有异形曲面，所有特征均为回转体与直壁结构，后续开模或机加工的工艺难度都很低，量产时的成本控制空间充足。建模阶段同步验证了不同壁厚下的结构刚性，当壁厚取常规工程塑料加工的推荐值时，盒体承受常规的按压、线缆拉扯力都不会出现形变，能够长期维持内部防护空间的形态稳定。顶盖顶面为完整平面，也可根据需求粘贴标识标签、校准铭牌，不会因为表面曲面出现标签起翘的问题。
