传感器配套安装支撑镜座结构设计

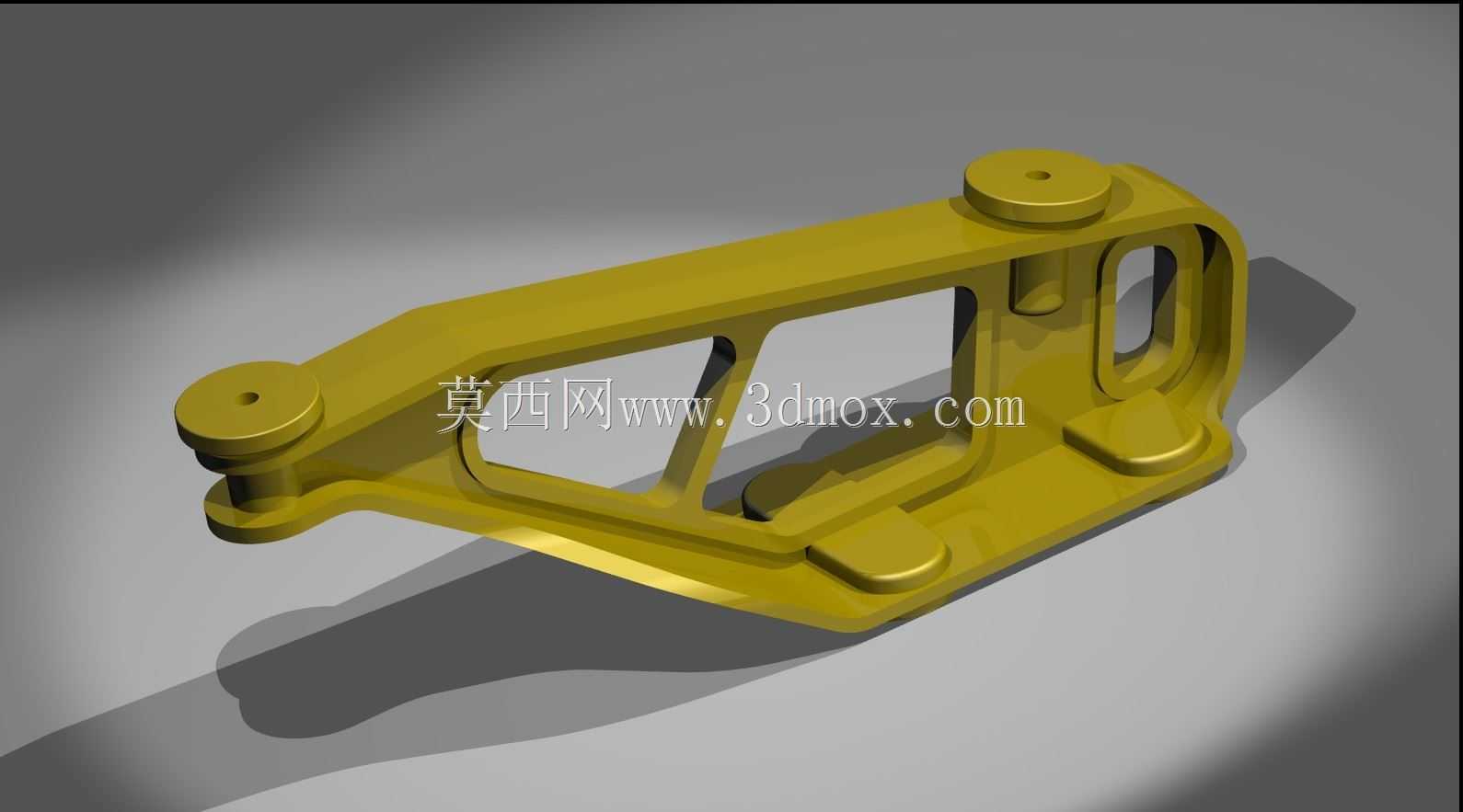

　　该镜座属于传感器配套的精密安装支撑构件，主要应用于工业检测类光电传感器、视觉传感单元的光路反射与安装固定场景，常见于自动化产线的视觉定位工位、高精度尺寸检测设备的光路系统中，承担镜片承载、安装基准定位、光路角度支撑的核心作用，可保障传感器光路传输的稳定性，避免设备运行过程中的振动导致镜片偏移，影响检测精度。从结构设计思路来看，整体采用一体化铸造成型的框架式镂空结构，在保证整体结构刚性的前提下最大化削减了构件自重，降低安装负载对传感器安装基座的应力影响。构件两端设置有同轴的圆柱凸台安装位，凸台端面预留有安装定位孔，可通过紧固件直接固定在传感器基座的对应安装面上，凸台的同轴度公差控制在0.02mm范围内，

　　保障安装后镜片的角度偏差在设计允许范围内。主体框架采用渐变截面的加强筋布局，沿受力方向布置的主支撑筋厚度均匀，镂空区域的过渡位置全部采用圆角过渡，避免应力集中导致的构件断裂，同时适配铸造成型的工艺要求，减少铸造缺陷的产生。构件底部设置有两个凸起的定位支撑脚，支撑脚端面为精加工平面，可在安装时与基座平面贴合，作为辅助定位基准，进一步提升安装后的结构稳定性，避免长期使用后出现位置偏移。从安装边界来看，构件整体长度适配常规中小型光电传感器的安装间距，宽度方向不超出传感器基座的安装轮廓，不会与周边的线路、其他传感构件产生干涉，安装孔位的间距符合通用传感器安装的孔位标准，可直接适配多数同类型传感器的安装需求，无需额外加工转接板。

　　结构设计上充分考虑了工况振动的影响，整体固有频率避开了常规工业设备的运行振动频率区间，可有效避免共振现象，保障镜片位置的稳定性，进而保证传感器的检测精度不受设备运行振动的干扰。构件表面的平整区域可直接粘贴反射镜片，镜片安装面的平面度公差满足光学反射的精度要求，无需额外进行二次精加工即可满足使用需求，降低了后续装配的加工成本。
