金属手动注射成型工装结构三维设计

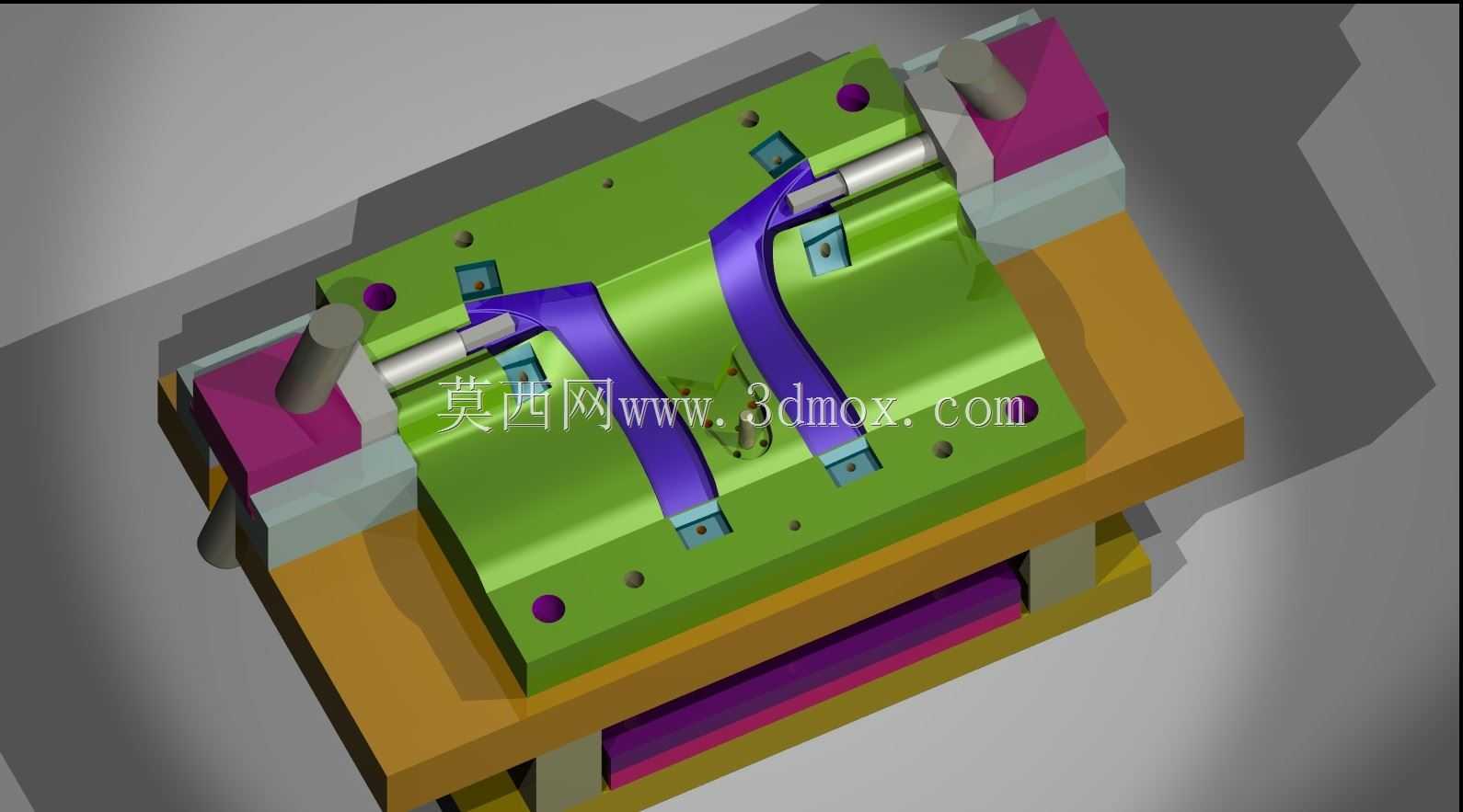

　　这套手动金属注射工装主要面向小批量金属零件注射成型、实验室配方验证、精密小件试制场景使用，区别于全自动高压注射设备，它无需外接液压站、气压源或者电控系统，完全依靠手动操作完成进料、压射、合模的全流程动作，非常适合没有配套动力源的维修车间、教学实训场地、小批量打样工位使用，能在不占用大型设备产能的前提下，完成低熔点金属、金属喂料的注射充型作业。从结构布局来看，整套工装采用分层叠装设计，底部为承托基座，采用加厚平板结构作为整个工装的安装基准，所有功能组件都通过定位销与内六角螺栓固定在基座上，安装时只需保证基座平面度在0.05mm以内，就能保证上下组件的同轴度要求，不需要额外做复杂的调平作业。中间层为成型模腔固定区，

　　模腔两侧设置了可调式定位压块，压块通过横向导杆连接，可根据不同模腔的外形尺寸调整压紧行程，压块端面做了防滑齿纹处理，合模压紧时不会出现模腔滑移错位的问题，导杆表面做了淬硬处理，表面粗糙度控制在Ra0.8以下，反复推拉调整也不会出现卡顿、磨损拉伤的问题。上部的压射组件采用双导向柱结构，压射推杆的轴线与模腔进料口中心严格对中，手动操作时通过两侧的施力臂带动推杆匀速推进，能将模腔内的空气充分排出，避免成型件内部出现气孔、缺料等缺陷，推杆的推进行程设置了硬限位，可根据不同模腔的进料深度调整限位位置，防止推杆推进过量撞坏模腔内壁。两侧的锁紧组件采用斜楔压紧结构，合模后只需扳动侧边的锁紧手柄就能完成模腔的锁止，锁止力可通过斜楔的进给量调整，

　　能承受注射过程中模腔内部的反压力，不会出现涨模、溢料的问题。整套工装的所有外露边角都做了倒角处理，手动操作时不会划伤操作人员，各活动部件都预留了润滑注油孔，日常维护时只需定期在导杆、锁紧配合面涂抹少量润滑脂，就能保证长期操作的顺畅性。安装边界上，整套工装的占地尺寸适配常规钳工工作台，不需要额外做地基固定，通过底部的四个安装孔就能直接固定在台面上，拆卸转运也十分方便，单人即可完成搬移、调试的全部操作。在实际使用中，这套工装可适配多种不同规格的成型模腔，更换模腔时只需松开两侧压块、调整定位位置即可，不需要拆解整个工装结构，换型时间能控制在十分钟以内，对于多品种小批量的试制场景来说，能大幅降低设备投入成本，提升打样效率。
