传感器配套弯弧型金属固定支架结构

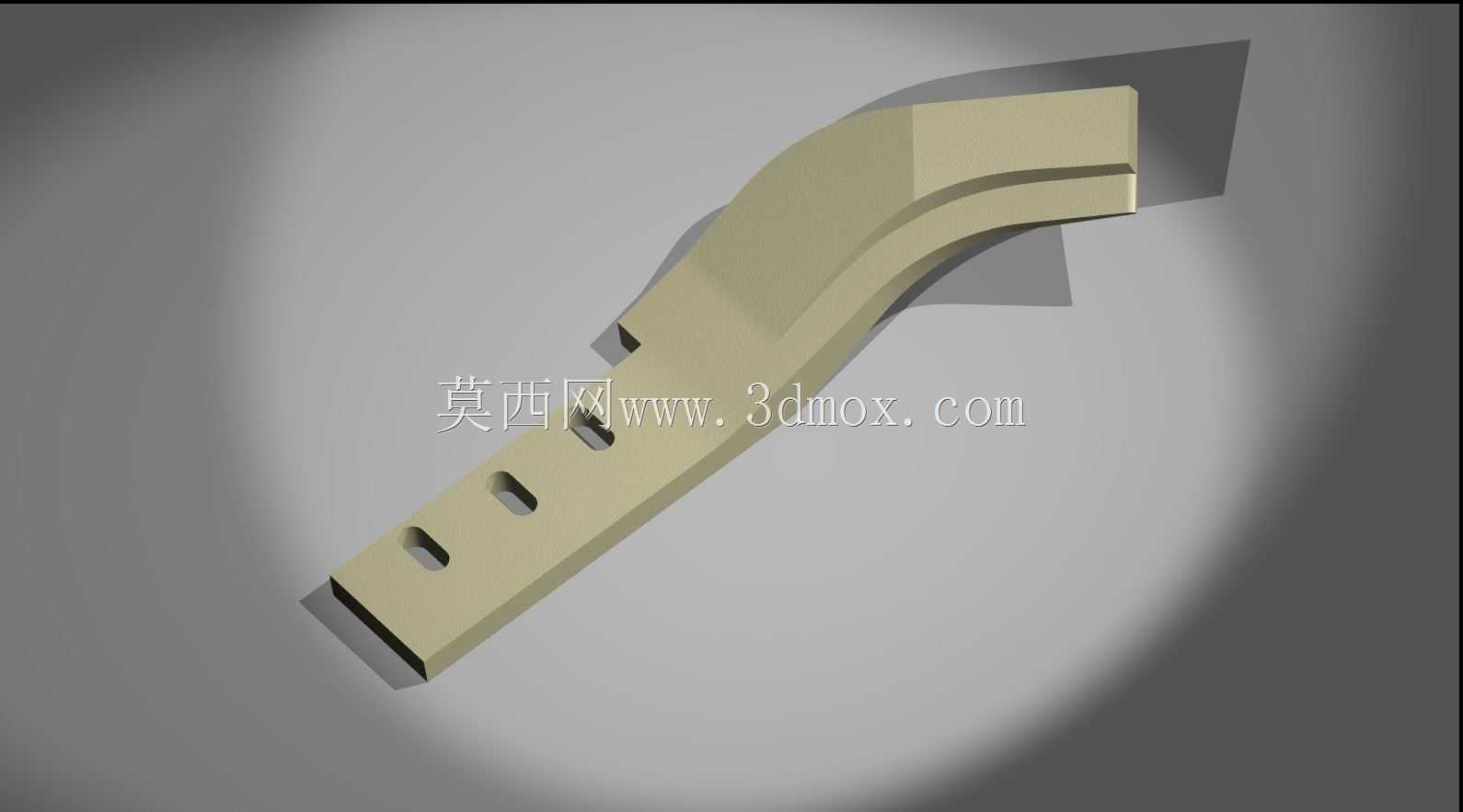

　　该弯弧型金属构件属于传感器配套安装固定类五金件，整体采用一体化弯折成型结构，主体沿长度方向分为平直安装段与弧形过渡段两部分，平直段沿轴向均匀开设三个长圆形安装孔，可适配不同孔距的安装基面，预留一定的位置调节余量，降低现场安装时的对位精度要求，弧形段末端做收口处理，形成可夹持或贴合传感器本体的限位结构，无需额外拼接辅助件即可完成传感器的位置固定。从实际应用场景来看，这类构件常出现在工业自动化检测工位、物流分拣线的物料检测点位、机床加工区域的位置反馈单元中，用来将光电类、接近类传感器固定在指定检测高度与角度，避免传感器直接受物料剐蹭、切削液飞溅或是设备运行振动的影响，保障检测信号的稳定性。设计过程中优先考虑了安装空间的避让需求，

　　弧形段的弯曲弧度并非随意设定，而是匹配常规圆柱型传感器的外径轮廓，同时让支架整体在狭窄的设备机架间隙内不会与周边运动部件发生干涉，平直段的厚度与宽度经过受力校核，在常规工业振动环境下不会出现明显形变，保证传感器检测位置不会出现偏移。构件的安装边界十分明确，平直段底面为完全贴合的安装基准面，三个长圆孔的长度方向沿构件长度方向延伸，单孔可调节范围覆盖常用的安装孔距公差，安装时可通过螺栓穿过长圆孔将支架固定在型材机架、设备立板或是焊接基座上，弧形段的内弧面为传感器贴合定位面，末端的收口结构可在传感器装入后限制其径向转动，部分工况下还可在收口位置加装紧定螺钉，进一步锁死传感器位置，防止长期运行后出现松动。从结构工艺性角度，

　　该构件可通过钣金折弯后铣削安装孔的方式加工，也可采用型材机加工一体成型，两种工艺都能保证较好的尺寸一致性，弯折处的圆角过渡避免了应力集中，同时不会划伤安装人员或是传感器线材，整体没有多余的冗余结构，在满足固定强度的前提下尽可能控制了自身重量，不会给安装基面带来额外的负载负担，适配各类轻量化机架的安装需求。
