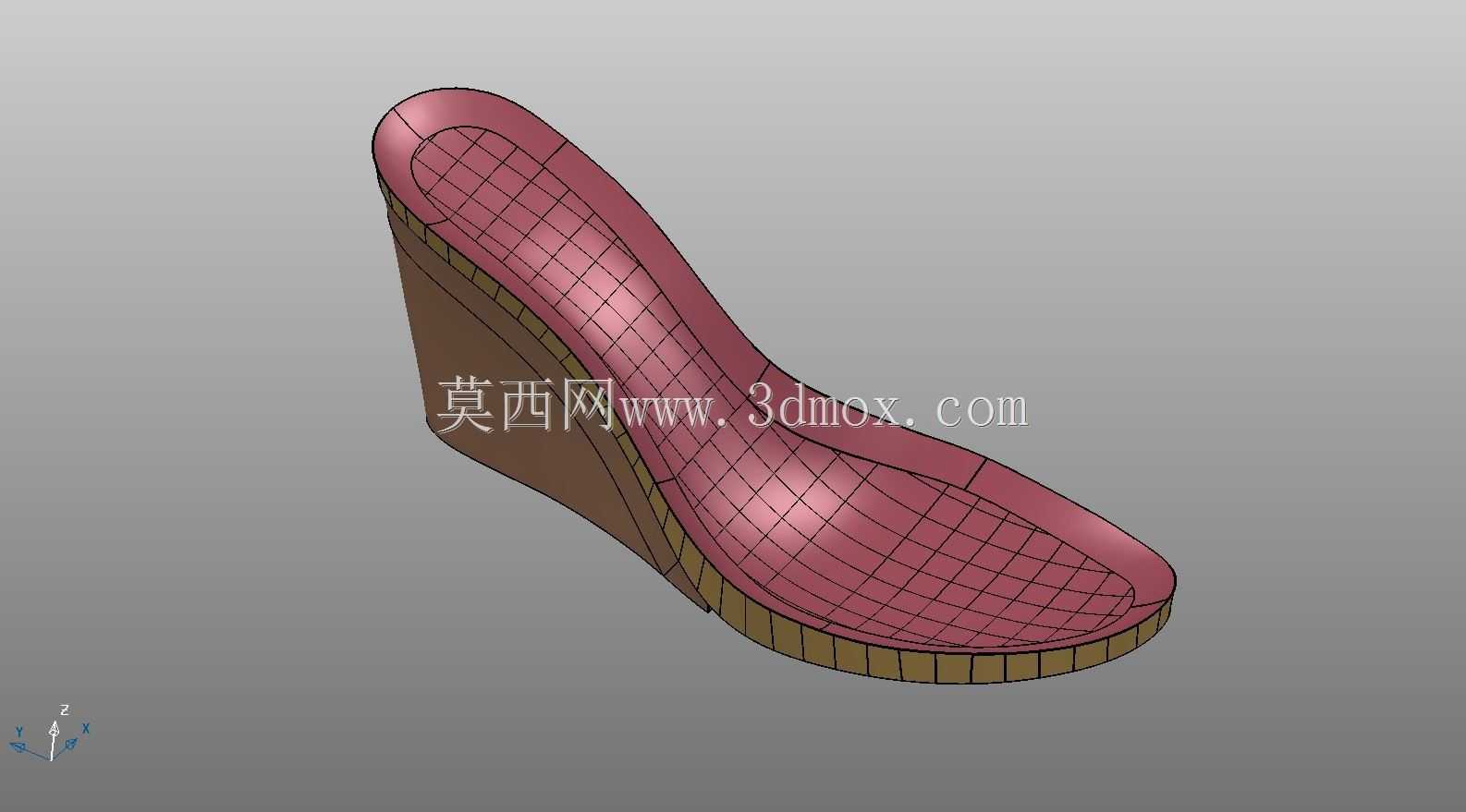

坡跟鱼嘴女鞋三维结构设计模型

　　这款坡跟鱼嘴鞋的三维结构模型，在鞋类产品开发流程中可直接对接开模打样环节，覆盖从外观评审到结构校验的全流程应用场景，不管是鞋厂的结构设计岗做版型调整，还是工艺岗做鞋底贴合工序的公差匹配，都能依托该模型完成前置校验，避免实物打样阶段反复修模带来的物料损耗。从实际使用维度看，该模型完整还原了坡跟鞋的受力支撑结构，楔形鞋跟从后跟位置向前掌位置平滑过渡，高度差控制在日常穿着的舒适区间，既保留了坡跟鞋修饰腿型的外观优势，又通过连续的支撑面分散足部压力，降低长时间穿着的足部疲劳感；鱼嘴开口位置做了圆弧收边处理，避免行走过程中开口边缘磨挤脚趾，内底贴合人体足弓弧度做了曲面隆起，匹配正常行走时的足部受力分布。

　　设计过程中优先考虑了鞋履生产的工艺可行性，鞋跟部分采用分层结构设计，外层包覆材质与内支撑层的贴合边界做了明确的曲面拆分，方便后续生产时做材料裁切与贴合定位；内底的网格纹理做了等距阵列排布，既可以增加穿着时足底与鞋内的摩擦力，避免打滑，也能在注塑成型时保证纹理均匀脱模，不会出现纹理缺料的问题；鞋底边缘的围条结构做了0.8mm的突出设计，既可以在行走时保护鞋身侧面不被剐蹭，也能在鞋底磨损后单独更换围条，提升鞋款的使用寿命。从安装与尺寸边界来看，该模型的鞋身长度适配常规37码女鞋的尺寸基准，鞋跟最高处高度为75mm，前掌位置鞋底厚度为12mm，整体鞋身宽度在跖趾关节位置为82mm，符合亚洲女性足部的宽度尺寸区间；

　　鞋跟与内底的连接面做了全周贴合的曲面匹配，安装时不需要额外做填补修整，直接涂胶贴合即可保证连接强度，鞋口位置的包边预留了1.5mm的材料厚度空间，方便后续加工时包覆皮革或织物面料，不会因为厚度预留不足导致包边起皱。模型的曲面全部采用G2连续过渡，没有尖锐棱角，不管是做3D打印的样件验证，还是做数控加工的鞋模开发，都能直接导出曲面数据使用，不需要额外做曲面修补；同时模型拆分了鞋跟、内底、外底、围条四个独立的结构部件，方便设计人员针对不同部件单独调整材质、颜色或者修改尺寸，适配不同款式的衍生开发需求，比如调整鞋跟高度做平跟款衍生，或者调整鱼嘴开口大小做不同风格的款型迭代，都能在该基础模型上快速完成修改，大幅缩短鞋款的开发周期。
