分体式螺纹密封储油容器油壶结构

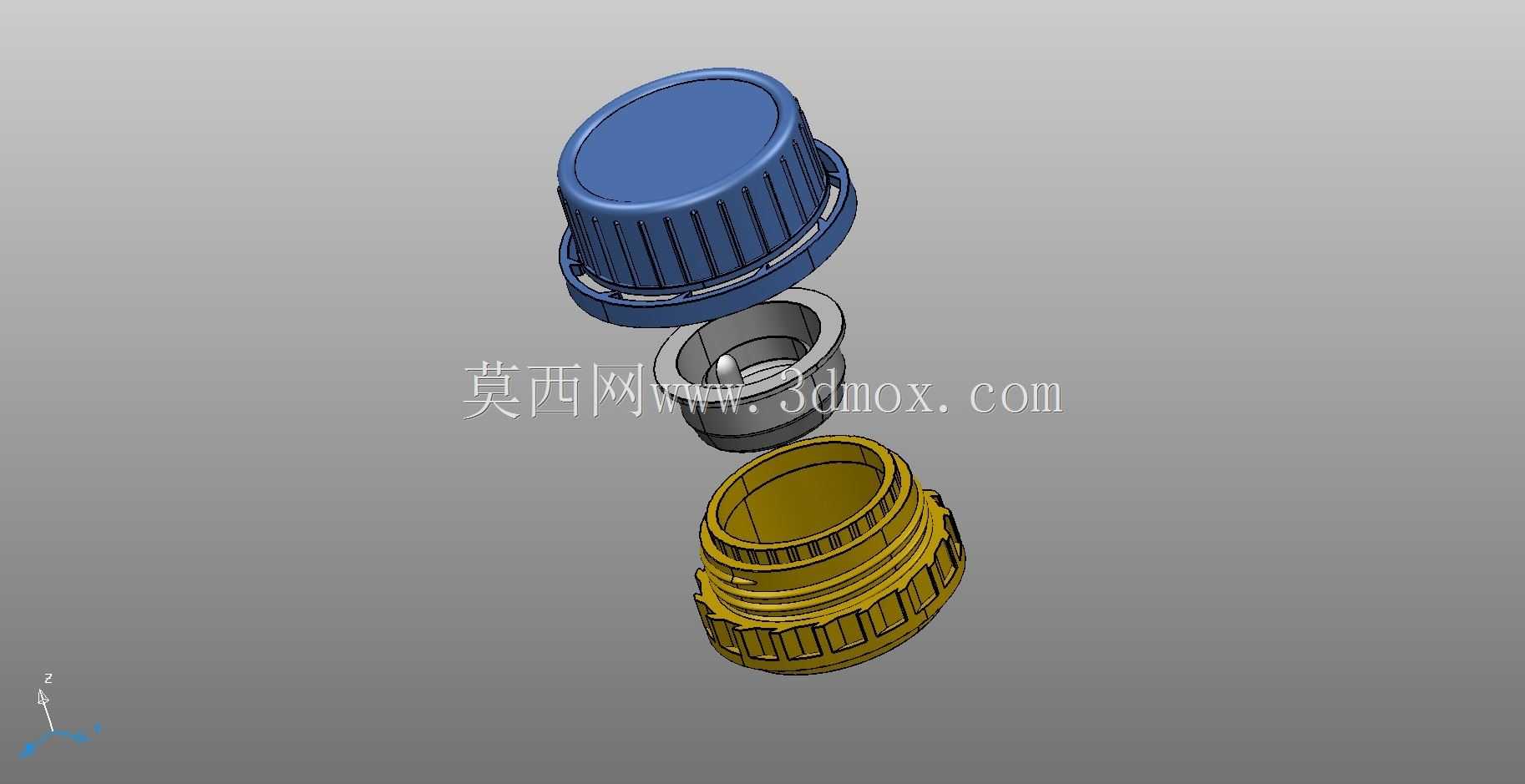

　　这款分体式储油结构常配套于小型润滑供油场景，在手持注油设备、小型机床间歇润滑单元、实验台油料加注工位都能见到同类结构的应用，核心作用是完成小容量液态润滑油的密封存储与可控导出，避免油料在存放、移动过程中出现泄漏、挥发，同时阻隔外界粉尘、水汽进入油腔造成油料污染。从结构拆分来看，整套组件分为三个核心部分，底部是带外螺纹的储油腔体，腔体上口做了加厚的螺纹基座，外螺纹采用梯形牙型设计，相比普通三角螺纹，梯形牙的啮合接触面积更大，旋合后的轴向压紧力更均匀，能适配橡胶密封圈的压缩形变需求，不会因为多次旋合出现牙型磨损导致密封失效。中间的金属内衬是整个结构的密封核心，内衬下端做了翻边结构，刚好卡在储油腔体上口的台阶面，

　　翻边与腔体台阶之间预留了0.3mm的密封胶圈安装槽，胶圈压缩量控制在20%-25%区间，既保证足够的密封比压，又不会因为压缩量过大导致胶圈永久变形失去弹性。内衬的内孔做了缩径处理，可根据使用需求配套不同孔径的导流嘴，控制注油时的流量大小，避免大流量注油造成油料飞溅。顶部的蓝色旋盖外表面做了等距分布的竖向防滑筋，筋条高度0.8mm，间距4mm，徒手旋合时能提供足够的摩擦力，即便手上沾有少量油污也能顺利完成旋紧、旋松操作，不会出现打滑。旋盖内部做了与内衬上口匹配的压紧台阶，旋合到位后台阶会刚好压合在内衬上端面，形成第二道密封防线，即便第一道密封圈出现微量渗油，也能被旋盖的压紧面阻隔，不会渗漏到外部。

　　设计过程中重点考量了不同使用场景的安装边界，储油腔体的最大外径控制在42mm，整体旋合后的总高度为58mm，可直接嵌入多数小型手持注油工具的手柄仓内，不需要额外调整配套设备的仓体尺寸；螺纹旋合行程设计为6圈，旋合到位后有明显的触感反馈，操作人员不需要额外借助工具就能判断是否安装到位，避免旋合不到位引发的泄漏问题。腔体底部做了1:20的锥度设计，油料快用完时能自动汇集到腔体底部的出油口位置，不会出现腔体内残油过多无法完全导出的问题，减少油料浪费。整套结构的零件拆分逻辑清晰，没有复杂的异形曲面，所有配合面都采用常规的机加工或注塑工艺就能实现量产，零件之间的配合公差选用基孔制H7/g6间隙配合，既保证拆装顺畅，又不会因为配合间隙过大出现晃动，日常维护时只需要更换密封胶圈就能重复使用，整体使用寿命远高于一体式焊接的储油结构。
