带反光条与抛绳的救生圈三维设计

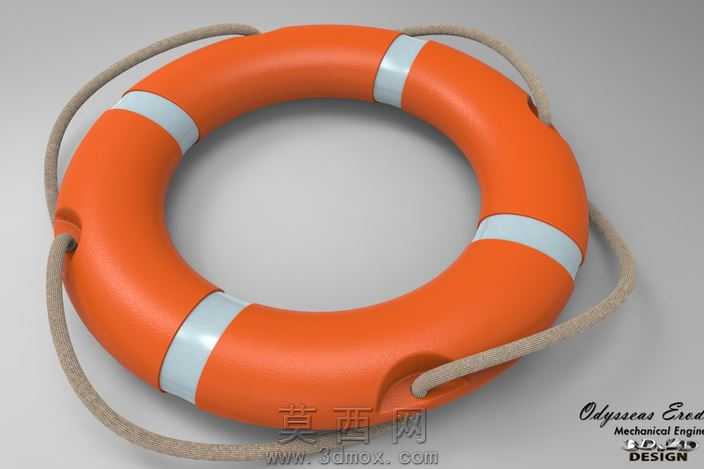

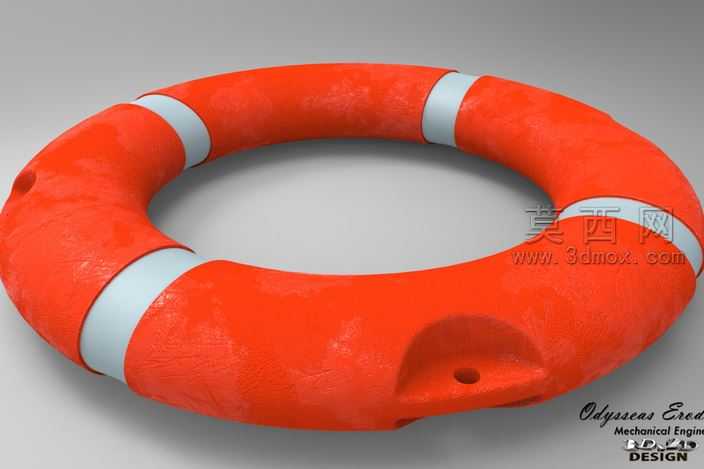

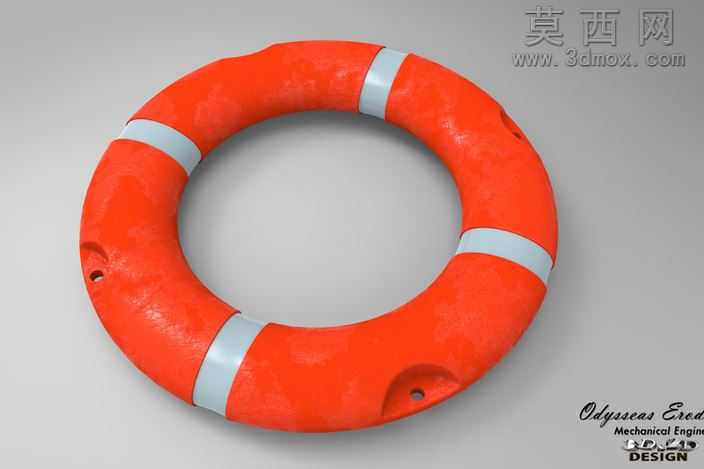

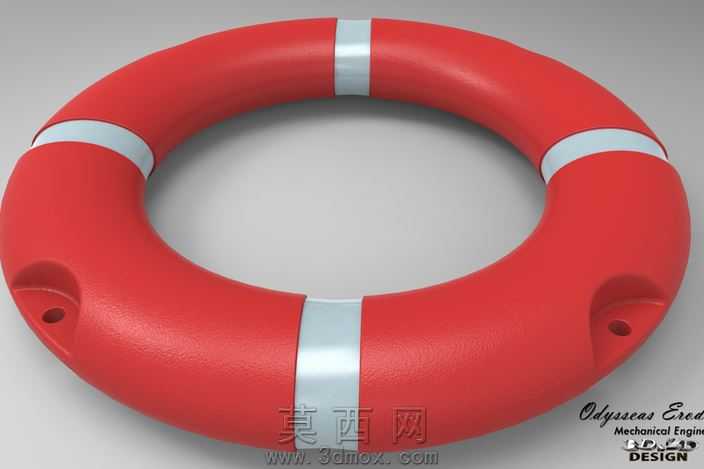

本救生圈三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循救生圈的实际结构比例，首先通过旋转凸台命令生成环形主体基体，精准控制圈体的内外径尺寸与截面弧度，保证整体结构符合人体工程学抓握需求。模型表面的四道反光条采用独立拉伸实体建模，与主体圈体做贴合约束，还原真实救生圈反光标识的安装位置与尺寸比例，反光条边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患。圈体外侧的抛绳结构采用扫描命令生成，先绘制贴合圈体外壁的三维引导路径，再绘制麻绳截面轮廓完成扫描，同时在圈体对应位置设计了内嵌式绳槽与穿绳孔结构，还原抛绳与圈体的连接固定方式，绳体两端的绳结也做了细节建模，还原真实绳索的固定形态。材质渲染阶段，圈体主体赋予高饱和度橙色哑光塑料材质，调整材质的粗糙度与反光度参数，模拟救生圈专用高密度聚乙烯材料的质感；反光条赋予高反光银灰色材质，添加轻微的反光涂层效果，还原真实反光条的逆反射特性；抛绳赋予粗麻绳材质，调整纹理凹凸参数，还原麻绳的编织纹理与粗糙质感。整体模型结构完整，各部件装配关系清晰，无多余特征与干涉问题，可直接用于救生设备的结构展示、教学演示或产品设计参考，建模过程中对圈体的壁厚、承重结构做了合理的参数化设置，可根据实际使用需求快速调整尺寸参数，适配不同规格的救生圈设计需求。
