多墩式斜拉缆索逗留桥三维结构设计

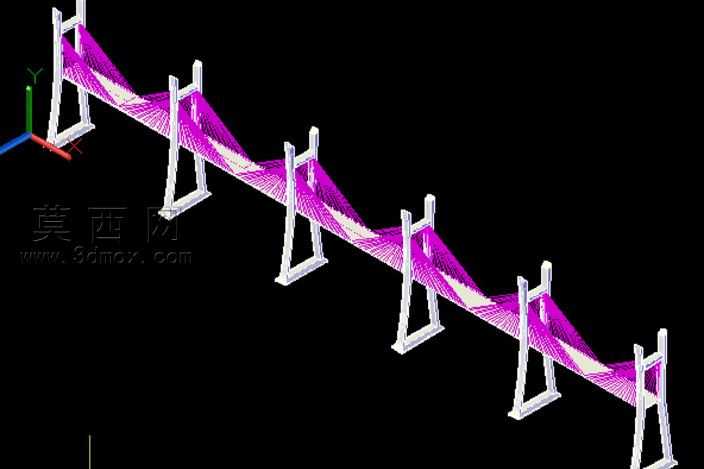

该三维模型为多墩式斜拉缆索逗留桥结构，整体采用连续多跨布置形式，建模过程中严格遵循桥梁结构力学逻辑搭建各部件。首先完成桥墩构件的建模，桥墩采用门式框架造型，底部设置扩大基础结构，墩身做等截面矩形立柱设计，顶部预留缆索锚固的连接位，建模时对墩柱的倒角、连接节点做了精细化处理，保证结构衔接处的过渡平滑无错位。缆索部分采用空间斜向布置形式，每一组桥墩对应放射状排布的多根缆索，缆索从墩顶向两侧桥跨方向延伸，与桥面形成稳定的三角受力体系，建模时通过曲线拟合工具还原缆索的自然垂度特征，同时对每根缆索的端点锚固结构做了细节刻画，还原实际工程中的锚固构造。桥面部分采用连续平直结构，建模时将桥面与缆索的连接点做了对应匹配，保证每根缆索的受力点位置准确，整体结构沿纵向等距排布六组桥墩，形成五跨连续的缆索承重体系。材质设置上，桥墩结构赋予哑光浅灰色混凝土材质，还原混凝土构筑物的粗糙质感与哑光特性；缆索部分赋予高饱和度的紫红色半透明材质，既可以清晰区分缆索与桥墩结构，也能直观呈现缆索的空间排布走向，方便观察整体受力体系；桥面部分赋予浅米色硬质铺装材质，区分于桥墩的混凝土质感。渲染阶段采用纯黑色背景突出模型主体结构，搭配三维软件默认的三色坐标轴辅助标识空间方位，通过正交视角呈现整体结构的排布规律，可清晰观察到每一组缆索的放射角度、桥墩的间距比例以及整体桥跨的对称布局。设计思路上，该模型重点还原斜拉缆索桥的受力传递逻辑，通过等距布置的门式桥墩分担缆索传递的荷载，斜向缆索将桥面荷载传递至墩柱再传导至基础，整体结构简洁受力明确，可用于桥梁结构教学演示、缆索承重体系的受力分析参考，也可作为同类小型景观桥、临时通行桥的结构设计参考模板，建模过程中省略了非核心的桥面附属设施构件，重点突出核心承重结构的连接关系与空间布局，让观察者可以快速理解该类缆索桥的结构组成与受力特点。
