传感器接插件多腔注塑成型手模结构

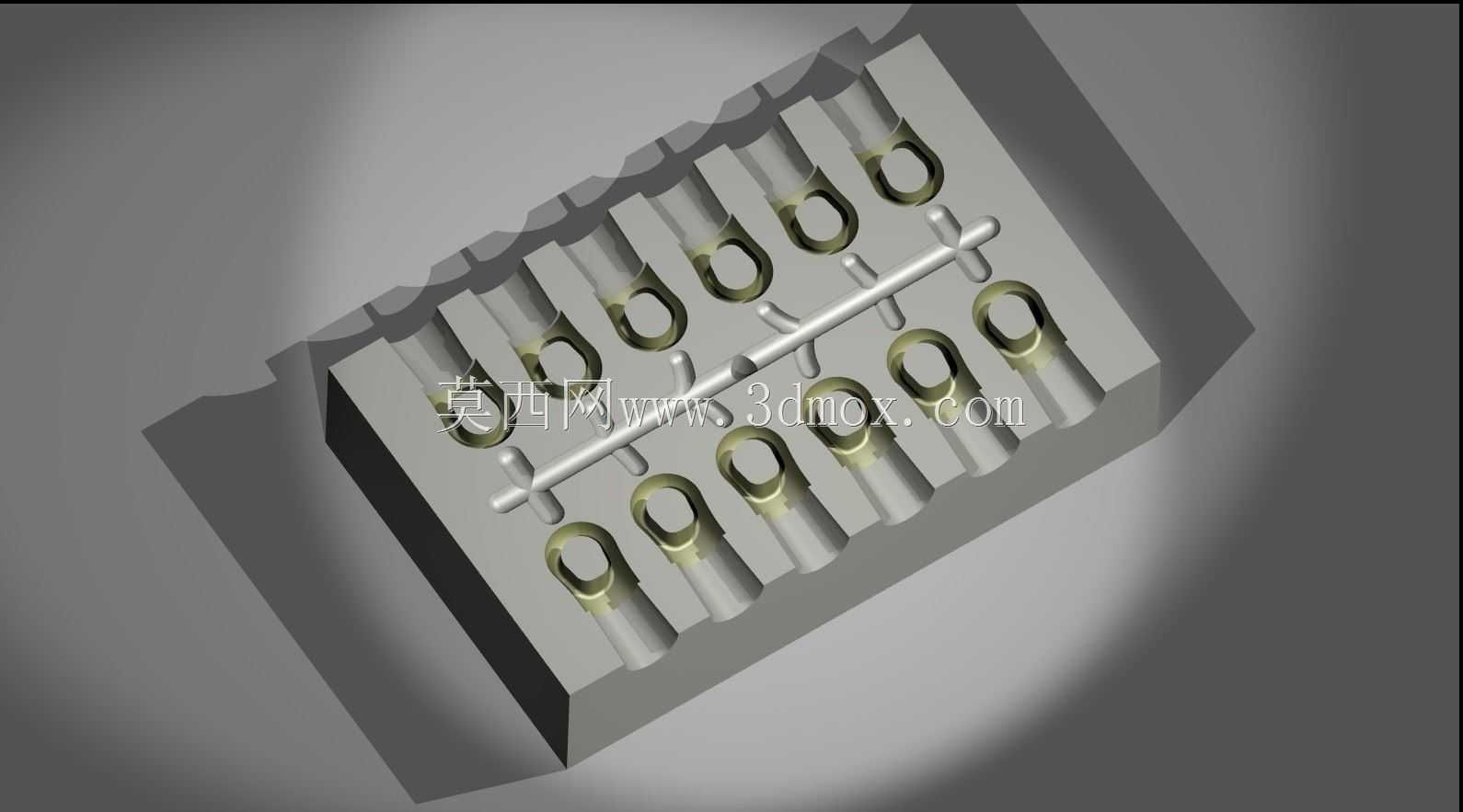

　　这套手模针对小型传感器接插件类零件的小批量试制、工艺验证场景设计，日常多用于传感器生产环节的样件打样、注塑参数调试，也可作为量产前的结构验证工装，替代正式钢模完成前期的工艺迭代，大幅降低开模前期的试错成本。整套结构采用一模多腔的排布逻辑，12个成型腔位沿中心对称布局，能在单次注塑循环中完成12件带金属镶件的接插件壳体成型，腔位间距经过反复核算，既保证相邻型腔的进料压力均衡，也预留了足够的冷却水路布置空间，避免成型过程中出现局部过热导致的塑件翘曲、缺胶问题。中心采用平衡式分流道设计，主流道延伸至模腔中心区域后向两侧对称分出支流道，每个支流道对应一个型腔的进料口，进料口选择潜伏式浇口结构，成型后浇口可随开模动作自动切断，

　　减少后续人工修剪浇口的工序，适配接插件类小尺寸零件的量产效率要求。模腔内部针对接插件的金属端子镶件做了精准的定位槽设计，镶件装入后可实现径向与轴向的双向限位，合模过程中不会出现镶件偏移、浮起的问题，避免成型后出现端子露铜、位置偏移的不良，满足传感器接插件的电气装配精度要求。模架整体采用方正的块状结构，安装边界规整，可直接适配常规小型立式注塑机的模架安装尺寸，上下模的合模定位采用四角导柱结构，合模过程中可自动校正位置偏差，保证模腔的合模精度，长期反复使用也不会出现型腔错位的问题。成型区域的脱模结构采用顶针均匀排布设计，顶针位置对应塑件的非外观面、非配合面，顶出过程中受力均匀，不会在塑件表面留下明显顶痕，也不会顶伤薄壁的接插件壳体结构。

　　流道末端设置了冷料穴，可储存注塑过程中前端的冷料，避免冷料进入型腔导致塑件内部出现冷隔、强度不足的问题，同时冷料穴处带拉料结构，开模时可将流道凝料自动带出，无需人工清理流道残留料。整套手模的成型面做了细微的磨砂纹理处理，成型后的塑件表面质感均匀，无明显加工刀痕，可直接用于传感器的装配测试，无需额外做表面处理。在实际使用中，这套手模可快速更换不同规格的型腔镶块，适配同系列不同针数的接插件试制需求，无需更换整套模架，进一步压缩了不同型号传感器接插件的试制周期，对于传感器研发阶段的快速迭代、小批量试产场景有很强的适配性。
