仿生羽翼造型夹持式传感执行构件

　　这款仿生羽翼造型的夹持式传感执行构件，主要适配工业检测场景中的非规则曲面工件夹持与触感反馈需求，在精密装配、异形工件分拣工位中，可配合多轴机械臂完成对易刮花、曲面弧度大的工件的柔性夹持作业，避免传统刚性夹爪对工件表面造成压痕或划伤。从设计思路来看，整体采用羽翼分层式曲面构型，摒弃了传统夹爪的平直钳口结构，将钳口接触面做了渐变弧度处理，接触段的曲面曲率经过多轮迭代验证，能够适配直径在15mm到45mm区间的回转类、异形曲面工件，夹持时接触面积比普通平口夹爪提升60%以上，单位面积夹持压力可降低40%，有效适配软质材质、表面喷涂类工件的抓取需求。构件的安装端采用标准圆形法兰对接结构，法兰直径为28mm，预留3个M3螺纹安装孔，

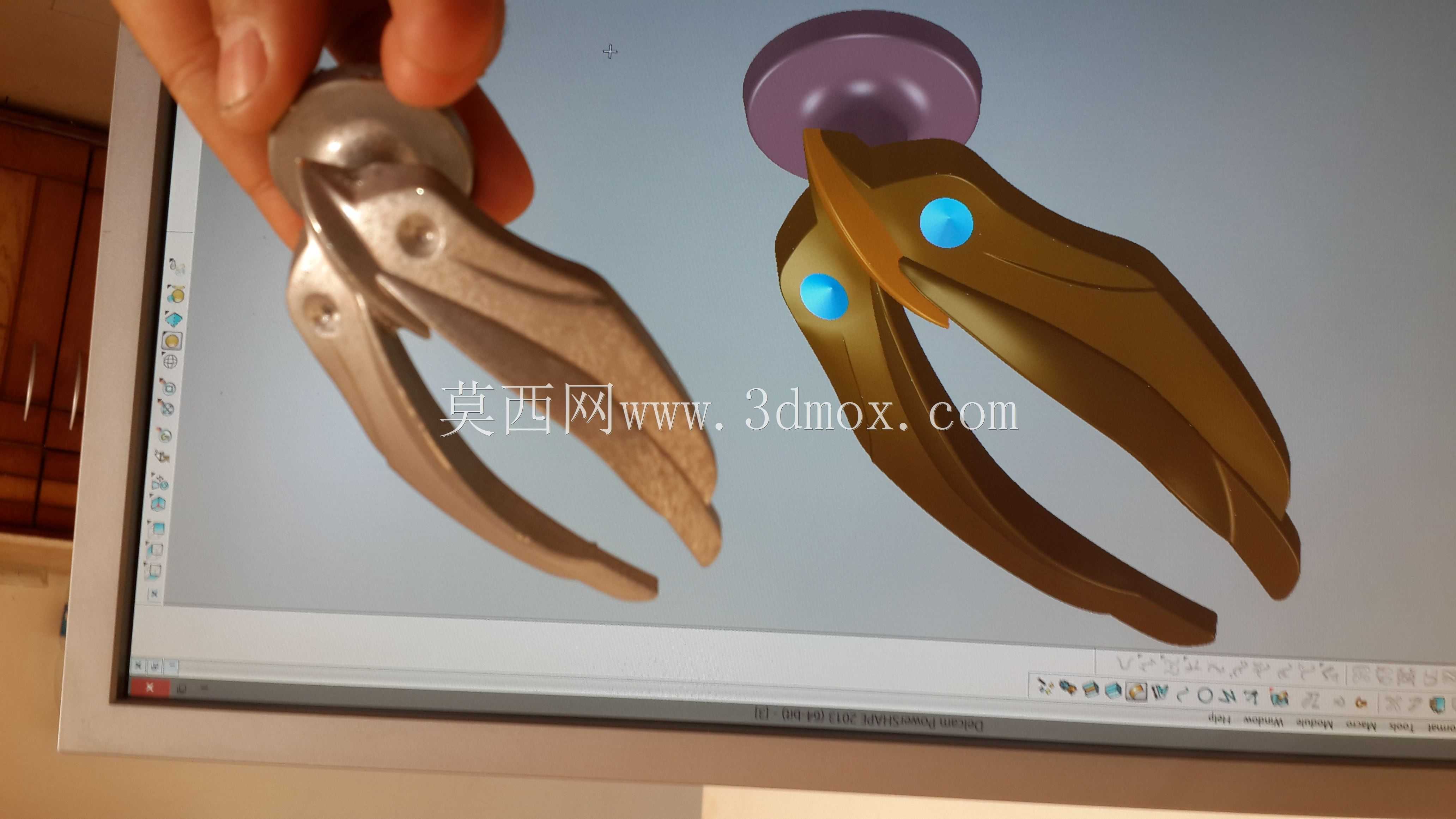

　　孔位分布遵循通用机械臂末端执行器的安装孔距标准，可直接适配多数轻型协作机械臂的末端接口，无需额外设计转接法兰，安装边界预留了5mm的周向调整间隙，允许安装时根据实际工位需求做小范围的角度偏转，适配不同角度的取料姿态。构件的铰接部位采用双铆钉铰接结构，铰接轴直径为4mm，铰接间隙控制在0.02mm以内，开合过程中无旷量，开合角度范围为0到32度，完全张开时两钳口末端间距为52mm，闭合时最小夹持间距为2mm，可覆盖多数小型精密工件的夹持尺寸范围。钳身内嵌的触感传感点位布置在羽翼曲面的两个凸起位置，也就是模型上蓝色标识的点位，这两个点位是夹持时的主要受力接触区，传感元件可实时反馈夹持压力数值，配合设备的控制系统可动态调整夹持力大小，

　　避免加持力过大损伤工件，或是加持力不足导致工件脱落。钳身的曲面过渡全部采用G2连续曲面设计，没有尖锐棱角，一方面避免作业过程中剐蹭周边设备或是操作人员，另一方面也能降低夹持过程中应力集中的问题，提升构件的整体疲劳强度，经过模拟验证，在10N的额定夹持力下，钳身的最大形变量为0.03mm，完全满足精密装配工位的精度要求。这类构件还可拓展应用在文创展示、仿生机械科普教具场景中，其羽翼造型具备一定的展示属性，配合驱动结构可模拟羽翼开合的动作，作为动态展示装置的执行部件使用，安装尺寸同样适配多数小型舵机的输出接口，不需要做大幅度的结构修改即可完成适配。
