便携式扇形三维扫描设备结构设计

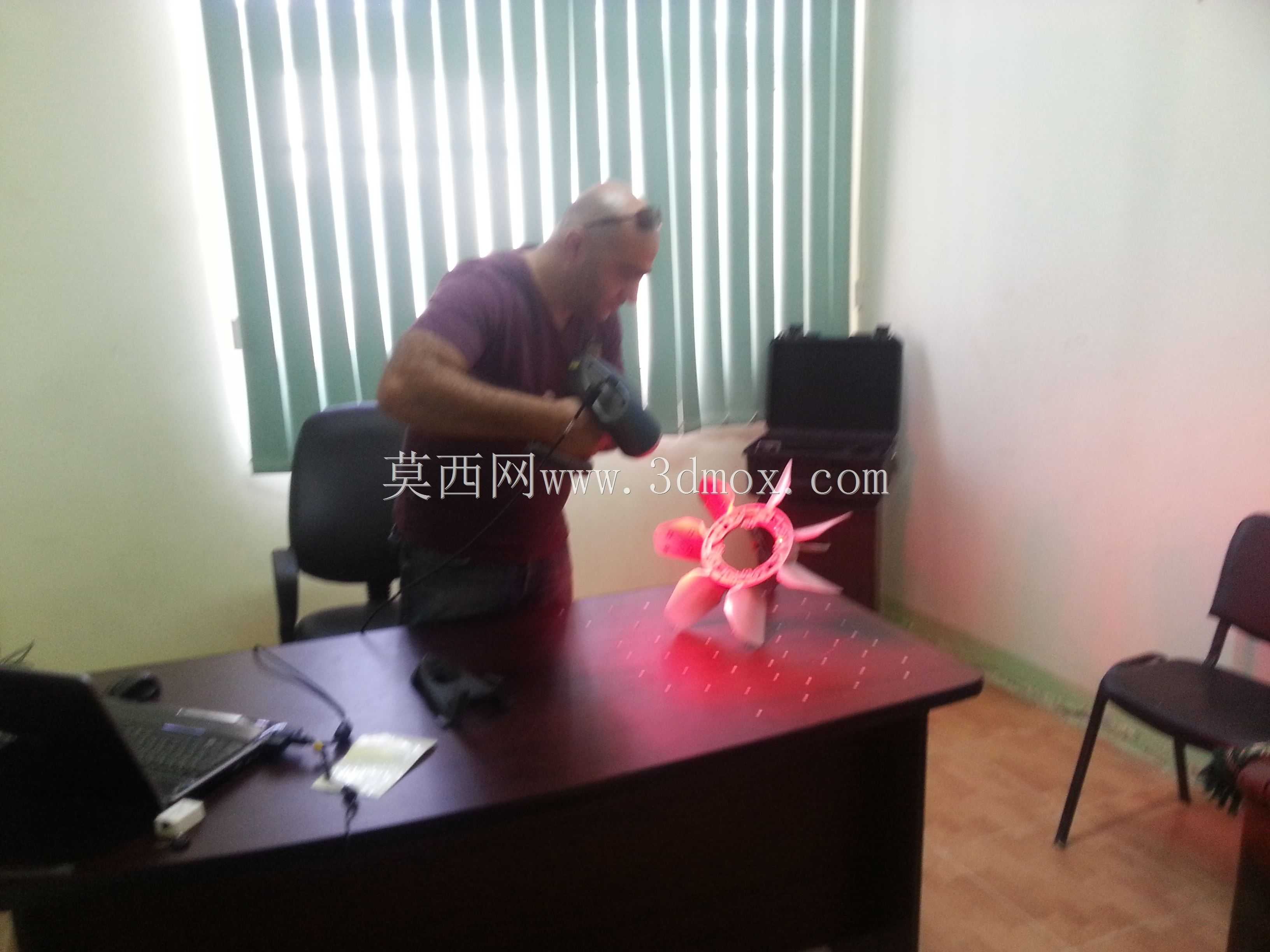

　　在工业逆向建模、复杂曲面工件尺寸检测、定制化产品三维数据采集场景中，这类扇形扫描设备是结构工程师完成非接触式测量的核心工具，区别于接触式三坐标测量的点位采集局限，扇形扫描依靠线激光投射形成的扇形扫描面，可一次性覆盖一定宽度的被测区域，大幅提升曲面类零件的数据采集效率。从实际使用场景来看，这类设备常被用于小批量异形零件的逆向复刻、注塑件变形量检测、文创产品三维数据留存、3D打印前置数据采集等环节，手持作业的形态让操作人员可以灵活调整扫描角度，适配不同摆放姿态的被测工件，无需搭建复杂的固定测量台架，适合车间现场、设计工作室等多场景快速作业。

　　从功能特性来看，该扫描设备的扇形投射模组可在被测物体表面形成均匀的激光标识线，配合内置的双目视觉采集模块，实时捕捉激光线的形变数据，通过算法解算生成被测表面的三维点云，扫描过程中无需对工件进行喷涂显影剂即可完成多数哑光表面的数据采集，针对反光金属件仅需搭配少量哑光喷粉即可获得完整点云数据。设备手持端的重心经过配平设计，长时间单手握持作业不会出现明显的腕部疲劳，机身的触发按键设置在食指自然放置的位置，作业过程中可单指完成扫描启停、数据标记等操作，无需额外操作外接控制设备。

　　设计思路上，该设备优先考虑手持作业的人机工程学，机身外壳采用轻量化工程塑料注塑成型，内部核心的激光投射模组、视觉传感器、数据处理板卡采用分层堆叠布局，既压缩了机身整体尺寸，也预留了足够的散热间隙，避免长时间连续作业出现模组过热导致的测量精度漂移。扫描端的扇形投射角度经过多轮调校，在300mm的标准工作距离下，单帧扫描宽度可达200mm左右，兼顾了扫描效率与点云精度，设备前端设置有距离提示标识，当操作人员与被测工件的距离处于最佳工作区间时，设备会通过内置指示灯给出反馈，避免因距离过远或过近导致点云缺失。

　　从安装与使用边界来看，该设备无需固定安装，手持作业时的有效工作距离区间为200mm-500mm，超出该区间后点云精度会出现明显下降，设备底部预留有标准三脚架安装螺孔，针对需要长时间固定扫描的场景，可搭配三脚架完成固定工位的扫描作业，此时可配合转台实现小型工件的全周自动扫描。设备的数据传输采用有线+无线双模式，有线模式下可实现无延迟的实时点云传输，适合大尺寸工件的连续扫描作业，无线模式下可摆脱线缆束缚，适合大型装备现场的移动式数据采集，两种模式可根据作业场景灵活切换，无需重启设备即可完成模式切换。
