工业吊装承力挂钩结构设计

　　这款挂钩的设计核心围绕小载荷工位的悬挂吊装需求展开，在轻工装配线、仓储分拣、实验室小型设备挂载等场景中，这类构件承担着固定工位的物料、工具、小型工装的悬挂承载作用，相比大吨位起重吊钩，它的结构更紧凑，适配小空间内的近距离挂载作业。从结构设计逻辑来看，整体采用一体式铸造成型的构型思路，底部为方形安装基座，基座平面预留了足够的安装接触面，可通过螺栓紧固或者焊接的方式固定在作业面、支架横梁上，安装边界的尺寸控制适配常规40系工业铝型材横梁、小型工位架的方管端面，不需要额外加工复杂的适配转接件，降低现场安装的加工成本。钩身部分采用平滑过渡的曲面构型，从基座向上延伸出承力柱后自然弯曲形成钩体，钩尖位置做了内收的圆弧处理，既能够避免挂载时绳索、

　　挂环意外滑脱，又不会因为尖锐棱角磨损吊具的接触面，顶部的圆盘式挡台结构，能够在挂载环形吊具时限制吊具的滑移范围，防止吊具从钩身顶端脱出。在受力设计上，钩身的截面尺寸从基座到钩尖做了渐变处理，基座位置截面最厚，能够将挂载载荷均匀分散到安装接触面，避免应力集中导致的基座断裂，弯曲段的曲率经过反复校核，既保证了足够的承力冗余，又控制了整体的重量，不会因为结构冗余增加不必要的材料消耗。实际应用中，这类挂钩不需要配套复杂的锁止机构，依靠自身的构型就能满足日常小载荷挂载的防脱需求，在工位工具悬挂、轻型物料临时吊装、管线布设挂载等场景下，安装后不需要频繁维护，曲面的外表面也不容易积灰，适配车间多尘、多油污的作业环境，日常清洁只需要简单擦拭即可。

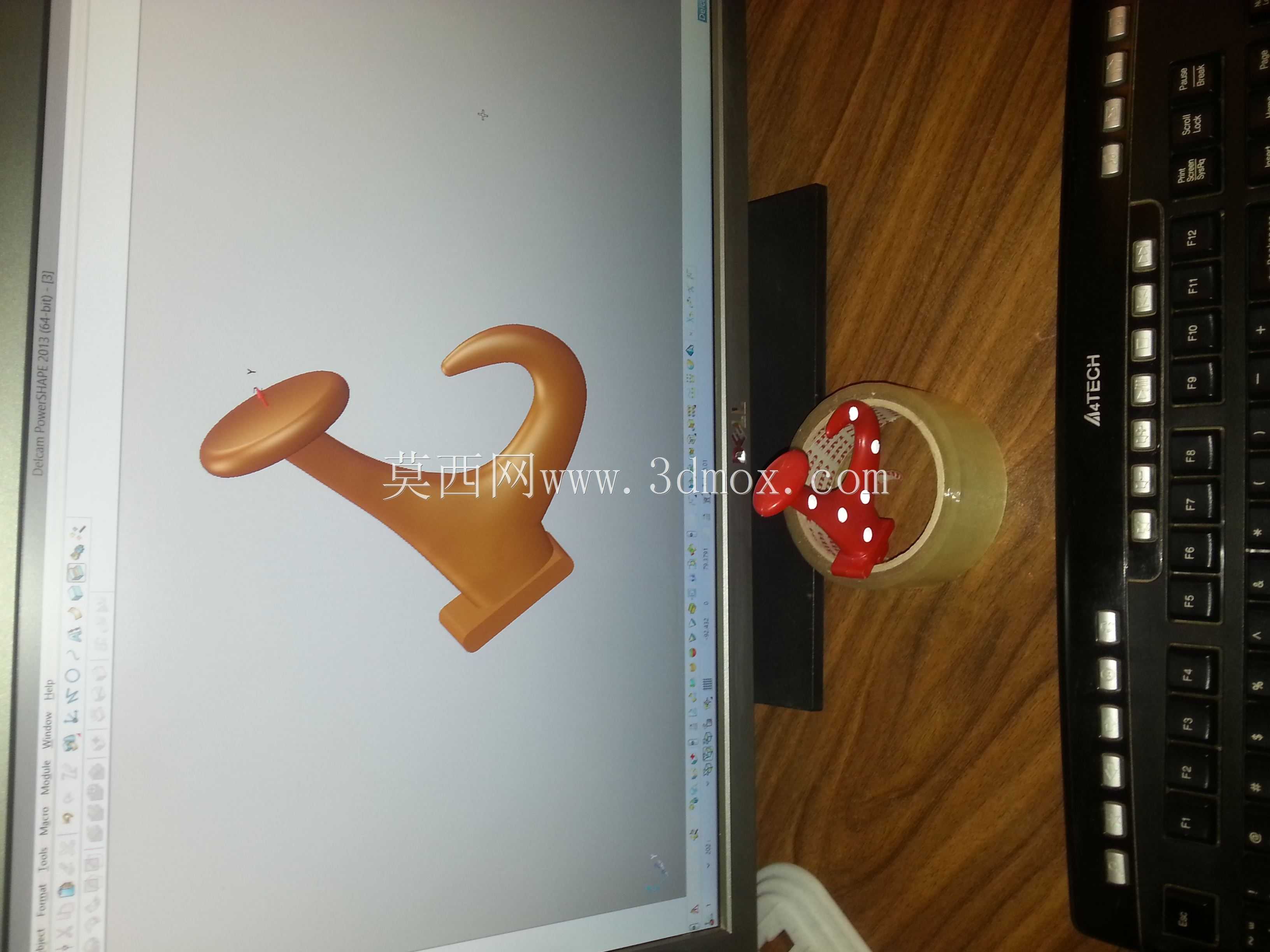

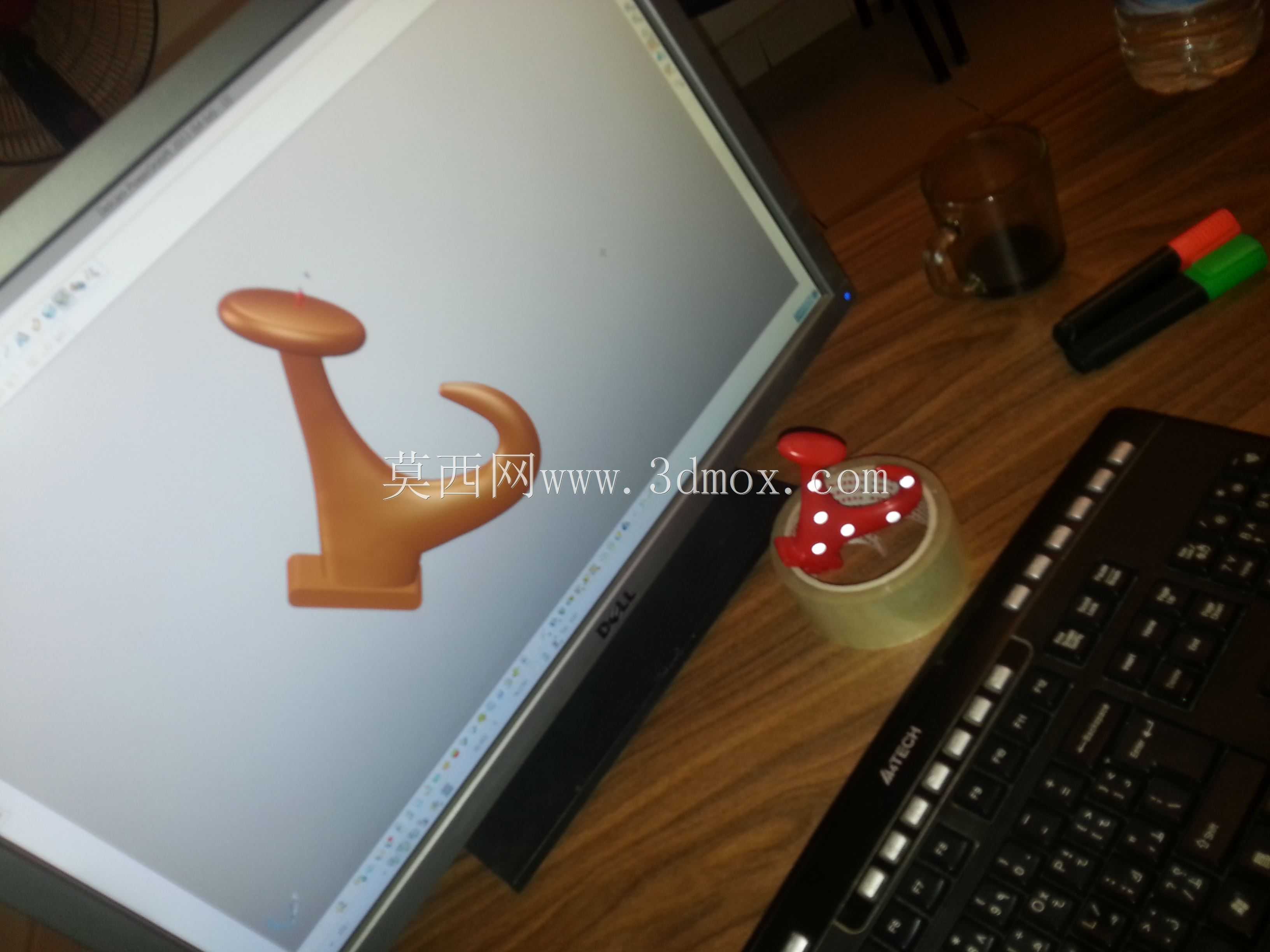

　　建模过程中对所有过渡圆角都做了应力仿真验证，确保在额定载荷下，弯曲段的应力集中系数控制在安全范围内，安装基座的孔位间距适配通用的安装标准，用户拿到模型后可以直接根据自身的安装面尺寸调整基座的固定孔位置，不需要重新重构整个钩体的曲面，能够大幅缩短二次设计的周期。
